​Wie viele Transformationen in der Ausgangsspannung des Schaltnetzteils?

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2021-09-14      Herkunft:Powered

SchaltnetzteilAusgangsspannung hat drei Arbeitsweisen: direkte Ausgangsspannung, durchschnittliche Ausgangsspannung und Amplituden-Ausgangsspannung.Der erste wird hauptsächlich in der DC/AC-Wechselrichterstromversorgung oder der DC/DC-Spannungsumwandlung verwendet;die letzten beiden werden hauptsächlich in Schaltnetzteilen für Spannungsregler verwendet.Als nächstes werden zwei Arten von Schaltnetzteil-Ausgangsspannungstransformation eingeführt.


Hier der Inhalt:

DC/DC-Wandlung

AC/DC-Wandlung


DC/DC-Wandlung

Die DC/DC-Wandlung in Schaltnetzteilen dient der Umwandlung der festen Gleichspannung in eine variable Gleichspannung, auch DC-Chopper genannt.Es gibt zwei Arbeitsmodi des Choppers, einer ist der Pulsweitenmodulationsmodus Ts unverändert, Änderung TON (allgemein), der andere ist der Frequenzmodulationsmodus, Ton unverändert, Änderung Ts (leicht Interferenz zu erzeugen).Seine Schaltungen können in die folgenden Kategorien unterteilt werden:

Buck-Schaltung - Buck-Chopper, seine mittlere Ausgangsspannung U0 ist kleiner als die Eingangsspannung Ui, die Polarität ist gleich.

Boost-Schaltung - Boost-Chopper, die mittlere Ausgangsspannung U0 ist größer als die Eingangsspannung Ui, die Polarität ist gleich.

Cuk-Schaltung - Buck- oder Boost-Chopper, dessen mittlere Ausgangsspannung U0 größer oder kleiner als die Eingangsspannung Ui ist, mit entgegengesetzter Polarität und kapazitiver Übertragung.

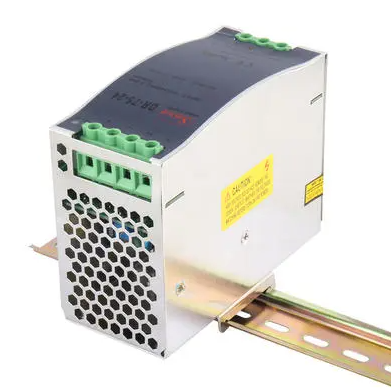

Schaltnetzteil

AC/DC-Wandlung

Die AC/DC-Wandlung im Schaltnetzteil kann AC in DC umwandeln und der Leistungsfluss kann bidirektional erfolgen.Der Leistungsfluss von der Quelle zur Last wird als „Gleichrichtung“ bezeichnet und der Leistungsfluss von der Last zurück zur Quelle wird als „aktiver Wechselrichter“ bezeichnet.Der Eingangswechselstrom des AC/DC-Wandlers beträgt 50/60 Hz, und da er gleichgerichtet und gefiltert werden muss, ist ein relativ großer Filterkondensator erforderlich.Gleichzeitig muss die AC-Eingangsseite aufgrund der Einschränkungen von Sicherheitsstandards und EMV-Anweisungen EMV-Filter hinzufügen und Komponenten verwenden, die Sicherheitsstandards erfüllen, wodurch die Miniaturisierung des AC/DC-Stromversorgungsvolumens begrenzt wird.Darüber hinaus wird es aufgrund der internen Hochfrequenz-, Hochspannungs- und Hochstrom-Schaltwirkung schwieriger, EMV-Probleme zu lösen.Dies stellte auch eine hohe Anforderung an das interne Schaltungsdesign mit hoher Dichte der Installation.Aus dem gleichen Grund erhöhen die Hochspannungs- und Hochstromschalter den Arbeitsverlust der Stromversorgung und begrenzen den Prozess der Modularisierung von AC/DC-Wandlern.Daher muss das Entwurfsverfahren zur Optimierung des Stromversorgungssystems angewendet werden, damit seine Arbeitseffizienz einen gewissen Grad an Zufriedenheit erreicht.


AC/DC-Wandler können nach Schaltungsverdrahtung, Halbwellenschaltung, Vollwellenschaltung klassifiziert werden.Die Anzahl der Phasen der Stromversorgung kann in einphasig, dreiphasig, mehrphasig unterteilt werden.Je nach Schaltung kann der Arbeitsquadrant in einen Quadranten, zwei Quadranten, drei Quadranten, vier Quadranten unterteilt werden.


DC/DC-Wandlung und AC/DC-Wandlung ist ein wesentliches Werkzeug bei Schaltnetzteilen.Und es liegt in der Verantwortung jedes Herstellers, Schaltnetzteile zu produzieren, die den Standards entsprechen, um die Sicherheit des Stroms und eine gesunde Entwicklung des Marktes zu gewährleisten.Zhejiang Ximeng Electronic Technology Co., Ltd. hat mehrere Tests an den weichen Drähten für den Anschluss durchgeführt, bevor sie das Werk verlassen, und die Qualität ist garantiert.Wenn Sie im Schaltnetzteilgeschäft tätig sind, können Sie unsere kostengünstigen Produkte in Betracht ziehen.
