A Es ist die kleine ungewollte periodische Restschwankung des Gleichstromausgangs (DC) einer Stromversorgung, die von einer Wechselstromquelle (AC) abgeleitet wurde.Die Wellenform ist als Abbildung unten dargestellt.



Am DC-Ausgang befinden sich zwei AC-Inhalte, auch bekannt als Ripple and Noise (R&N).Der erste, der von der Sinuswellengleichrichtung stammt, hat eine niedrige Frequenz, die das Zweifache der Eingangsfrequenz beträgt;der zweite hat eine hohe Frequenz, die von der Schaltfrequenz stammt.Um hochfrequentes Rauschen zu messen, müssen Konfigurationen eines Oszilloskops mit einer Bandbreite von 20 MHz, einer Oszilloskopsonde mit kürzestem Erdungskabel und parallel zum Testpunkt hinzugefügten Kondensatoren von 0,1 uF und 47 uF zum Herausfiltern von Rauschstörungen vorgenommen werden.

A Wenn die Stromaufnahme die Nennleistung des Netzteils überschreitet, wird die Schutzschaltung ausgelöst, um das Gerät vor Überlastung/Überstrom zu schützen.
Der Überlast-/Überstromschutz kann in verschiedene Formen unterteilt werden:
(1) FOLDBACK AKTUELLE BEGRENZUNG

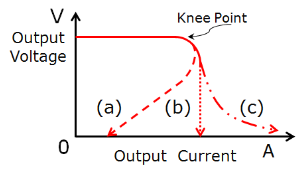

Der Ausgangsstrom verringert sich um etwa 20 % des Nennstroms, wie in der Abbildung unten als Kurve (a) dargestellt.
(2) KONSTANTSTROMBEGRENZUNG
Der Ausgangsstrom bleibt auf einem konstanten Niveau und innerhalb des spezifizierten Bereichs, während die Ausgangsspannung auf einen niedrigeren Wert abfällt, dargestellt als Kurve (b) in der Abbildung unten.
(3) ÜBERLEISTUNGSBEGRENZUNG
Die Ausgangsleistung bleibt konstant.Mit steigender Ausgangslast sinkt die Ausgangsspannung proportional, wie in der Abbildung unten als Kurve (c) dargestellt.
(4) STROMBESCHRÄNKUNG DES HICCUP
Ausgangsspannung und -strom pulsieren wiederholt EIN und AUS, wenn der Schutz aktiviert ist.Das Gerät erholt sich automatisch, wenn der fehlerhafte Zustand beseitigt wird.
(5) AUSSCHALTEN
Ausgangsspannung und -strom werden abgeschaltet, wenn die Ausgangslast den Schutzbereich erreicht.
HINWEIS: Der Schutzmodus einiger Produkte kombiniert sich mit verschiedenen Arten der genannten Formen, wie z. B. Konstantstrombegrenzung + Abschaltung.


Wiederherstellungsmethode:
(1)Automatische Wiederherstellung: Das Netzteil wird automatisch wiederhergestellt, nachdem der fehlerhafte Zustand beseitigt wurde.
(2) Wiedereinschalten: Das Netzteil startet durch manuelles Wiedereinschalten des Netzstroms neu, nachdem der Fehlerzustand beseitigt wurde.
Hinweis: Bitte betreiben Sie das Netzteil nicht über einen längeren Zeitraum im Überstrom- oder Kurzschlusszustand, um eine Verkürzung der Lebensdauer oder eine Beschädigung des Netzteils zu vermeiden.

A Einige Netzteile liefern beim Einschalten ein \\"Power Good\\"-Signal und beim Ausschalten ein \\"Power Fail\\"-Signal.Dies wird normalerweise zu Überwachungs- und Kontrollzwecken verwendet.
Power Good: Nachdem der Ausgang eines Netzteils 90 % der Nennspannung erreicht hat, wird innerhalb der nächsten 10-500 ms ein TTL-Signal (ca. 5 V) gesendet.
Power Fail: Bevor der Ausgang eines Netzteils weniger als 90% der Nennspannung beträgt, wird das Power-Good-Signal mindestens 1 ms im Voraus ausgeschaltet.
