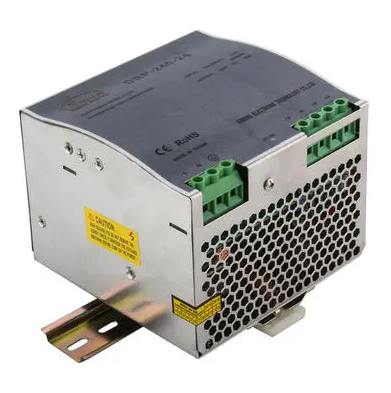

Je nach Klassifizierung der Verbindung zwischen Schaltrohr und Last ist dieSchaltnetzteilkann in drei Typen unterteilt werden: seriell, parallel und übertragergekoppelt (parallel).Nachfolgend finden Sie die Details zu diesen verschiedenen Typen.
Hier der Inhalt:
Serientyp
Paralleltyp
Impulsübertrager-gekoppelter (parallel) Typ
Serientyp
Die Grundform des Schaltnetzteils ist das in Reihe geschaltete Schaltnetzteil, das sich durch die Reihenschaltung des Schaltreglers mit der Last auszeichnet.Daher sind die Anforderungen an die Stehspannung der Schaltröhren und der stromführenden Dioden gering.Und der Filterkondensator in der Ein- und Ausschaltröhre ist Strom, daher ist die Filterleistung gut, der Welligkeitskoeffizient der Ausgangsspannung ist klein.Und seine Anforderungen an die Querschnittsfläche des Energiespeicherinduktorkerns sind ebenfalls geringer.Es hat jedoch auch Nachteile: Zwischen der Ausgangsgleichspannung und der Netzspannung befindet sich kein Trenntransformator.Und wenn die Schaltröhre internen Kurzschluss, die gesamte Eingangsspannung direkt an die Last, wird eine Überspannung oder Überstromlast verursachen, Schäden an Komponenten.Daher muss die Ausgangsseite im Allgemeinen einen Spannungsregler zum Schutz hinzufügen.
Paralleltyp
Die Grundschaltung des Schaltreglers vom Paralleltyp ist die gleiche wie die der Reihenschaltung, da die Schaltröhre parallel zur Last geschaltet ist und als Paralleltyp bezeichnet wird.Außerdem wird die Diode üblicherweise als Impulsgleichrichter bezeichnet.Wenn die Schaltröhre die Leitung gesättigt hat, wird die Eingangsspannung an beiden Enden der Energiespeicherinduktivität hinzugefügt.Zu diesem Zeitpunkt steigt der Strom in der Induktivität linear an, die Diode schaltet die Vorspannung um und sperrt, die Induktivität speichert Energie, der von der Last benötigte Strom wird durch die vor einiger Zeit auf den Kondensator geladene Spannung geliefert.
Wenn die Schaltnetzteil-Schaltröhrenabschaltung, VD-Leitung, durch die Induktivität des Stroms linear abfällt, ist die Induktionsspannung links negativ rechts positiv, Eingangsspannung und Induktivität auf der Induktionsspannung mit Polaritätsreihe, Leistungseingangsspannung und Induktivität durch die gleichzeitig Energie, um die Last mit Strom zu versorgen und den Kondensator aufzuladen.
In ähnlicher Weise erhöht die Induktivität bei Erreichen des dynamischen Gleichgewichts den Stromfluss, wenn die Schaltröhre gesättigt ist, und verringert den Stromfluss, wenn die Schaltröhre abgeschaltet wird, dh die Energie auf der Induktivität bleibt konstant.
Impulsübertrager-gekoppelter (parallel) Typ
Das Schaltgerät von transformatorgekoppelten Schaltnetzteilen kann ein Bipolartransistor oder eine Feldeffektröhre sein.Hier spielt die Primärwicklung des Pulstransformators die Rolle der Energiespeicherdrossel, der Pulstransformator überträgt Energie durch induktive Kopplung, die die Eingangsseite und die geregelte Ausgangsseite voneinander isolieren und das Gehäuse (Bodenplatte) ohne Strom realisieren kann, und kann auch bequem eine Vielzahl von Gleichspannungen erhalten, was die Produktion und Wartung erleichtert. Daher verwenden die meisten Farbfernseher ein transformatorgekoppeltes Schaltnetzteil.
Der hohe Umwandlungswirkungsgrad des Schaltnetzteils ist ein großer Vorteil, und wegen seiner hohen Frequenz verwendet es einen kleinen, leichten Transformator.Daher ist das Schaltnetzteil kleiner als die Größe des linearen Netzteils und das Gewicht ist relativ gering.Zu diesem Zeitpunkt kann Zhejiang Ximeng Electronic Technology Co., Ltd. die Bedürfnisse und Qualität der Kunden garantieren.
