10 W bis 100 W dünnes DIN-Schienen-Industrienetzteil mit Einzelausgang der MDR-Serie

Wattzahl:
10W ~ 96W
Merkmale :
Kunststoffgehäuse, ultraschlank
1∅, Vollbereichseingang
Leerlaufstromverbrauch <0,75 W ~ 1 W
Montage auf Industrieschiene TS-35 / 7,5 oder 15
Integrierte aktive PFC-Funktion
DC-OK-Signalausgang (MDR-10/20)
DC-OK-Relaiskontakt (MDR-40/60/100)
Klasse I, Div 2 Gefahrenbereiche T4 (MDR-40/60)

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
MDR
Produktmarke:
SMUN

Beschreibung:

MDR ist ein leistungsstarkes Schaltnetzteil für die DIN-Schienenmontage, das speziell für industrielle Anwendungen entwickelt wurde, einen stabilen Gleichstromausgang liefert und sich ideal für den Einbau in Schaltschränken oder anderen kompakten Räumen eignet, die eine effiziente Stromumwandlung erfordern.

Serie	Leistung (W)	Eingang (VAC)	Ausgang (VDC)	Größe (mm)	Garantie (Jahre)
MDR-10		85-264	5,12,15,24	22,5X90X100	3
MDR-20	20		5,12,15,24	22,5X90X100
MDR-40	40		5,12,24,48	40X90X100
MDR-60	60		5,12,24,48	40X90X100
MDR-100	100		12,24,48	55X90X100

Merkmale:

Nennleistung: Der MDR bietet eine Ausgangsleistung, die den Leistungsanforderungen mittlerer Lasten entspricht.
Eingangsspannung: Es unterstützt einen breiten Bereich von AC-Eingangsspannungen, typischerweise von 85 VAC bis 264 VAC, und gewährleistet so einen stabilen Betrieb über verschiedene globale Spannungsstandards hinweg.
Ausgangskonfiguration: Erhältlich mit verschiedenen Ausgangsspannungsoptionen, wobei das erwähnte MDR-Modell einen Ausgang von 5 V, 12 V, 24 V DC und 48 V bietet, zugeschnitten auf Geräte mit spezifischen Spannungsanforderungen.
Ultraschlankes Design: Das Netzteil ist auf räumliche Effizienz ausgelegt und verfügt über ein ultraschlankes Profil, das die Installation auf engstem Raum erleichtert.
Montagemethode: Verwendet die Standard-DIN-Schienenmontage (üblicherweise TS35/75 oder TS35/15) und ermöglicht so eine schnelle Installation und Wartung.
Hohe Effizienz: Bietet eine hohe Umwandlungseffizienz, reduziert Energieverluste und trägt zur Energieeinsparung bei.
Schutzfunktionen: Enthält Überlast-, Kurzschluss- und Überspannungsschutzmechanismen, um die Sicherheit sowohl der Stromversorgung als auch der angeschlossenen Geräte zu gewährleisten.
Drahtlose Versionen: Bestimmte Modelle bieten drahtlose Konfigurationen ohne Ausgangskabel, sodass Benutzer die Verkabelung entsprechend ihren spezifischen Anforderungen vornehmen können.
EMI-Filter: Ausgestattet mit einem internen EMI-Filter zur wirksamen Unterdrückung elektromagnetischer Störungen und zur Verbesserung der elektromagnetischen Verträglichkeit.
Betriebsumgebung: Geeignet für einen breiten Betriebstemperaturbereich und gewährleistet einen langfristig stabilen Betrieb in Industrieumgebungen.

Anwendungen:

Industrielle Automatisierung: Versorgt SPS, Sensoren, Aktoren, HMIs und andere industrielle Steuerungssysteme.
Sicherheitsüberwachung: Geeignet für die Stromversorgung von CCTV-Kameras, Zugangskontrollsystemen, Alarmsystemen und anderen Sicherheitsgeräten.
LED-Beleuchtung: Fungiert als LED-Treiber und versorgt industrielle oder kommerzielle Beleuchtungssysteme mit Strom.
Telekommunikationsgeräte: Versorgt Netzwerk-Switches, Router, Server und andere Telekommunikationsinfrastrukturen mit stabiler Gleichstromversorgung.
Instrumentierung: Bietet präzise Energieunterstützung für Laborgeräte, Messgeräte und ähnliche Geräte.

Spezifikationen:

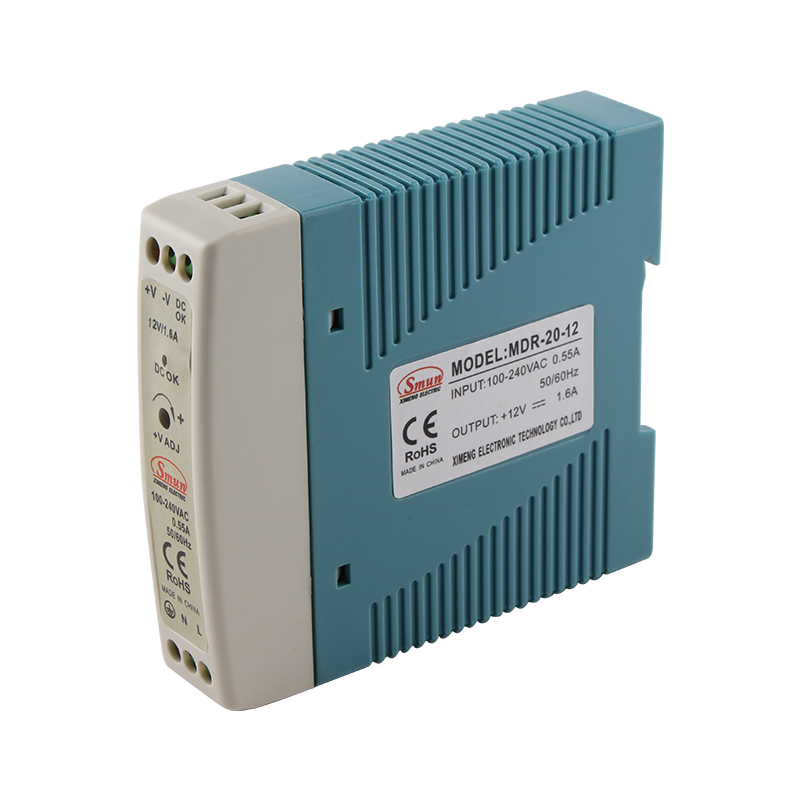

Modell		MDR-20-12	MDR-20-24	MDR-20-48
Ausgabe	DC -Spannung	12V	24 V	48 V
	Aktueller Bereich	0-1,67A	0-1A	0-0,4A
	Nennleistung	20W	24W	19,2 W
	Ripple -Geräusch (max)	120 mVP-P	150 mVP-P	180 mVP-P
	Spannung adj.Range	10.8 ~ 13,2 V	21.6 ~ 26,4 V	43,2 ~ 52,8 V
	Spannungstoleranz	± 1,0%	± 1,0%	± 1,0%
	Linienregulierung	± 1,0%	± 1,0%	±0,2 %
	Lastregulierung	± 1,0%	± 1,0%	± 0,5%
	Aufstellen, steigen Sie Zeit	500 ms, 30 ms/230 VAC 1000 ms, 30 ms/115 VAC (Volllast)
	Halte die Zeit	50 ms/230 VAC 20 ms/115 VAC (Volllast)
Eingang	Spannungsbereich	85 ~ 264 VAC 124 ~ 370 VDC
	Frequenz	47 ~ 63Hz
	Effizienz	80%	80%	84%
	Wechselstrom	0,55A/115VAC 0,35A/230VAC
	Inrush Curent	20A/115VAC 40A/230VAC
	Leckstrom	<1 mA / 240 VAC
Schutz	Überlast	105~160 Nennausgangsleistung
		Schutztyp: Schluckaufmodus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde.
	Über Spannung	13.8 ~ 16,2 V	28,5 ~ 33,8 V	41,4 ~ 48,6 V
		Schutzart: O/P-Spannung abschalten, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
Funktion	DC OK Aktives Signal (Max.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Umfeld	Arbeitstemperatur	-20~ +70℃ (Siehe Reduzierungskurve im Datenblatt von SMUN)
	Arbeitsfeuchtigkeit	20 ~ 90% relativer Relat nicht kondensieren
	Speichertemperatur	-20 ~ +85℃, 10 ~ 90 % relative Luftfeuchtigkeit
	Temp.coeffiction	± 0,03%/℃ (0 ~ 50 ℃)
	Vibration	Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6
Sicherheit	Sicherheitsstandards	Die Sicherheitsstandards CE und GB4943.1 entsprechen
	Spannung standhalten	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Isolationsbeständigkeit	I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH
	EMC -Emission	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC -Immunität	EN55032:2015/EN55035:2017/60950-1
Andere	MTBF	236,9.000 Stunden MIL-HDBK-217F (25℃)
	Dimension	22,590100mm (LBH)
	Verpackung	0,19 kg; 72 Stück/14,7 kg/0,91 CUFT
Notiz	1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: Beinhaltet die Einrichtung von Toleranz, Linienregulierung und Lastregulierung. 4. Der Ausgang muss bei niedriger Eingangsspannung reduziert werden. Weitere Informationen finden Sie im Leistungsreduzierungskurvendiagramm. 5. Die Länge der Rüstzeit wird beim ersten Kaltstart gemessen. Das Ein-/Ausschalten der Stromversorgung kann die Einrichtungszeit verlängern. 6. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details.

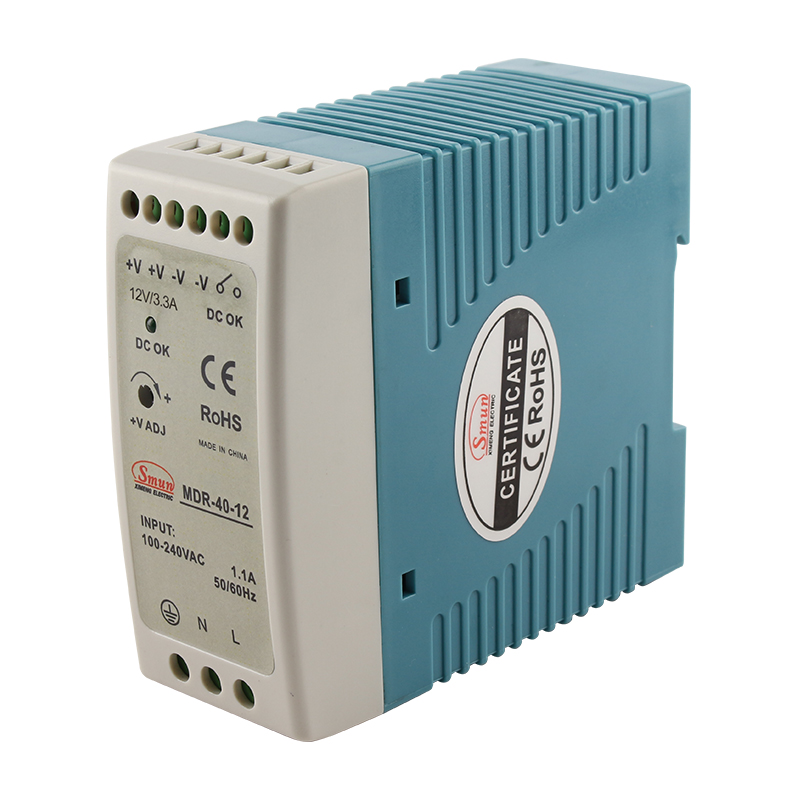

Modell		MDR-40-12	MDR-40-24	MDR-40-48
Ausgabe	DC -Spannung	12V	24 V	48 V
	Aktueller Bereich	0-3.4a	0-1,7A	0-0,83A
	Nennleistung	40,8 W	40,8 W	39,8 W
	Ripple -Geräusch (max)	120 mVP-P	150 mVP-P	180 mVP-P
	Spannung adj.Range	10.8 ~ 13,2 V	21.6 ~ 26,4 V	43,2 ~ 52,8 V
	Spannungstoleranz	± 1,0%	± 1,0%	± 1,0%
	Linienregulierung	± 1,0%	± 1,0%	±0,2 %
	Lastregulierung	± 1,0%	± 1,0%	± 0,5%
	Aufstellen, steigen Sie Zeit	500 ms, 30 ms/230 VAC 1000 ms, 30 ms/115 VAC (Volllast)
	Halte die Zeit	50 ms/230 VAC 20 ms/115 VAC (Volllast)
Eingang	Spannungsbereich	85 ~ 264 VAC 124 ~ 370 VDC
	Frequenz	47 ~ 63Hz
	Effizienz	76%	80%	84%
	Wechselstrom	0,55A/115VAC 0,35A/230VAC
	Inrush Curent	20A/115VAC 40A/230VAC
	Leckstrom	<1 mA / 240 VAC
Schutz	Überlast	105 ~ 160% Nennleistung der Nennleistung
		Schutztyp: Schluckaufmodus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde.
	Über Spannung	13.8 ~ 16,2 V	28,5 ~ 33,8 V	41,4 ~ 48,6 V
		Schutzart: O/P-Spannung abschalten, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
Funktion	DC OK Aktives Signal (Max.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Umfeld	Arbeitstemperatur	-20~ +70℃ (Siehe Reduzierungskurve im Datenblatt von SMUN)
	Arbeitsfeuchtigkeit	20 ~ 90% relativer Relat nicht kondensieren
	Speichertemperatur	-20 ~ +85℃, 10 ~ 90 % relative Luftfeuchtigkeit
	Temp.coeffiction	± 0,03%/℃ (0 ~ 50 ℃)
	Vibration	Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6
Sicherheit	Sicherheitsstandards	Die Sicherheitsstandards CE und GB4943.1 entsprechen
	Spannung standhalten	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Isolationsbeständigkeit	I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH
	EMC -Emission	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC -Immunität	EN55032:2015/EN55035:2017/60950-1
Andere	MTBF	>327,9.000 Stunden MIL-HDBK-217F (25℃)
	Dimension	4090100mm (LBH)
	Verpackung	0,25 kg
Notiz	1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: Beinhaltet die Einrichtung von Toleranz, Linienregulierung und Lastregulierung. 4. Der Ausgang muss bei niedriger Eingangsspannung reduziert werden. Weitere Informationen finden Sie im Leistungsreduzierungskurvendiagramm. 5. Die Länge der Rüstzeit wird beim ersten Kaltstart gemessen. Das Ein-/Ausschalten der Stromversorgung kann die Einrichtungszeit verlängern. 6. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details.

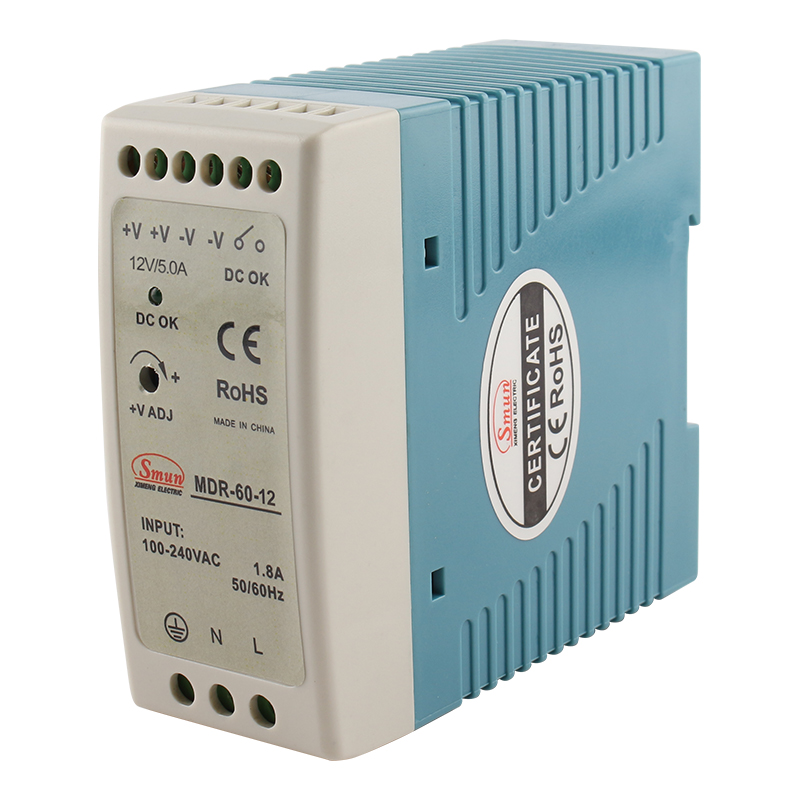

Modell		MDR-60-12	MDR-60-24	MDR-60-48
Ausgabe	DC -Spannung	12V	24 V	48 V
	Aktueller Bereich	0-5a	0-2.5a	0-1.25a
	Nennleistung	60W	60W	60W
	Ripple -Geräusch (max)	120 mVP-P	150 mVP-P	180 mVP-P
	Spannung adj.Range	10.8 ~ 13,2 V	21.6 ~ 26,4 V	43,2 ~ 52,8 V
	Spannungstoleranz	± 1,0%	± 1,0%	± 1,0%
	Linienregulierung	± 1,0%	± 1,0%	±0,2 %
	Lastregulierung	± 1,0%	± 1,0%	± 0,5%
	Aufstellen, steigen Sie Zeit	500 ms, 30 ms/230 VAC 1000 ms, 30 ms/115 VAC (Volllast)
	Halte die Zeit	50 ms/230 VAC 20 ms/115 VAC (Volllast)
Eingang	Spannungsbereich	85 ~ 264 VAC 124 ~ 370 VDC
	Frequenz	47 ~ 63Hz
	Effizienz	76%	80%	84%
	Wechselstrom	0,55A/115VAC 0,35A/230VAC
	Inrush Curent	20A/115VAC 40A/230VAC
	Leckstrom	<1 mA / 240 VAC
Schutz	Überlast	105 ~ 160% Nennleistung der Nennleistung
		Schutztyp: Schluckaufmodus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde.
	Über Spannung	13.8 ~ 16,2 V	28,5 ~ 33,8 V	41,4 ~ 48,6 V
		Schutzart: O/P-Spannung abschalten, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
Funktion	DC OK Aktives Signal (Max.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Umfeld	Arbeitstemperatur	-20~ +70℃ (Siehe Reduzierungskurve im Datenblatt von SMUN)
	Arbeitsfeuchtigkeit	20 ~ 90% relativer Relat nicht kondensieren
	Speichertemperatur	-20 ~ +85℃, 10 ~ 90 % relative Luftfeuchtigkeit
	Temp.coeffiction	± 0,03%/℃ (0 ~ 50 ℃)
	Vibration	Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6
Sicherheit	Sicherheitsstandards	Die Sicherheitsstandards CE und GB4943.1 entsprechen
	Spannung standhalten	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Isolationsbeständigkeit	I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH
	EMC -Emission	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC -Immunität	EN55032:2015/EN55035:2017/60950-1
Andere	MTBF	>299,2.000 Stunden MIL-HDBK-217F (25℃)
	Dimension	4090100mm (LBH)
	Verpackung	0,25 kg
Notiz	1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: Beinhaltet die Einrichtung von Toleranz, Linienregulierung und Lastregulierung. 4. Der Ausgang muss bei niedriger Eingangsspannung reduziert werden. Weitere Informationen finden Sie im Leistungsreduzierungskurvendiagramm. 5. Die Länge der Rüstzeit wird beim ersten Kaltstart gemessen. Das Ein-/Ausschalten der Stromversorgung kann die Einrichtungszeit verlängern. 6. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details.

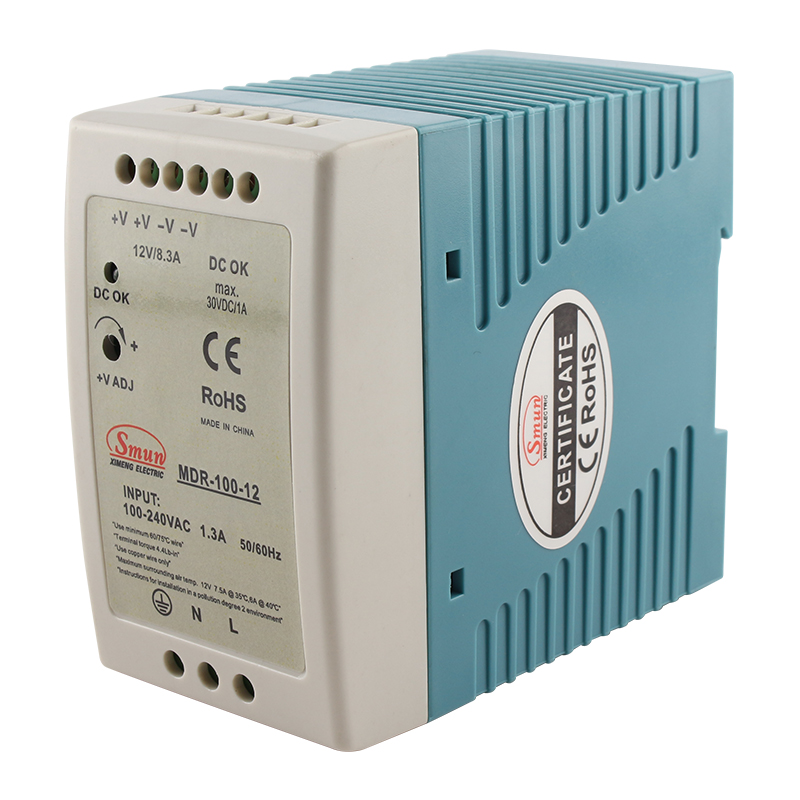

Modell		MDR-100-12	MDR-100-24	MDR-100-48
Ausgabe	DC -Spannung	12V	24 V	48 V
	Aktueller Bereich	0-8.3a	0-4.2a	0-2.1a
	Nennleistung	99.6W	100,8W	100,5W
	Ripple -Geräusch (max)	120 mVP-P	150 mVP-P	180 mVP-P
	Spannung adj.Range	10.8 ~ 13,2 V	21.6 ~ 26,4 V	43,2 ~ 52,8 V
	Spannungstoleranz	± 1,0%	± 1,0%	± 1,0%
	Linienregulierung	± 1,0%	± 1,0%	±0,2 %
	Lastregulierung	± 1,0%	± 1,0%	± 0,5%
	Aufstellen, steigen Sie Zeit	500 ms, 30 ms/230 VAC 1000 ms, 30 ms/115 VAC (Volllast)
	Halte die Zeit	50 ms/230 VAC 20 ms/115 VAC (Volllast)
Eingang	Spannungsbereich	85 ~ 264 VAC 124 ~ 370 VDC
	Frequenz	47 ~ 63Hz
	Effizienz	76%	80%	84%
	Wechselstrom	0,55A/115VAC 0,35A/230VAC
	Inrush Curent	20A/115VAC 40A/230VAC
	Leckstrom	<1 mA / 240 VAC
Schutz	Überlast	105 ~ 160% Nennleistung der Nennleistung
		Schutztyp: Schluckaufmodus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde.
	Über Spannung	13.8 ~ 16,2 V	28,5 ~ 33,8 V	41,4 ~ 48,6 V
		Schutzart: O/P-Spannung abschalten, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
Funktion	DC OK Aktives Signal (Max.)	9~13,5V/40mA	18~27V/20mA	41~54V/10mA
Umfeld	Arbeitstemperatur	-20~ +70℃ (Siehe Reduzierungskurve im Datenblatt von SMUN)
	Arbeitsfeuchtigkeit	20 ~ 90% relativer Relat nicht kondensieren
	Speichertemperatur	-20 ~ +85℃, 10 ~ 90 % relative Luftfeuchtigkeit
	Temp.coeffiction	± 0,03%/℃ (0 ~ 50 ℃)
	Vibration	Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6
Sicherheit	Sicherheitsstandards	Die Sicherheitsstandards CE und GB4943.1 entsprechen
	Spannung standhalten	I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC
	Isolationsbeständigkeit	I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH
	EMC -Emission	EN61000-3-2: 2014/EN61000-3-3: 2013
	EMC -Immunität	EN55032:2015/EN55035:2017/60950-1
Andere	MTBF	>346.000 Stunden MIL-HDBK-217F (25℃)
	Dimension	5590100mm (LBH)
	Verpackung	0,45 kg
Notiz	1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: Beinhaltet die Einrichtung von Toleranz, Linienregulierung und Lastregulierung. 4. Der Ausgang muss bei niedriger Eingangsspannung reduziert werden. Weitere Informationen finden Sie im Leistungsreduzierungskurvendiagramm. 5. Die Länge der Rüstzeit wird beim ersten Kaltstart gemessen. Das Ein-/Ausschalten der Stromversorgung kann die Einrichtungszeit verlängern. 6. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details.
