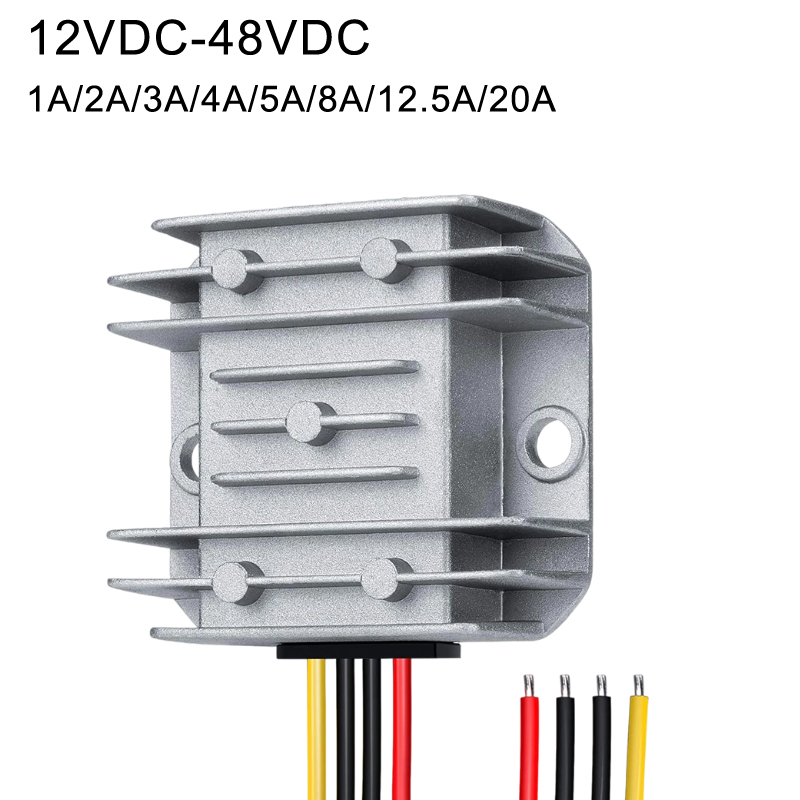

Die 12-V-bis-48-V-Serie ist ein hocheffizienter DC/DC-Aufwärtswandler mit Schaltmodus, der für ein zuverlässiges Energiemanagement für anspruchsvolle Fahrzeug-, Industrie- und Telekommunikationsanwendungen entwickelt wurde. Dieser nicht isolierte Spannungsregler wurde speziell für die Umwandlung eines nominalen 12-VDC-Eingangs (mit einem flexiblen Arbeitsbereich von 10 VDC bis 30 VDC) in einen hochregulierten 48-VDC-Nennausgang entwickelt und ist speziell für Systeme mit negativer Erdung optimiert.
Diese Konverter sind für den Einsatz in anspruchsvollen Umgebungen ausgelegt und verfügen über eine robuste Wasserdichtigkeitsklasse IP68 sowie umfassende integrierte Schaltkreisschutzfunktionen. Unabhängig davon, ob Sie mobile Telekommunikationsknoten aufrüsten oder leistungsstarke Elektromotoren betreiben, sorgt diese Serie für eine stabile Spannungsversorgung, minimiert das Risiko von Geräteausfällen und bietet eine zuverlässige Lösung für Beschaffungsingenieure, die eine langfristige Betriebsstabilität anstreben.
Umfassender Leitfaden zur Modellauswahl (1A bis 20A)
Um unterschiedlichen Projektanforderungen gerecht zu werden, bietet unsere 12-V-auf-48-V-Aufwärtswandlerserie acht verschiedene Modelle. Mit Ausgangsströmen von 1 Ampere bis 20 Ampere und Nennleistungskapazitäten von 48 W bis 960 W können Ingenieure den Konverter genau an ihre spezifischen Lastanforderungen anpassen. Die detaillierte Spezifikationstabelle unten enthält genaue Eingangsspannungsbereiche, Ausgangskonfigurationen, Effizienzwerte und physikalische Abmessungen, um eine genaue Komponentenauswahl zu erleichtern.

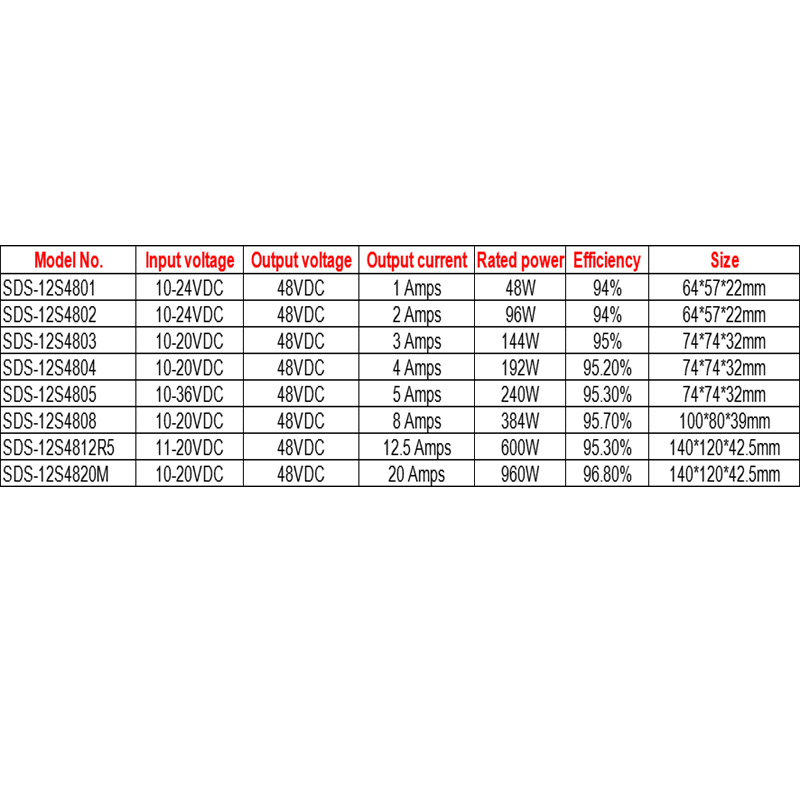

| Modell Nr. | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Nennleistung | Effizienz | Größe |

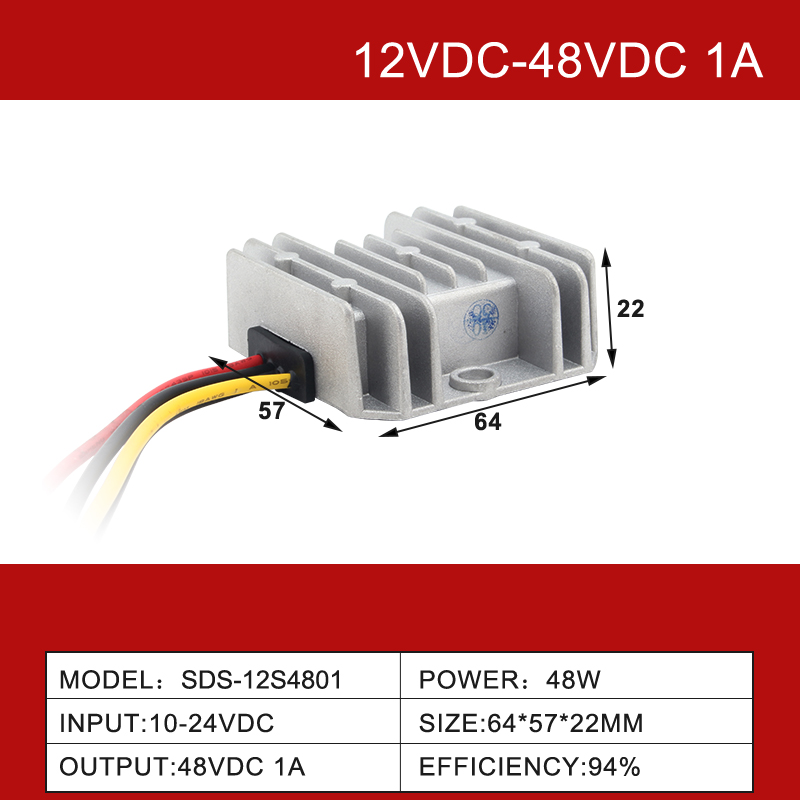

| SDS-12S4801 | 10-24 VDC | 48 VDC | 1 Ampere | 48W | 94 % | 64*57*22mm |
| SDS-12S4802 | 10-24 VDC | 48 VDC | 2 Ampere | 96W | 94 % | 64*57*22mm |

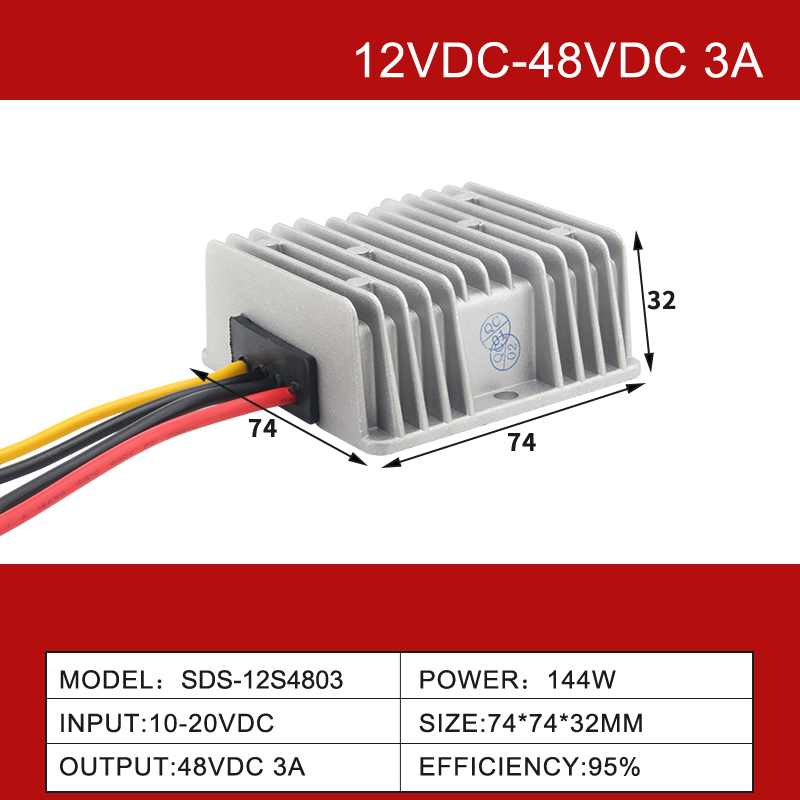

| SDS-12S4803 | 10-20 VDC | 48 VDC | 3 Ampere | 144W | 95 % | 74*74*32mm |
| SDS-12S4804 | 10-20 VDC | 48 VDC | 4 Ampere | 192W | 95,20 % | 74*74*32mm |

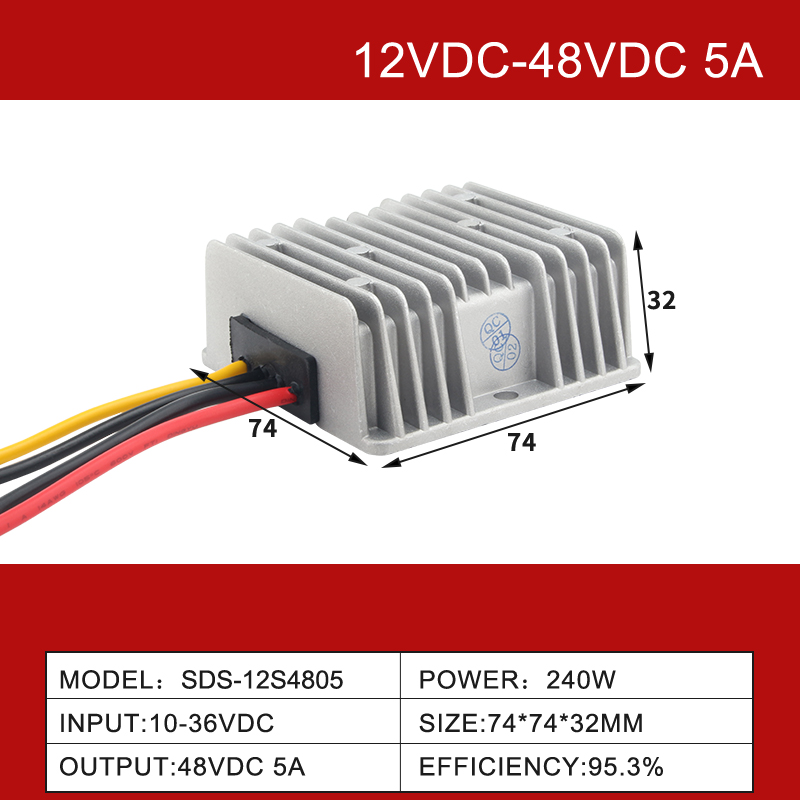

| SDS-12S4805 | 10-36 VDC | 48 VDC | 5 Ampere | 240W | 95,30 % | 74*74*32mm |

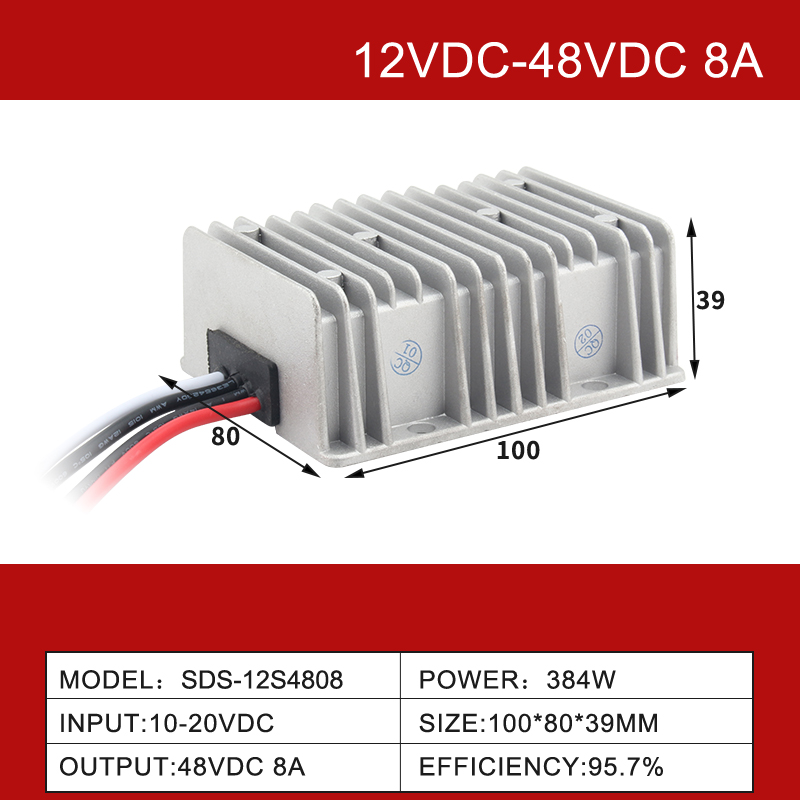

| SDS-12S4808 | 10-20 VDC | 48 VDC | 8 Ampere | 384W | 95,70 % | 100*80*39mm |
| SDS-12S4812R5 | 11-20 VDC | 48 VDC | 12,5 Ampere | 600W | 95,30 % | 140*120*42,5mm |

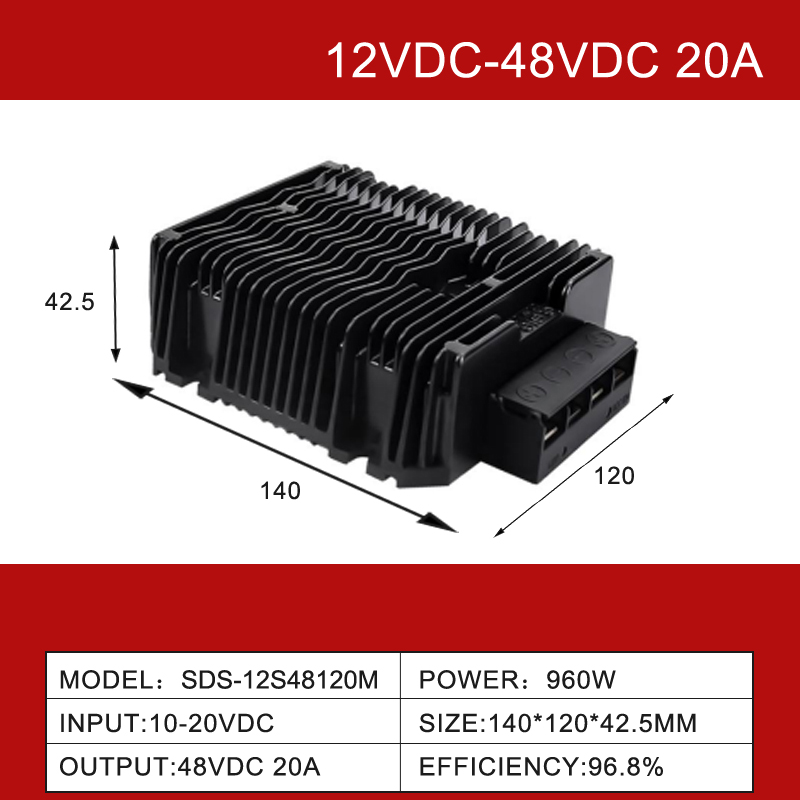

| SDS-12S4820M | 10-20 VDC | 48 VDC | 20 Ampere | 960W | 96,80 % | 140*120*42,5mm |
Kernfunktionen und überragende Zuverlässigkeit
Diese Aufwärts-DC/DC-Wandlerserie wurde unter Berücksichtigung industrieller Standards entwickelt und umfasst hochwertige Materialien und strenge Testprotokolle, um eine gleichbleibende Leistung sicherzustellen.
Außergewöhnlicher Umwandlungswirkungsgrad: Erreicht einen Wirkungsgrad von bis zu 96,80 % (bei 12-V-Eingang für bestimmte Modelle), was den Energieverlust erheblich minimiert und den Wärmeableitungsbedarf im Dauerbetrieb reduziert.
Hochwertige interne Komponenten: Ausgestattet mit hochzuverlässigen internen NCC- und NICHICON-Kondensatoren. Diese erstklassigen Komponenten gewährleisten eine längere Lebensdauer und konstante Leistung auch unter anspruchsvollen Lastbedingungen.
Strenge Qualitätskontrolle: Jede einzelne Einheit wird vor dem Versand einem strengen 100-prozentigen Volllast-Burn-In-Test unterzogen. Dieser strenge Prozess reduziert Beschaffungsrisiken erheblich und garantiert sofort einsatzbereite Zuverlässigkeit für kritische Projekte.
Robustes, wasserdichtes IP68-Design: Vollständig gekapselt, um die IP68-Wasserdichtigkeitsstandards zu erfüllen und eine hervorragende Beständigkeit gegen Feuchtigkeit, Staub und starke Vibrationen zu bieten, wodurch es sich ideal für den Einsatz im Freien oder in mobilen Umgebungen eignet.
Umfassender Schaltkreisschutz: Verfügt über integrierte Schutzmaßnahmen, einschließlich Überspannungs-, Überlast- und Übertemperaturschutz, um sowohl die Konvertereinheit als auch die angeschlossenen Geräte vor unerwarteten elektrischen Anomalien zu schützen.
Konformität und Architektur: Entwickelt, um CE- und ROHS-Standards zu erfüllen. Die nicht isolierte Architektur (keine galvanische Trennung zwischen Eingang und Ausgang) ist speziell für die Effizienz in kompatiblen Systemen mit negativer Masse optimiert.
Typische Anwendungen und Anwendungsfälle
Dank ihrer robusten Konstruktion und der äußerst stabilen Leistungsabgabe werden diese Aufwärts-DC/DC-Stromversorgungswandler in verschiedenen anspruchsvollen Branchen häufig eingesetzt. Sie eignen sich besonders für:
Elektromotoren und Industrieantriebe: Bereitstellung der erforderlichen 48-V-Aufwärtsleistung für Motoren mit hohem Drehmoment, automatisierte Maschinen und Präzisionssteuerungssysteme.
Telekommunikationsausrüstung: Gewährleistung einer unterbrechungsfreien und präzise geregelten Spannung für empfindliche Kommunikationsbasisstationen, Netzwerkhardware und Fernsignalsender.
Materialtransport- und Forstfahrzeuge: Ideal für Gabelstapler, Forstfahrzeuge und andere spezielle Nutzfahrzeuge, die eine zuverlässige Stromumwandlung in Umgebungen erfordern, die starken Vibrationen, Staub und Feuchtigkeit ausgesetzt sind.
Durch die Integration dieser wasserdichten Wandlerserie in Ihre Systeme können Sie eine höhere Betriebseffizienz, kürzere Wartungsausfallzeiten und eine langfristige Stabilität Ihrer kritischen elektrischen Architekturen erreichen.
