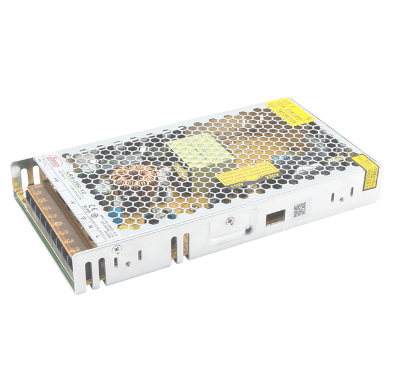

Schaltnetzteil wird hauptsächlich in Automatisierungsgeräten als Stromversorgung für SPS, Felddigitalgrößen und Instrumente verwendet. Seine äußere Struktur ist in zwei Typen unterteilt: Der eine ist das gewöhnliche Schaltnetzteil, das bei der Installation mit Schrauben befestigt wird, was für die Demontage und den Austausch nicht sehr praktisch ist. Das andere nennen wir das Schienenschaltnetzteil. Das Gehäuse ist mit einer 35-mm-Schienenschnalle ausgestattet, die wie Schütze, Relais und Klemmen direkt auf die 35-mm-Schiene im Schrank geklemmt werden kann. Es lässt sich sehr bequem und schnell zerlegen und austauschen. Das DR-Din-Schienennetzteil ist auch eine Art Schaltnetzteil. Lassen Sie uns die Komponenten des Schaltnetzteils im Detail vorstellen.
Hier ist die Inhaltsliste:
Elektrolytkondensator
Thermistor
Schaltnetzteiltransformator
Schaltnetzteil
Elektrolytkondensator
Aus dem Dichtungsteil eines Elektrolytkondensators tritt verdampfter Elektrolyt aus. Dieses Phänomen wird sich mit steigender Temperatur verstärken. Es wird allgemein davon ausgegangen, dass die Leckagerate bei einem Temperaturanstieg von 10 °C auf das Doppelte ansteigt. Daher kann man sagen, dass der Elektrolytkondensator die Lebensdauer bestimmt Schaltnetzteil Gerät.
Thermistor
Der Thermistor wird als Bestandteil der Einschaltstromschutzschaltung in einem Netzteil mit geringer Leistung (nicht mehr als 70 W) eingesetzt. Wenn dieSchaltnetzteil angeschlossen ist, erreicht der Strom den Maximalwert und der Widerstandswert des Thermistors nimmt mit steigender Temperatur ab. Normalerweise steigt die Temperatur auf 70 bis 90 °C. Obwohl der Thermistor aus hitzebeständigen Materialien besteht, beeinträchtigt die thermische Ermüdung dennoch die Lebensdauer des Schaltnetzteils.
Schaltnetzteiltransformator
Der Schaltnetzteil Der Transformator und die Schaltröhre bilden zusammen einen selbsterregten (oder anderen) intermittierenden Oszillator, wodurch die Eingangsgleichspannung in eine hochfrequente Impulsspannung moduliert wird. In der Rücklaufschaltung wandelt der Transformator beim Einschalten der Schaltröhre die elektrische Energie in magnetische Feldenergie um, speichert sie und gibt sie wieder ab, wenn die Schaltröhre ausgeschaltet wird. Im Vorwärtsstromkreis wird beim Einschalten der Schaltröhre die Eingangsspannung direkt an die Last angelegt und die Energie in der Energiespeicherinduktivität gespeichert. Wenn der Schalter ausgeschaltet ist, fließt der Energiespeicherinduktor weiterhin zur Last.
Schaltnetzteil
Einerseits der Steuerkreis des SchaltnetzteilEntnimmt Proben vom Ausgangsanschluss, vergleicht sie mit dem eingestellten Wert und steuert dann den Wechselrichter so, dass er seine Impulsbreite oder Impulsfrequenz ändert, um den Ausgang zu stabilisieren. Andererseits wird anhand der von der Testschaltung bereitgestellten Daten die Schutzschaltung identifiziert und eine Steuerschaltung für verschiedene Schutzmaßnahmen für die Stromversorgung bereitgestellt. Die Erkennungsschaltung des Schaltnetzteils stellt verschiedene Betriebsparameter und verschiedene Gerätedaten in der Schutzschaltung bereit.
