Der einphasige EMI-Reinigungs-Leistungsfilter mit Bolzenanschluss für Wechselstrom und 220 V ist eine wichtige Komponente, die Ihre elektrischen Systeme vor störenden elektromagnetischen Störungen schützt. Die Serien CW4-S und CW4E-S wurden speziell für einphasige Stromnetze entwickelt und bieten eine außergewöhnliche Rauschunterdrückung, um sicherzustellen, dass sowohl industrielle als auch kommerzielle Geräte reibungslos und ohne Signalverschlechterung funktionieren. Durch die Integration dieses Stromfilters in Ihre Schalttafeln oder Gerätegehäuse können Sie Beschaffungsrisiken im Zusammenhang mit Gerätefehlfunktionen, unerwarteten Ausfallzeiten und Compliance-Problemen effektiv mindern.
Funktionen und Vorteile
Diese Serie von EMI-Leistungsfiltern wurde im Hinblick auf Praktikabilität und langfristige Zuverlässigkeit entwickelt und bietet erhebliche Vorteile für Systemintegratoren und Gerätehersteller:
Kompakte Größe und einfache Installation: Dieser EMI-Netzfilter ist äußerst platzsparend konstruiert und ermöglicht eine schnelle, unkomplizierte und sichere Gehäusemontage. Dieses kompakte Design verkürzt die Installationszeit erheblich, senkt die Arbeitskosten und optimiert die interne Anordnung in überfüllten Schalttafeln oder Gerätegehäusen.
Vielseitige Schraubklemmenverbindungen: Dank der robusten und zuverlässigen Schraubverbindungen gewährleistet der Filter sichere elektrische Kontakte auch in Umgebungen, die Vibrationen ausgesetzt sind. Diese stabile Verbindung minimiert den Wartungsaufwand, reduziert den Kontaktwiderstand und erhöht die Gesamtsicherheit des Systems im Dauerbetrieb.
Hervorragende EMI- und RFI-Unterdrückung: Bietet eine hervorragende leitungsgebundene Dämpfungsleistung bei gleichzeitig hochwirksamem Überspannungsimpulsschutz. Durch die aktive Unterdrückung von Hochfrequenzstörungen (RFI) und elektromagnetischen Störungen (EMI) schützt es empfindliche nachgeschaltete Komponenten, Mikroprozessoren und Sensoren vor Schwankungen im Stromnetz, Spannungsspitzen und hochfrequentem Rauschen.
Typische Anwendungen
Dieser einphasige AC-220-V-EMI-Filter ist äußerst vielseitig und für ein breites Spektrum anspruchsvoller Umgebungen geeignet, in denen die Stromqualität von entscheidender Bedeutung ist:
Elektrische und elektronische Geräte: Versorgt allgemeine Industrieelektronik, Netzteile und Prüfinstrumente mit sauberem, gereinigtem Strom. Es sorgt für einen stabilen Betrieb und reduziert das Risiko von Fehlfunktionen oder ungenauen Messwerten durch Netzrauschen erheblich.
Medizin- und Haushaltsgeräte: Ideal für empfindliche medizinische Diagnosegeräte, Patientenüberwachungssysteme und fortschrittliche Smart-Home-Geräte. Die Aufrechterhaltung einer strengen Signalintegrität und die Minimierung elektromagnetischer Emissionen sind bei diesen Anwendungen von entscheidender Bedeutung, um die Patientensicherheit und die Gerätezuverlässigkeit zu gewährleisten.
Automatisierungs- und Datenkommunikationssysteme: Sehr empfehlenswert für industrielle Automatisierungssteuerungen (SPS), Robotik, Datenkommunikationsnetzwerke und elektronische Datenverarbeitungsgeräte. Der Filter trägt dazu bei, Datenpaketverluste, Kommunikationsfehler und unerwartete System-Resets zu verhindern, indem er störende hochfrequente Störungen aus der Netzversorgung herausfiltert.
Technische Spezifikationen
Das Verständnis der technischen Parameter ist für die richtige Komponentenauswahl unerlässlich. Die CW4-Serie erfüllt strenge Industriestandards und bietet eine große Auswahl an Stromstärken für verschiedene Lastkapazitäten. Die robuste Spannungsfestigkeit und der große Betriebstemperaturbereich sorgen dafür, dass der Filter auch unter anspruchsvollen thermischen Bedingungen zuverlässig funktioniert.
Maximale Dauerbetriebsspannung: 250 VAC
Betriebsfrequenz: 50/60 Hz
Nennströme: 3A – 40A bei 40℃ Max
Hochpotential-Prüfspannung (1 Minute): Leitung zu Leitung 1500 VDC / Leitung zu Erde 1500 VAC
Betriebs- und Lagertemperaturbereich: -25℃ ~ +85℃ (Klimakategorie 25/085/21)
Modellmatrix und Spezifikationen
Bitte beachten Sie die detaillierte Modellmatrix unten, um die geeignete einpolige oder bipolare Konfiguration und den erforderlichen Nennstrom für Ihre spezifischen Anwendungsanforderungen auszuwählen.
| Schematische Darstellung | Modell | Spezifikationen | Aktuell |
 | CW4-3A-S | verschraubter einzelner Pol | 3A |
| CW4-6A-S | 6A |
| CW4-10A-S | 10A |

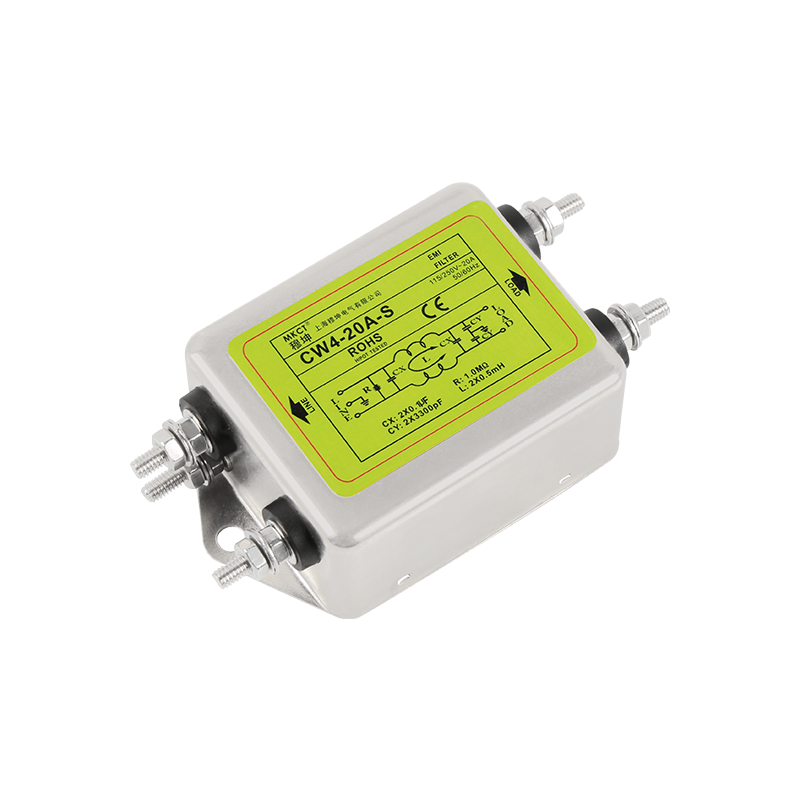

| CW4-20A-S | 20a |

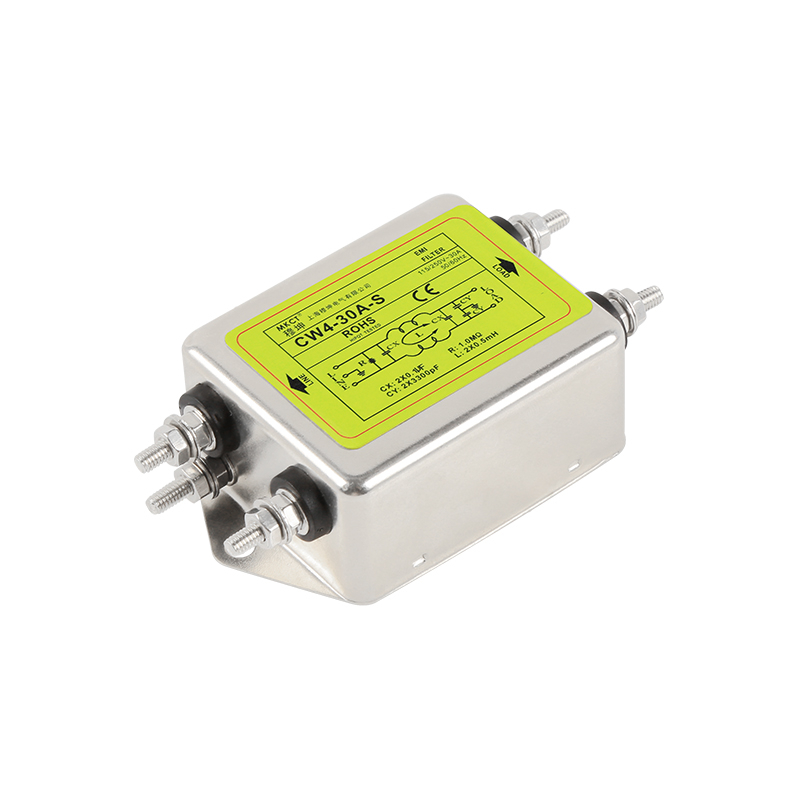

| CW4-30A-S | 30A |
| CW4L2-3A-S | verschraubt bipolar | 3A |
| CW4L2-6A-S | 6A |
| CW4L2-10A-S | 10A |
| CW4L2-20A-S | 20a |
| CW4L2-30A-S | 30A |
| CW4E-3A-S | verschraubter einzelner Pol | 3A |
| CW4E-6A-S | 6A |
| CW4E-10A-S | 10A |

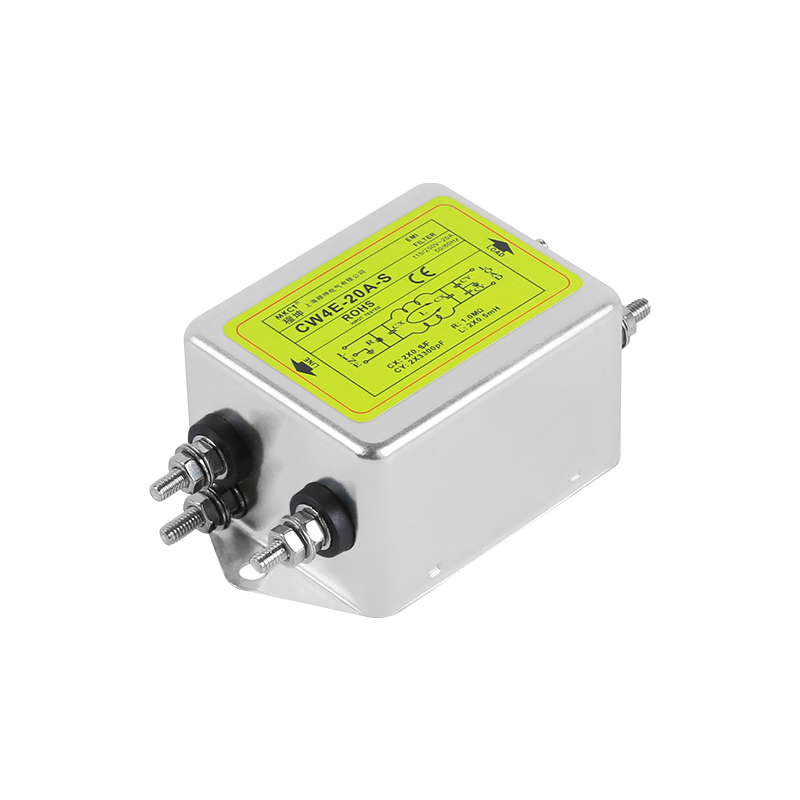

| CW4E-20A-S | 20a |

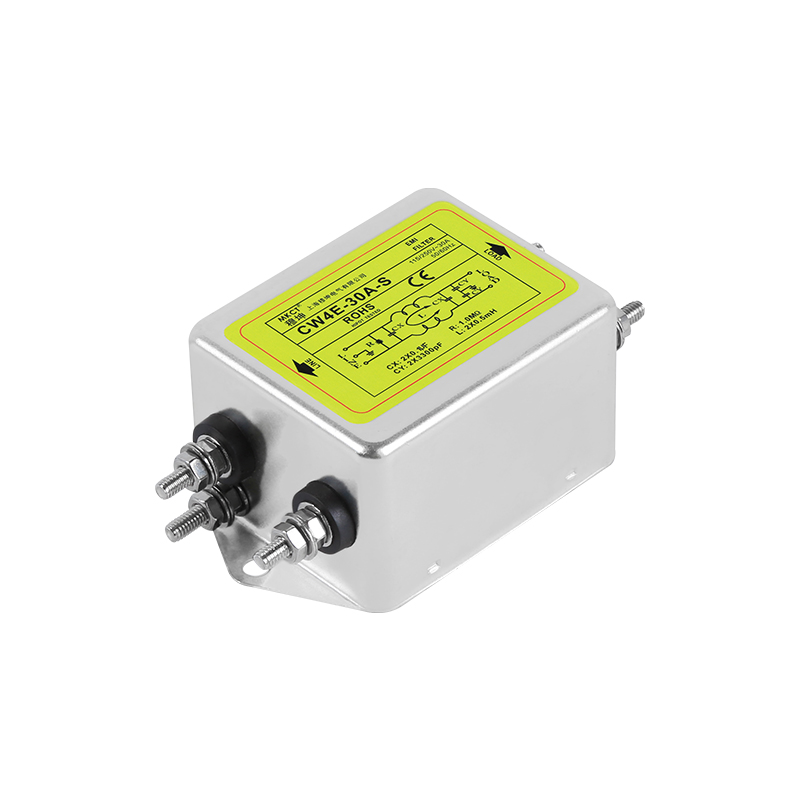

| CW4E-30A-S | 30A |

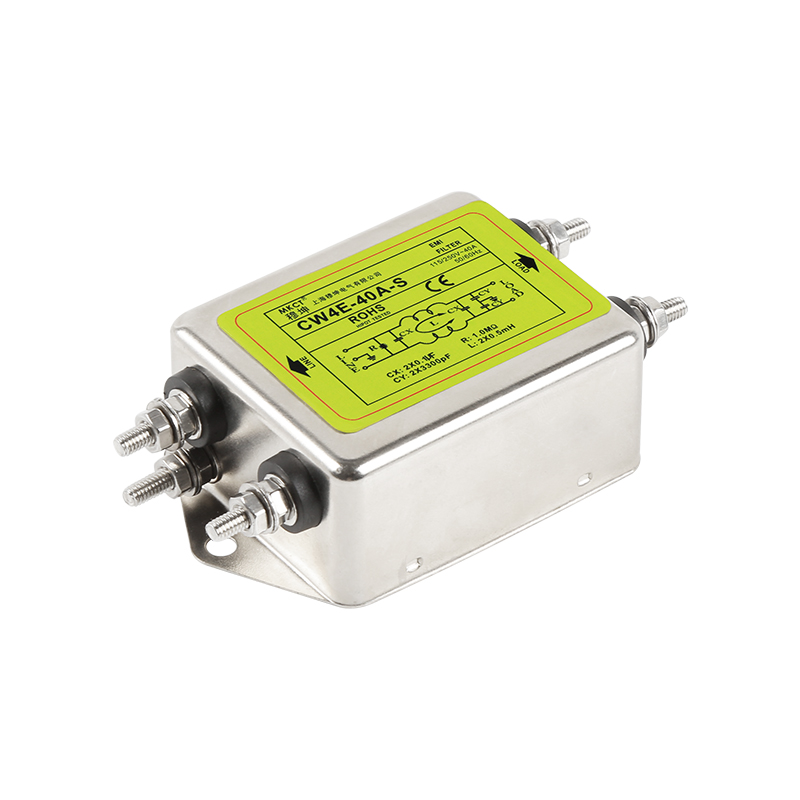

| CW4E-40A-S | 40A |
| CW4EL2-3A-S | verschraubt bipolar | 3A |
| CW4EL2-6A-S | 6A |
| CW4EL2-10A-S | 10A |
| CW4EL2-20A-S | 20a |
| CW4EL2-30A-S | 30A |
Ausführliche Leistungskurven, Maßzeichnungen und weitere technische Dokumente finden Sie im entsprechenden Abschnitt mit den Datenblättern auf der nebenstehenden Registerkarte.
