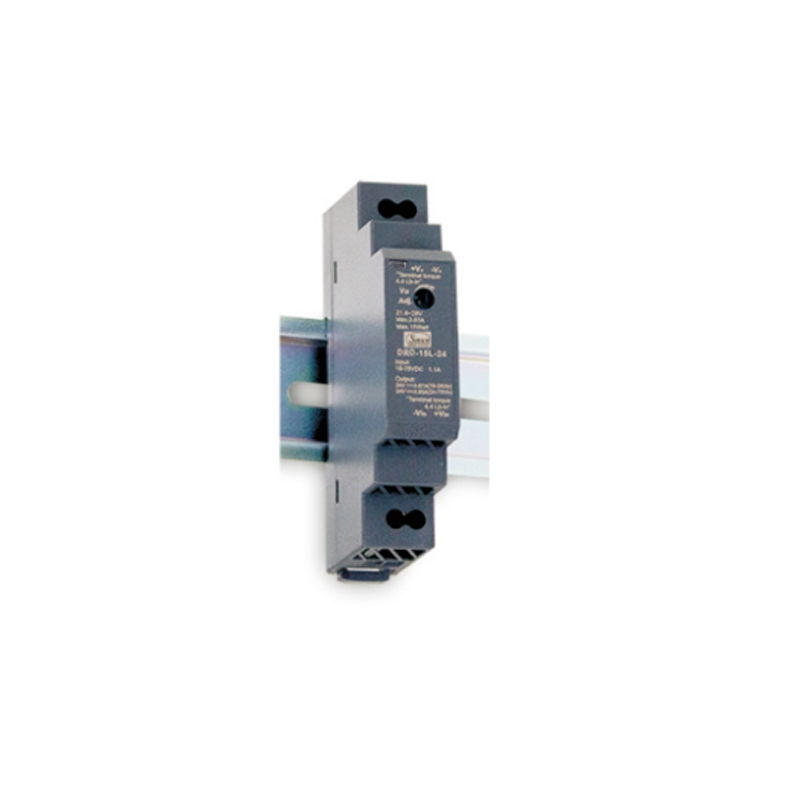

| Modell | DRD-15G-5 | DRD-15G-12 | DRD-15G-15 | DRD-15G-24 |
| Ausgabe | Ausgangsspannung | 5 V | 12 V | 15 V | 24 V |
| Nennstrom | 3 A | 1,25 A | 1 A | 0,63 A |
| Aktueller Bereich | 0–3 A | 0–1,25 A | 0–1 A | 0–0,63 A |
| Nennleistung | 15 W | 15 W | 15 W | 15 W |
| Welligkeit und Rauschen (max.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Spannungseinstellbereich | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Spannungsgenauigkeit | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Linienregulierung | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Lastregulierung | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Startzeit | 120 ms |
| Aufstiegszeit | 85 ms (Volllast) |
| Haltezeit (Typ.) | G-Typ: 8 ms bei 24-V-Eingang |
| Externe Kapazität | 3300 µF | 1200 µF | 1200 µF | 680 µF |
| Eingang | Eingangsspannungsbereich | 9–36 V Gleichstrom |
| Effizienz (typ.) | 84% | 85% | 85% | 86% |
| Gleichstrom | 0,8A/24VDC |
| Einschaltstrom | 15A/24VDC |
| Schutz | Überlast | Nennleistung 110–150 % |
| Der Hiccup-Modus wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde |
| Über Spannung | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Schutztyp: Haltung der O/P-Spannung, erneut einschalten, um sich zu erholen |
| Umgekehrte Polarität | MOSFET-basierte automatische Wiederherstellung (kein Schaden) |
| Unterspannungssperre | 24-V-Eingang (G-Typ): EIN ≥9 V, AUS ≤8,5 V |
| Umfeld | Betriebstemperatur | -40 °C bis +85 °C (siehe Derating-Kurve) |
| Luftfeuchtigkeit | 5 %–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Lagertemperatur/Luftfeuchtigkeit | -40 °C bis +85 °C, 5 %–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Temperaturkoeffizient | ±0,03 %/°C (0 °C–60 °C) |
| Vibrationsfestigkeit | 10–500 Hz, 2G (X/Y/Z-Achsen, 60 Min./Zyklus) |
| Höhe | 2000 m |
Sicherheit
&
EMC | Sicherheitskonformität | IEC 62368-1 GB4943.1 |
| EMC -Emission | EN55032 (CISPR32) Klasse B, EN61000-3-3 |
| EMC -Immunität | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Spannung standhalten | I/PO/P:3KVDC |
| Isolationsbeständigkeit | I/PO/P>100 M Ohm / 500 VDC / 25 ℃ / 70 % relative Luftfeuchtigkeit |
| Andere | MTBF | 907.000 Stunden (min.) bei 25 °C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (B×H×T) |
| Gewicht | 68g/Stück |
| Notiz | 1. Alle Spezifikationen werden bei 24 VDC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen, sofern nicht anders angegeben.
2. Welligkeits-/Rauschmessmethode: 12 Zoll Twisted Pair mit 0,1 µF + 47 µF Kondensatoren parallel, 20 MHz Bandbreite.
3. Die Genauigkeit umfasst Einstellfehler, Leitungsregulierung und Lastregulierung.
4. Leistungsreduzierung bei niedriger Eingangsspannung erforderlich; siehe Leistungsreduzierungskurve.
5. Die EMV-Konformität muss bei der Endgeräteintegration überprüft werden.
6. Leistungsreduzierung bei erhöhter Temperatur gilt oberhalb von 2000 m (6500 Fuß):
|
| Modell | DRD-15L-5 | DRD-15L-12 | DRD-15L-15 | DRD-24L-24 |
| Ausgabe | Ausgangsspannung | 5 V | 12 V | 15 V | 24 V |
| Nennstrom | 3 A | 1,25 A | 1 A | 0,63 A |
| Aktueller Bereich | 0–3 A | 0–1,25 A | 0–1 A | 0–0,63 A |
| Nennleistung | 15 W | 15 W | 15 W | 15 W |
| Welligkeit und Rauschen (max.) | 50 mVp-p | 60 mVp-p | 75 mVp-p | 100 mVp-p |
| Spannungseinstellbereich | 4,5–5,5 V | 9–13,2 V | 13,5–16,5 V | 21,6–28 V |
| Spannungsgenauigkeit | ± 2,0% | ± 2,0% | ± 2,0% | ± 2,0% |
| Linienregulierung | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Lastregulierung | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% |
| Startzeit | 120 ms |
| Aufstiegszeit | 85 ms (Volllast) |
| Haltezeit (Typ.) | L-Typ: 16 ms bei 48 V Eingang |
| Externe Kapazität | 3300 µF | 1200 µF | 1200 µF | 1000 µF |
| Eingang | Eingangsspannungsbereich | 18–75 V Gleichstrom |
| Effizienz (typ.) | 85% | 86% | 86% | 87% |
| Gleichstrom | 0,4A/48VDC |
| Einschaltstrom | 15A/48VDC |
| Schutz | Überlast | Nennleistung 110–150 % |
| Der Hiccup-Modus wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde |
| Über Spannung | 5,75–7 V | 13,8–16,2 V | 17,25–20,25 V | 28,8–34 V |
| Schutztyp: Haltung der O/P-Spannung, erneut einschalten, um sich zu erholen |
| Umgekehrte Polarität | MOSFET-basierte automatische Wiederherstellung (kein Schaden) |
| Unterspannungssperre | 48-V-Eingang (G-Typ): EIN ≥18 V, AUS ≤17 V |
| Umfeld | Betriebstemperatur | -40 °C bis +85 °C (siehe Derating-Kurve) |
| Luftfeuchtigkeit | 5 %–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Lagertemperatur/Luftfeuchtigkeit | -40 °C bis +85 °C, 5 %–95 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Temperaturkoeffizient | ±0,03 %/°C (0 °C–60 °C) |
| Vibrationsfestigkeit | 10–500 Hz, 2G (X/Y/Z-Achsen, 60 Min./Zyklus) |
| Höhe | 2000 m |
Sicherheit
&
EMC | Sicherheitskonformität | IEC 62368-1, GB4943.1 |
| EMC -Emission | EN55032 (CISPR32) Klasse B, EN61000-3-3 |
| EMC -Immunität | EN 61000-4-2, 3, 4, 5, 6, 8 |
| Spannung standhalten | I/PO/P:3KVDC |
| Isolationsbeständigkeit | I/PO/P>100 M Ohm / 500 VDC / 25 ℃ / 70 % relative Luftfeuchtigkeit |
| Andere | MTBF | 907.000 Stunden (min.) bei 25 °C (MIL-HDBK-217F) |
| Dimensions | 17,5 × 90 × 54,5 mm (B×H×T) |
| Gewicht | 68g/Stück |
| Notiz | 1. Alle Spezifikationen werden bei 24 VDC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen, sofern nicht anders angegeben.
2. Welligkeits-/Rauschmessmethode: 12 Zoll Twisted Pair mit 0,1 µF + 47 µF Kondensatoren parallel, 20 MHz Bandbreite.
3. Die Genauigkeit umfasst Einstellfehler, Leitungsregulierung und Lastregulierung.
4. Leistungsreduzierung bei niedriger Eingangsspannung erforderlich; siehe Leistungsreduzierungskurve.
5. Die EMV-Konformität muss bei der Endgeräteintegration überprüft werden.
6. Leistungsreduzierung bei erhöhter Temperatur gilt oberhalb von 2000 m (6500 Fuß):
|
