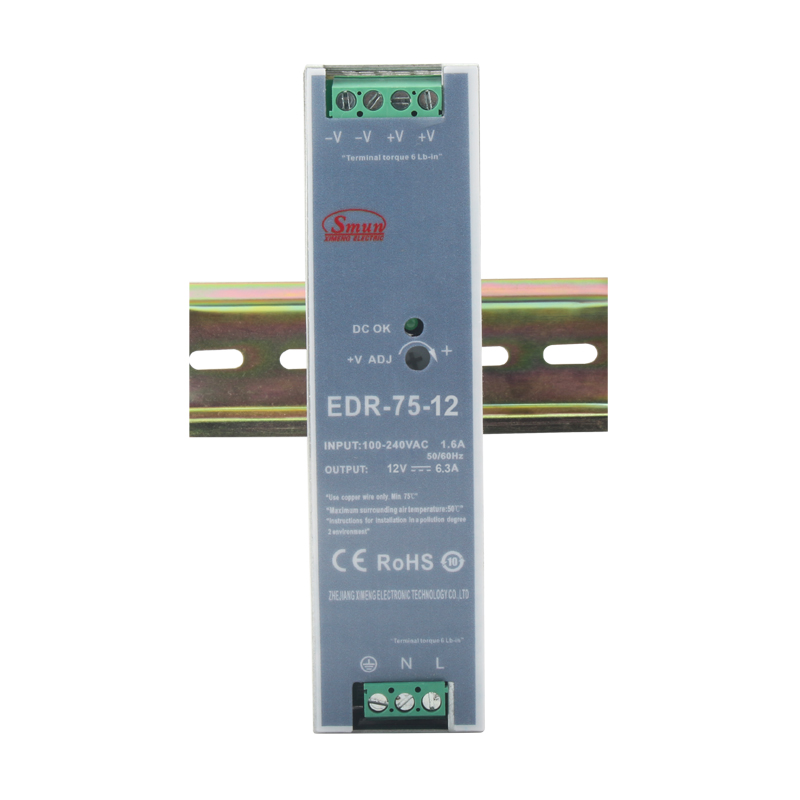

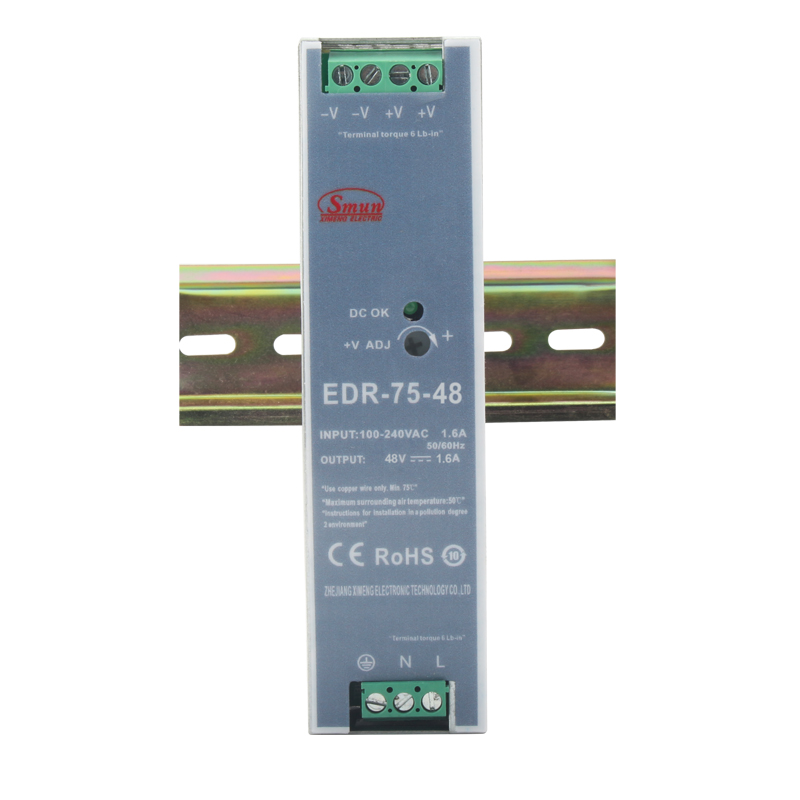

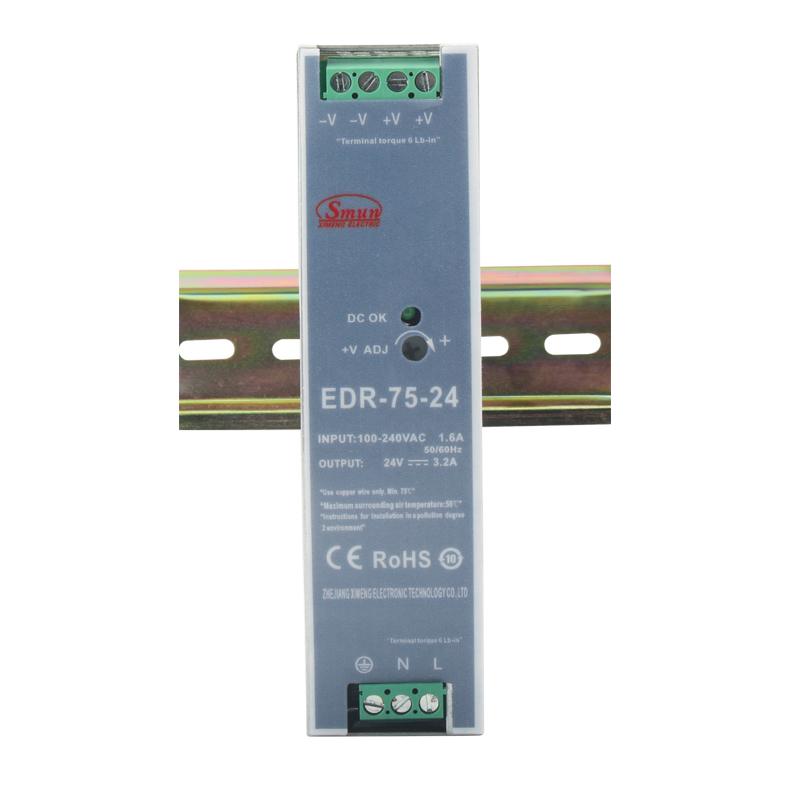

| Modell | EDR-75-12 | EDR-75-24 | EDR-75-48 |
| Ausgabe | DC -Spannung | 12V | 24 V | 48 V |
| Aktueller Bereich | 0-6.3a | 0-3,2A | 0-1.6a |
| Nennleistung | 75,6W | 76,8W | 76,8W |
| Ripple -Geräusch (max) | 80MVP-P | 120 mVP-P | 150 mVP-P |
| Spannung adj.Range | 12-14V | 24-28V | 48-55V |
| Spannungstoleranz | ± 2,0% | ± 1,0% | ± 1,0% |
| Linienregulierung | ± 0,5% | ± 0,5% | ± 0,5% |
| Lastregulierung | ± 1,0% | ± 1,0% | ± 1,0% |
| Aufstellen, steigen Sie Zeit | 1200 ms, 60 ms/230 VAC 2000 ms, 60 ms/115 VAC (Volllast) |
| Halte die Zeit | 60 ms/230 VAC 12 ms/115 VAC (Volllast) |
| Eingang | Spannungsbereich | 90 ~ 264 VAC 120 ~ 370 VDC |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 85,5 % | 87,5 % | 88,5% |
| Wechselstrom | 1,45 A/115 VAC 0,9 A/230 VAC |
| Inrush Curent | 20A/115VAC 35A/230VAC |
| Leckstrom | <0,75 mA / 240 VAC |
| Schutz | Überlast | 105 ~ 130 % Nennausgangsleistung |
| Schutztyp: Konstantstrombegrenzung, stellt sich automatisch wieder her, nachdem der Fehlerzustand behoben wurde |
| Über Spannung | 14-17V | 29-33V | 56-65V |
| Schutztyp: Ausschalten der O/P-Spannung, wieder die Möglichkeit, um sich zu erholen |
| Übertemperatur | Schalten Sie die Betriebsspannung aus und schalten Sie das Gerät wieder ein, um die Stromversorgung wiederherzustellen |
| Umfeld | Arbeitstemperatur | -20~ +60℃ (Siehe Reduzierungskurve im Datenblatt von SMUN) |
| Arbeitsfeuchtigkeit | 20 ~ 90% relativer Relat nicht kondensieren |
| Speichertemperatur | -40 ~ +85 ℃, 10 ~ 95% RH |
| Temp.coeffiction | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibration | Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6 |
Sicherheit
| Sicherheitsstandards | Ul508, TÜV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 zugelassen; (entspricht BS EN/EN60204-1) |
| Spannung standhalten | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
| Isolationsbeständigkeit | I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH |
| EMC -Emission | Entspricht BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438 Klasse A |
| EMC -Immunität | Konformität mit BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), Schwerindustrieniveau, Kriterium A, EAC TP TC 020 |
| Andere | MTBF | ≥506,6.000 Stunden MIL-HDBK-217F (25℃) |
| Dimension | 32*125,2*102mm (L*B*H) |
| Verpackung | 0,51 kg; 28 Stück/15,3 kg/1,22 CUFT |
| Notiz | 1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: umfasst Einrichtungstoleranz, Linienregulierung und Lastregulierung. 4. Die Stromversorgung wird als Komponente angesehen, die in endgültige Geräte eingebaut wird. Die endgültige Ausrüstung muss erneut bestätigt werden, dass sie immer noch EMC-Richtlinien erfüllt. 5. Installationsabstände: 40 mm oben, 20 mm unten, 5 mm links und rechts werden bei dauerhafter Belastung mit voller Leistung empfohlen. Falls das angrenzende Gerät eine Hitzequelle darstellt, wird ein Abstand von 15 mm empfohlen 6. Bei niedriger Eingangsspannung kann eine Leistungsreduzierung erforderlich sein. Weitere Einzelheiten finden Sie in der Derating-Kurve. 7. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details. |
