Geschlossene Netzteile im Vergleich zu DIN-Schienen-Netzteilen für Schaltschränke

Bei der Konstruktion industrieller Schaltschränke hat die Wahl des richtigen Netzteil-Formfaktors direkten Einfluss auf die Montagezeit. Es beeinflusst auch das Wärmemanagement und die langfristigen Wartungskosten. Ingenieure konzentrieren sich häufig stark auf elektrische Anforderungen. Die physische Verpackung ist jedoch ebenso wichtig. Wenn Sie diese physikalische Wahl richtig treffen, können später teure Neugestaltungen des Panels vermieden werden. Eine schlechte Wahl führt zu einer beengten Verkabelung. Während die elektrischen Spezifikationen Ihre anfängliche Liste eingrenzen, bestimmt die physische Montagemethode die tatsächliche Integration. Es bestimmt Ihre Layout-Strategie. Dieser Leitfaden bietet einen direkten technischen Vergleich dieser beiden beliebten Montagearten. Wir helfen Elektroingenieuren und Systemintegratoren bei der Fertigstellung ihrer Stücklisten (BOM). Wir beseitigen das Rätselraten bei Ihrem Komponentenauswahlprozess. Sie werden verstehen, wie Sie räumliche Einschränkungen beurteilen können. Außerdem lernen Sie, die thermische Dynamik und den Wartungsbedarf richtig einzuschätzen. Unser Ziel ist es, Sie bei der Auswahl des perfekten Aggregats für Ihr nächstes Industrieprojekt zu unterstützen.

Wichtige Erkenntnisse

• DIN-Schienen-Netzteile minimieren die Arbeitskosten durch werkzeuglose Schnappmontage und sind für die Konvektionskühlung in Industrieschränken mit hoher Dichte optimiert.
• Gekapselte Standard-Netzteile bieten geringere Vorabkosten für die Einheit und ein geringeres physisches Profil, erfordern jedoch Bohr-, Gewindeschneid- und Schalttafelmontagearbeit.
• Die Wahl hängt letztendlich vom Kompromiss zwischen dem anfänglichen Hardware-Budget (bevorzugt geschlossen) und der langfristigen Betriebs-/Wartungseffizienz (bevorzugt DIN-Schiene) ab.
• Bevor Sie einen Formfaktor festlegen, ist es wichtig, räumliche Einschränkungen und thermische Derating-Kurven zu verstehen.

Definieren der Formfaktoren in der Schrankarchitektur

Das Verständnis industrieller Stromversorgungen beginnt mit ihren mechanischen Grundlagen. Wir kategorisieren diese Geräte hauptsächlich danach, wie sie in einer Schalttafel montiert werden. Sie müssen die Kernphilosophie hinter jedem Design verstehen. Sie bedienen grundsätzlich unterschiedliche Integrationsstrategien.

Der DIN-Schienen-Ansatz: Hersteller bauen diese Einheiten speziell für die Industriestandardisierung. Sie sind so konzipiert, dass sie direkt auf 35-mm-TS35-Standardschienen (häufig als Hutschienen gemäß IEC 60715 bezeichnet) befestigt werden können. Sie montieren sie direkt neben speicherprogrammierbaren Steuerungen (SPS), Relais und Leistungsschaltern. Diese Methode legt großen Wert auf Modularität. Damit können Sie Automatisierungskomponenten übersichtlich in horizontalen Reihen organisieren. Die Designphilosophie legt Wert auf eine schnelle Bereitstellung. Es schafft ein einheitliches, organisiertes visuelles Layout innerhalb des Gehäuses. Sie können Komponenten während der Montage problemlos nach links oder rechts verschieben.

Der geschlossene (Chassis-Mount)-Ansatz: Hierbei handelt es sich um eine sehr traditionelle Einheit mit Metallrahmen. Es verfügt häufig über ein perforiertes Aluminium- oder Stahlgehäuse für einen passiven Luftstrom. Sie schrauben dieses Gerät direkt an die Metallrückplatte des Schranks. Sie können es auch direkt an einem Maschinenchassis montieren. Es bietet eine äußerst sichere, dauerhafte Montagelösung. Ingenieure setzen diese robuste Methode seit Jahrzehnten in schweren Fertigungsanlagen ein.

Wenn Sie die zentrale Debatte über ein geschlossenes Netzteil oder ein DIN-Schienen-Netzteil formulieren , betrachten Sie es als eine Frage der mechanischen Integration. Es kommt selten auf elektrische Leistungsunterschiede an. Beide Ausführungen können eine äußerst stabile Gleichstromversorgung liefern. Ihr physisches Layout bestimmt den Gewinner. Auch Ihr Montage-Workflow spielt bei dieser endgültigen Entscheidung eine große Rolle.

Kernbewertungsabmessungen für Schaltschränke

Wir müssen diese Geräte anhand mehrerer strenger physikalischer Parameter bewerten. Sie können sich nicht allein auf elektrische Spezifikationen verlassen. Lassen Sie uns die Kerndimensionen aufschlüsseln, die Schrankbauer täglich betreffen.

Installationseffizienz und Arbeitskosten

Wie schnell lässt sich das Gerät montieren? Diese Frage wirkt sich direkt auf Ihr Produktionsbudget aus. Fachkräfte bleiben teuer.

DIN-Schiene: Der integrierte Schnappmechanismus verkürzt die Installation auf wenige Sekunden. Sie brauchen kein Bohren. Sie benötigen kein Klopfen. Schalttafelbauer bevorzugen diesen Stil wegen der schnellen Montage. Sie haken einfach die Oberlippe über die Metallschiene. Anschließend rasten sie den unteren Federclip ein. Ein zufriedenstellendes Klicken zeigt Ihnen, dass es sicher ist. Dieser werkzeuglose Ansatz eliminiert menschliches Versagen. Es beschleunigt die Linienproduktion enorm.

Beilage: Dieser Stil erfordert deutlich mehr manuellen Aufwand. Es erfordert eine genaue Messung auf der Rückplatte. Sie müssen die Löcher markieren, sie ankörnen und in das Metall bohren. Anschließend tippen Sie auf die Threads. Zum Schluss entfernen Sie die Metallspäne. Zurückgelassene Metallspäne können katastrophale Kurzschlüsse verursachen. Anschließend schrauben Sie das Gerät manuell fest. Dieser Prozess erhöht die Arbeitszeit pro Einheit erheblich. Ein solcher Arbeitsablauf lässt sich bei der Großserienfertigung von Schränken schlecht skalieren. Mit der Zeit zahlen Sie deutlich mehr für die Montagearbeit.

Raumnutzung und Einschränkungen bei hoher Dichte

Sie müssen bewerten, wie jede Einheit den dreidimensionalen physischen Raum einnimmt. Ingenieure vergessen bei der Planung von Grundrissen oft die Tiefendimension.

Stellfläche vs. Volumen: Geschlossene Einheiten haben im Allgemeinen eine größere zweidimensionale Stellfläche. Allerdings bleiben sie deutlich unauffälliger. Sie schmiegen sich eng an die Backplate. Umgekehrt sind Schienengeräte horizontal schmaler. Sie sparen wertvollen Platz auf der Schiene für andere automatisierte Komponenten. Sie besitzen jedoch ein höheres Tiefenprofil. Sie ragen viel weiter in den Schrankraum hinein. Sie müssen sicherstellen, dass sie im geschlossenen Zustand nicht gegen die Schranktür stoßen.

Abstandsregeln: Sie müssen für beide Stile die obligatorischen Abstandsanforderungen einhalten. Der richtige Abstand verhindert gefährliche thermische Engpässe. Hersteller empfehlen in der Regel einen Freiraum von 20 bis 50 Millimetern über und unter Standard-Konvektionsgeräten. Das Missachten dieser Regeln führt zu einem Anstieg der Innentemperaturen. Hohe Hitze führt zum vorzeitigen Ausfall des Kondensators. Bevor Sie Ihre CAD-Zeichnungen fertigstellen, konsultieren Sie immer das spezifische Datenblatt bezüglich der Freiraumgrenzen.

Wärmemanagement und Luftstrom

Hitze bleibt der ultimative Feind elektronischer Komponenten. Sie müssen es effektiv verwalten, um eine lange Lebensdauer zu gewährleisten.

Konvektionsdynamik: Ein gut konzipiertes DIN-Schienen-Netzteil nutzt die natürliche vertikale Konvektion. Durch interne Kühlkamine steigt die Wärme nach oben. Dieser vertikale Luftstrom kühlt die internen Komponenten auf natürliche Weise. Die aufrechte Ausrichtung unterstützt diesen Kamineffekt perfekt. Das Design fördert von Natur aus eine bessere passive Kühlung ohne externe Hilfe.

Konduktion und Zwangsluft: Geschlossene Einheiten sind oft stark auf Konduktion angewiesen. Sie übertragen die Wärme direkt auf die kalte Metallrückplatte. Geschlossene Geräte mit hoher Leistung erfordern manchmal eingebaute Gleichstrom-Lüfter. Ventilatoren führen bewegliche Teile in Ihr System ein. Bewegliche Teile fallen irgendwann aus. Staub verstopft mit der Zeit die Lüfterlager. Sie müssen Lüfter verwenden, um die Betriebstemperaturen unter hoher Belastung aufrechtzuerhalten, sie bringen jedoch neue Wartungsrisiken mit sich.

Vibrations-, Schock- und Compliance-Standards

In rauen Umgebungen spielt mechanischer Stress eine große Rolle. Sie müssen körperliche Bewegung einplanen.

Vergleichen Sie die Montagestabilität in Umgebungen mit starken Vibrationen sorgfältig. Denken Sie an schwere Stanzmaschinen oder Anwendungen an Bord von Schiffen. Sicher verschraubte geschlossene Einheiten verdrängen hier häufig Standard-Federklemmen. Vier starre Stahlschrauben lassen sich einfach nicht so leicht lösen. Sie halten starken G-Kräften stand. Möglicherweise müssen Sie robuste Metallschienenhalterungen angeben, wenn Sie in diesen Einstellungen die modulare Methode wählen. Billige Kunststoffklammern können bei extremer mechanischer Erschütterung brechen.

Achten Sie besonders auf die Einhaltung der Industrievorschriften. Machen Sie sich mit den Standardanforderungen UL508, UL61010-1 und UL62368-1 vertraut. Beide Formfaktoren bieten vollständig kompatible Modelle. Sie müssen die spezifischen Sicherheitszertifizierungen überprüfen, die für Ihre geplante Marktregion erforderlich sind.

Tiefer Einblick: Wann sollte ein LRS-Gehäusenetzteil spezifiziert werden?

Manchmal ist die herkömmliche Chassismontage strategisch am sinnvollsten. Lassen Sie uns einen bestimmten Industriestandard untersuchen, um zu verstehen, warum.

Strategische Passform: Diese Einheiten erweisen sich als ideal für kostensensible, großvolumige OEM-Geräte. Ingenieure integrieren die Stromversorgung häufig direkt in das Maschinenchassis. Sie verzichten gänzlich auf das standardisierte, separate Bedienfeld. Diese direkte Maschinenmontage spart wertvollen Platz. Dadurch entfällt die Notwendigkeit eines externen Schaltkastens. Dies sieht man häufig bei 3D-Druckern, CNC-Fräsmaschinen und Verkaufsautomaten.

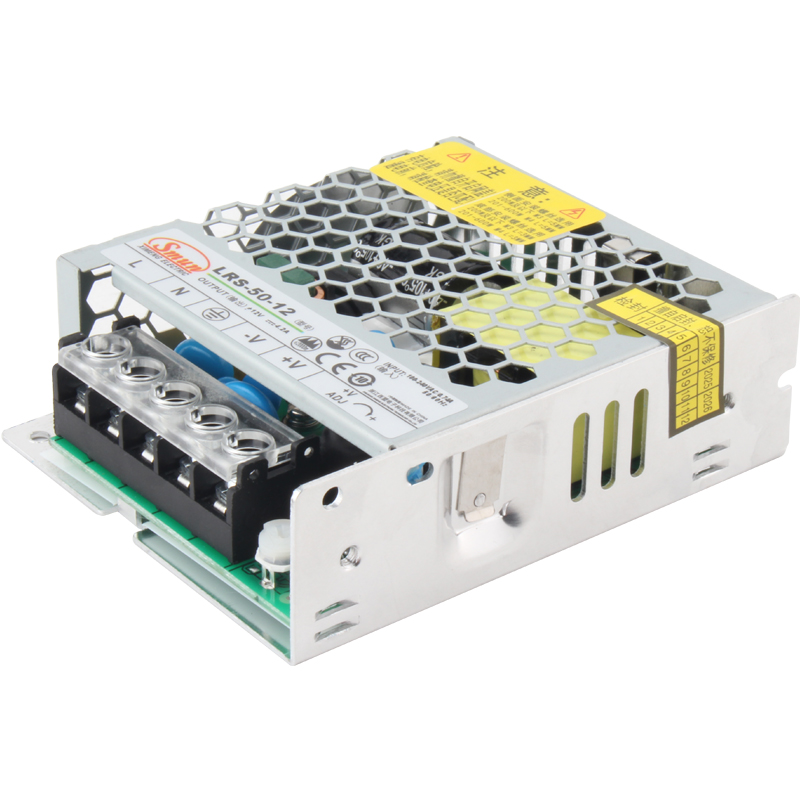

Schlüsselwort-Fokus: Wir müssen die LRS-Serie mit geschlossenen Netzteilen analysieren . Es gilt als absoluter Standard-Benchmark der Branche. Es liefert zuverlässig und sparsam Strom. Weltweit vertrauen Ingenieure dieser Serie bei allgemeinen Automatisierungsaufgaben.

Vorteile: Sie erhalten ein äußerst wettbewerbsfähiges Preis-pro-Watt-Verhältnis. Zudem profitieren Sie von einer außergewöhnlich niedrigen Profilhöhe. Viele Modelle sind weniger als 30 Millimeter dick. Dieser 1U-Formfaktor hilft enorm bei engen vertikalen Räumen. Sie können sie problemlos hinter interaktiven Displays verstecken. Sie können sie in flachen Bedientafeln unterbringen, wo herkömmliche Blöcke nicht hineinpassen.

Einschränkungen: Sie werden feststellen, dass der Austausch vor Ort viel langsamer ist. In beengten Platzverhältnissen müssen Wartungstechniker Befestigungsschrauben manuell entfernen. Sie bieten auch eine weniger native Integration mit standardmäßigen industriellen Regelkreisen. Ihnen fehlen die modularen Überbrückungsfunktionen, die bei schienenmontierten Gegenstücken zu finden sind. Sie können sie nicht so sauber verketten.

Lebenszykluswartung und Hardwarebudget

Wir müssen die finanziellen Auswirkungen Ihrer Wahl im Laufe der Zeit analysieren. Schauen Sie sich nicht nur die Erstbestellung an. Schauen Sie sich den Betriebslebenszyklus an.

Hardwarekosten im Voraus: Wir müssen die anfängliche Preisrealität offen anerkennen. Geschlossene Einheiten sind auf Hardwareebene im Allgemeinen 20 bis 40 % günstiger. Dieser erhebliche Preisunterschied macht sie äußerst attraktiv. Bei Projekten mit strengem Budget wird dieser Stil häufig standardmäßig verwendet. Wenn Sie zehntausend Maschinen bauen, ist die Einsparung von zwanzig Dollar pro Einheit für das Endergebnis von enormer Bedeutung.

Ausfallzeit und Austausch: Sie müssen die MTTR (Mean Time To Repair) berechnen. Der Austausch eines verschraubten, gekapselten Netzteils nimmt viel Zeit in Anspruch. Sie müssen die Maschine vollständig herunterfahren. Ein Techniker muss das Chassis sicher abschrauben. Sie müssen die Klemmenblöcke sorgfältig neu verdrahten. Der Austausch eines Schienengeräts dauert nur wenige Minuten. Sie müssen lediglich die defekte Einheit ausclipsen. Sie befestigen das neue erneut. Einige Premium-Schieneneinheiten verfügen sogar über steckbare Klemmenblöcke. Sie übertragen den steckbaren Block sofort, ohne blanke Drähte zu berühren. Diese Geschwindigkeit spart Hunderte von Dollar an Ausfallzeiten in der Fabrik.

Skalierbarkeit: Schienenaufbauten ermöglichen eine unglaublich einfache zukünftige Erweiterung. Redundanzmodule können Sie später nahtlos hinzufügen. Sie können DC-USV-Batterie-Backups auf genau derselben Schiene anbringen. Diese Flexibilität macht Ihr Schrankdesign zukunftssicher. Verschraubte Aufbauten binden Sie an eine starre physische Grundfläche. Wenn Sie später mehr Leistung benötigen, müssen Sie neue Löcher bohren.

Entscheidungsrahmen: Welches Netzteil passt zu Ihrer Anwendung?

Treffen Sie Ihre endgültige Entscheidung anhand klarer Kriterien. Zur Orientierung haben wir eine praktische Aufschlüsselung zusammengestellt.

Wählen Sie eine DIN-Schiene, wenn:

• Sie bauen komplexe, modulare Automatisierungspanels mit SPS, HMIs und Motorantrieben.
• Die manuellen Arbeitskosten für die Montage überwiegen bei weitem die anfängliche Differenz bei den Hardwarekosten.
• Schnelle Wartung vor Ort und minimale Ausfallzeiten im Werk sind wichtige Service-Level-Agreements.
• Ihr Schaltschranklayout orientiert sich strikt an horizontalen TS35-Schienen.
• Sie gehen davon aus, dass Sie in Zukunft Systemredundanz oder Batterie-Backup-Module benötigen werden.

Wählen Sie „Geschlossen“ (Gehäusemontage), wenn:

• Sie entwerfen eigenständige, eingebettete Maschinen mit strengen Budgetbeschränkungen im Vorfeld.
• Ihre Schranktiefe ist stark eingeschränkt und erfordert daher eine sehr flache Lösung.
• Das Gerät ist extremen mechanischen Erschütterungen ausgesetzt, wodurch sich die Kunststofffederklammern lösen können.
• Sie planen, das Gerät direkt in einem OEM-Chassis und nicht in einem Schaltkasten zu montieren.
• Ihre Anwendung erfordert keinen häufigen Austausch vor Ort oder eine schnelle Fehlerbehebung.

Zusammenfassung des Montagestil-Vergleichs

Lassen Sie uns vor dem Kauf die Schritte zur Überprüfung der physischen Passform durchgehen. Befolgen Sie diese strikt, um kostspielige Montagefehler zu vermeiden.

1. Messen Sie den verfügbaren Platz auf der Rückplatte in allen drei Dimensionen. Vergessen Sie nicht, die Schranktiefe zu messen.
2. Überprüfen Sie die vom Hersteller geforderten Kühlfreiräume oberhalb und unterhalb des Geräts.
3. Addieren Sie die Abstandswerte zu den physischen Abmessungen der Einheit. Stellen Sie sicher, dass die Gesamtfläche immer noch zu Ihrem Layout passt.
4. Überprüfen Sie die Derating-Kurve für die Umgebungstemperatur. Stellen Sie sicher, dass das Gerät bei der erwarteten Innentemperatur des Schranks die volle Nennleistung liefert.
5. Bestätigen Sie die Positionen der Klemmenblöcke. Stellen Sie sicher, dass Ihre Kabelführungspfade klar und für Techniker leicht zugänglich bleiben.

Abschluss

Die Wahl zwischen diesen beiden Stilen bleibt grundsätzlich eine Entscheidung der mechanischen Architektur. Es stellt Ihre Lebenszyklusstrategie dar, nicht nur die Stromversorgung. Beide Typen liefern eine stabile Spannung. Sie integrieren sich jedoch unterschiedlich in Ihren Arbeitsablauf. Sie entwerfen ein physisches Ökosystem. Ein zusammenhängendes Layout spart Zeit sowohl bei der Montage als auch bei der zukünftigen Wartung.

Wir erinnern Ingenieure daran, thermische Derating-Kurven sorgfältig zu überprüfen. Überprüfen Sie vor der endgültigen Beschaffung immer die physischen Maßgrenzen. Wenn Hitze ignoriert wird, werden Ihre elektrischen Komponenten zerstört. Stellen Sie sicher, dass Ihr Schrank ausreichend Platz zum Atmen für den von Ihnen gewählten Stil bietet. Packen Sie die Einheiten nicht zu eng.

Wir fordern Käufer auf, bestimmte Datenblattparameter sorgfältig zu prüfen. Fordern Sie eine Mustereinheit für die physische Passformprüfung in Ihrem Prototypenschrank an. Wenden Sie sich an Ihr technisches Vertriebsteam, um genaue Mengenangebote und Informationen zur Lieferzeit zu erhalten. Treffen Sie Ihre Wahl auf der Grundlage solider technischer Daten und nicht nur auf Branchengewohnheiten.

FAQ

F: Kann ich ein geschlossenes Netzteil auf einer DIN-Schiene montieren?

A: Ja, Sie können sie mit Aftermarket-Montagehalterungen anpassen. Dieser Ansatz verursacht jedoch zusätzliche Kosten und erhöht die physische Tiefe der Einheit. Im Vergleich zu einem nativen Gerät, das speziell für die Schienenmontage entwickelt wurde, kann es sich auch negativ auf die Wärmeableitung auswirken. Wir empfehlen, wann immer möglich, eine native Einheit zu kaufen.

F: Benötigen DIN-Schienen-Netzteile Kühlventilatoren?

A: Normalerweise nein. Die meisten Industriemodelle sind speziell für die lüfterlose natürliche Konvektionskühlung konzipiert. Dieses Design verbessert die Mean Time Between Failures (MTBF) erheblich, indem bewegliche Teile eliminiert werden. In staubigen Industrieumgebungen fallen Ventilatoren häufig aus. Daher erhöht deren Vermeidung die Zuverlässigkeit.

F: Ist ein gekapseltes LRS-Netzteil für Standard-Bedienfelder sicher?

A: Ja, sie sind absolut sicher, vorausgesetzt, sie erfüllen die erforderlichen Sicherheitszertifizierungen für Ihre spezifische Region. Sie müssen sie mit geeigneten Anschlussschutzabdeckungen installieren, um einen versehentlichen Kontakt mit spannungsführenden Leitungen zu verhindern. Standard-Schieneneinheiten verdecken diese Anschlüsse häufig konstruktionsbedingt, sodass bei geschlossenen Einheiten bei der Installation etwas mehr auf die Berührungssicherheit geachtet werden muss.
