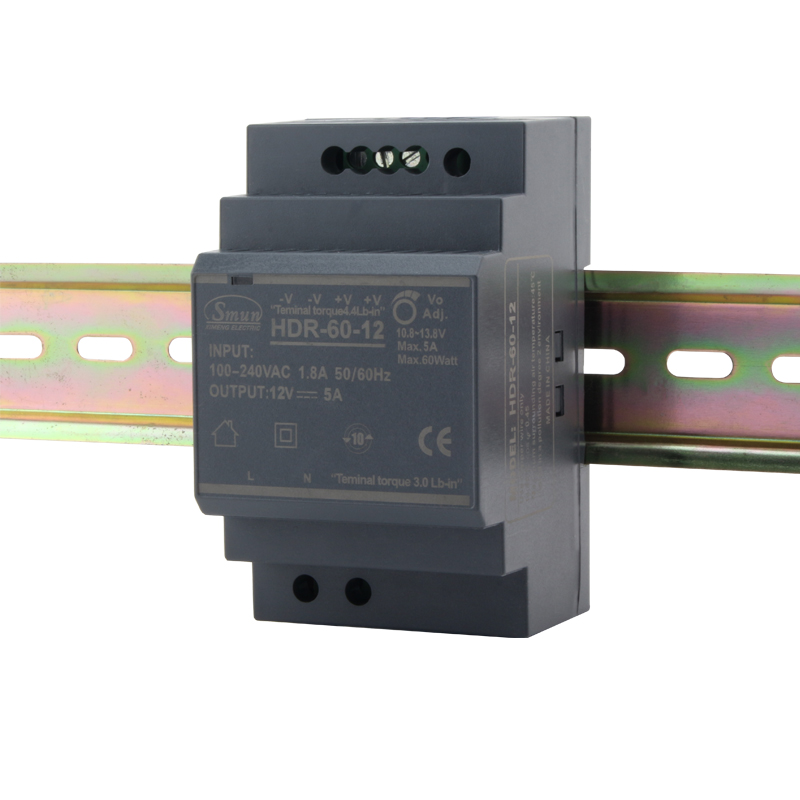

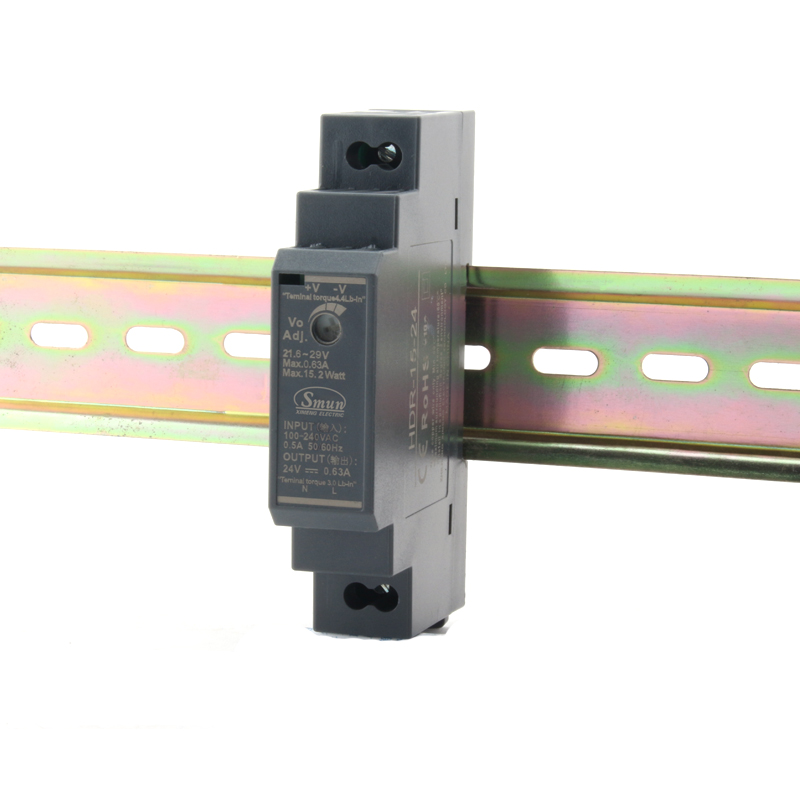

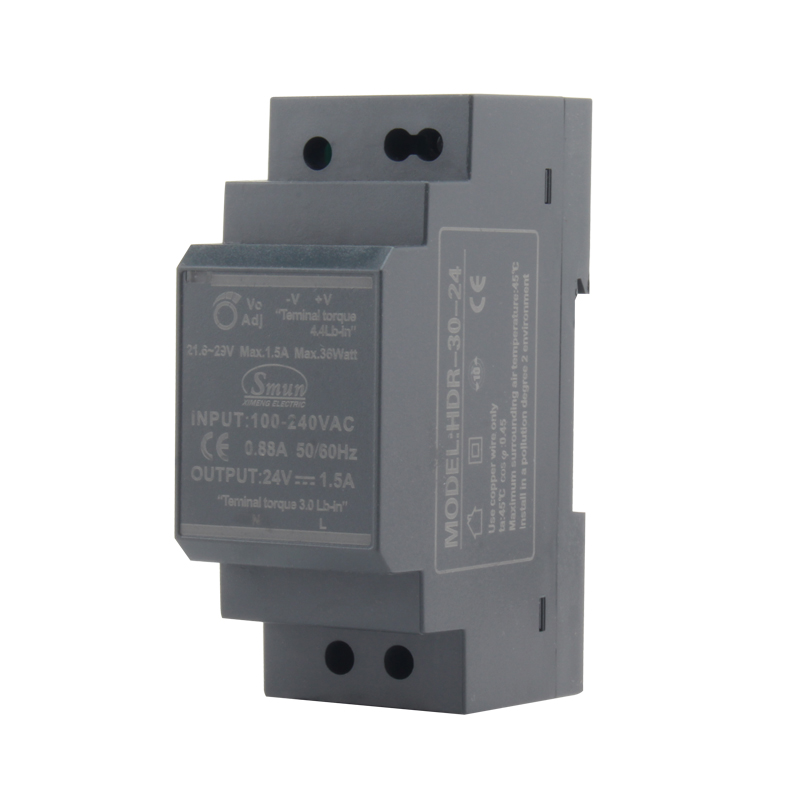

Die HDR-Serie stellt eine hocheffiziente und wirtschaftliche ultraschlanke DIN-Schienen-Schaltnetzteillösung dar, die Nennleistungen von 15 W bis 150 W und vielseitige Ausgangsoptionen (5 V, 12 V, 15 V, 24 V, 48 VDC) bietet. Diese Serie wurde speziell für die Installation auf Standard-TS-35/7,5- oder TS-35/15-Montageschienen entwickelt und verfügt über ein außergewöhnlich kompaktes Gehäuse mit einer Breite von nur 70 mm (4 SU). Dieser ultraschlanke Formfaktor optimiert den Innenraum des Schranks erheblich und macht ihn zur idealen Wahl für Verteilertafeln und Installationen mit strengen Platzbeschränkungen.
Die gesamte HDR-Serie ist auf den weltweiten Strombedarf ausgelegt und unterstützt einen universellen AC-Eingangsbereich von 85 VAC bis 264 VAC (277 VAC im Betrieb). Es entspricht strikt den Normen BS EN/EN61000-3-2, die den Oberschwingungsstrom innerhalb der Europäischen Union regeln und so einen stabilen und konformen Betrieb in verschiedenen regionalen Stromnetzen gewährleisten. Sicherheit und Zuverlässigkeit stehen bei der Konstruktion der HDR-Serie im Vordergrund. Die Einheiten sind in einem robusten Kunststoffgehäuse untergebracht, das interne Komponenten effektiv isoliert und so das Risiko elektrischer Gefahren für Bediener und Wartungspersonal erheblich reduziert.
Die auf Hochleistung ausgelegte Serie erreicht einen Arbeitswirkungsgrad von bis zu 90 %. Dies ermöglicht den zuverlässigen Betrieb der Netzteile bei freier Luftkonvektion in einem Umgebungstemperaturbereich von -30 °C bis 70 °C, wodurch die Wärmeentwicklung minimiert und der Bedarf an zusätzlicher mechanischer Kühlung verringert wird. Unterstützt durch umfassende Schutzfunktionen und wichtige Branchenzertifizierungen – einschließlich IEC 62368-1, UL508, UL62368-1 und BS EN/EN61558-2-16 – ist die HDR-Serie eine äußerst wettbewerbsfähige und zuverlässige Stromversorgungslösung, die sowohl für Hausautomationssysteme als auch für anspruchsvolle industrielle Steuerungsgeräte maßgeschneidert ist.

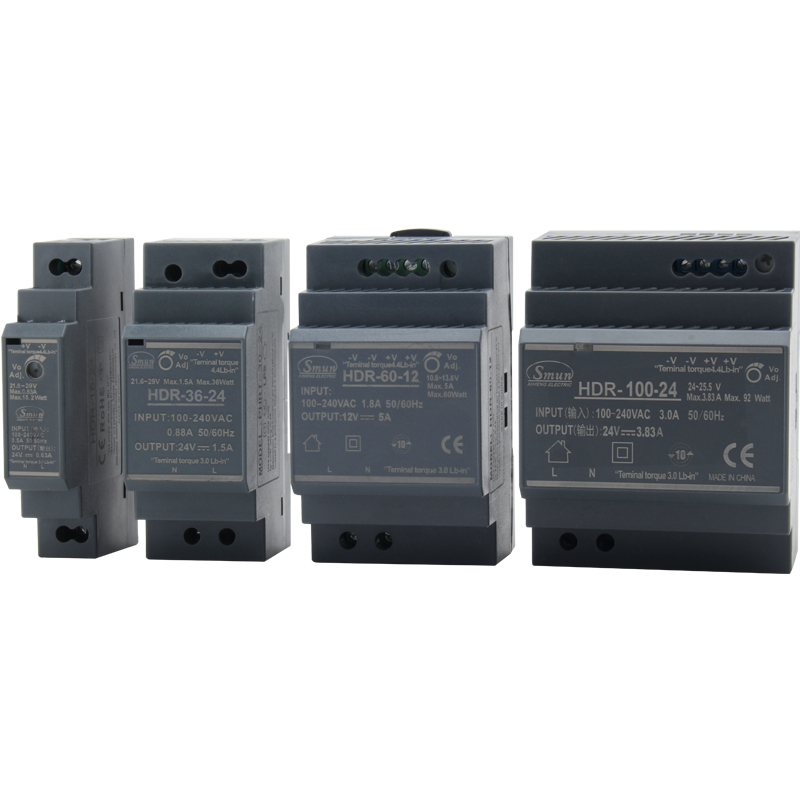

Um Ingenieuren und Beschaffungsteams bei der Auswahl des genauen Modells für ihre Projektanforderungen zu helfen, sind in der folgenden Tabelle die wichtigsten Spezifikationen der HDR-15- bis HDR-150-Reihe aufgeführt.
| Serie | Leistung (W) | Eingang (VAC) | Ausgang (VDC) | Größe (mm) | Garantie (Jahre) |
| HDR-15 | 15 | 85-264 | 12,15,24,48 | 17,5*90*54,5 | 2 |
| HDR-30 | 30 | 35*90*54,5 |
| HDR-60 | 60 | 52,5*90*54,5 |
| HDR-100 | 100 | 70*90*54,5 |
| HDR-150 | 150 | 105*90*54,5 |
Merkmale:
Ultraschlanke Breite von 70 mm (4 SU), wodurch der verfügbare Platz in Verteilertafeln und Schaltschränken maximiert wird.
Universeller Eingangsbereich von 85–264 VAC, der eine breite Kompatibilität mit internationalen Stromstandards und Netzschwankungen bietet.
Es ist keine Mindestlast erforderlich und bietet Betriebsflexibilität für verschiedene Standby-Zustände mit geringem Stromverbrauch.
DC-Ausgang um ±10 % einstellbar, was eine präzise Spannungsabstimmung ermöglicht, um Spannungsabfälle bei langen Kabelstrecken auszugleichen.
Kühlung durch freie Luftkonvektion, die einen zuverlässigen Betrieb in rauen Umgebungen von -30 °C bis +70 °C ermöglicht, ohne dass mechanische Lüfter erforderlich sind.
Kompatibel mit der Standard-DIN-Schiene TS-35/7,5 oder 15, was eine schnelle, werkzeugfreundliche Installation und Wartung gewährleistet.
Umfassende integrierte Schutzfunktionen gegen Kurzschluss, Überlast und Überspannung schützen angeschlossene Geräte vor elektrischen Fehlern.
Klare LED-Anzeige für den Einschaltstatus, die eine schnelle visuelle Inspektion und Systemdiagnose ermöglicht.
Unterstützt durch eine solide 2-Jahres-Garantie, die langfristige Betriebssicherheit und reduzierte Wartungsrisiken gewährleistet.
Anwendungen:
Haushaltssteuerungssysteme sorgen für eine stabile und sichere Stromverteilung für die Smart-Home-Infrastruktur.
Gebäudeautomation, Unterstützung von Beleuchtungs-, HVAC- und Zugangskontrollsystemen mit zuverlässiger Niederspannungsversorgung.
Industrielle Steuerungssysteme, die eine gleichbleibende Leistung für SPS, Sensoren und Bedienfelder in Fertigungsumgebungen gewährleisten.
Fabrikautomation, Bereitstellung langlebiger Energielösungen für Roboterbaugruppen und Förderbandsteuerungen.
Elektromechanische Geräte, die eine kompakte und effiziente Energieumwandlung für integrierte mechanische Aufbauten bieten.
