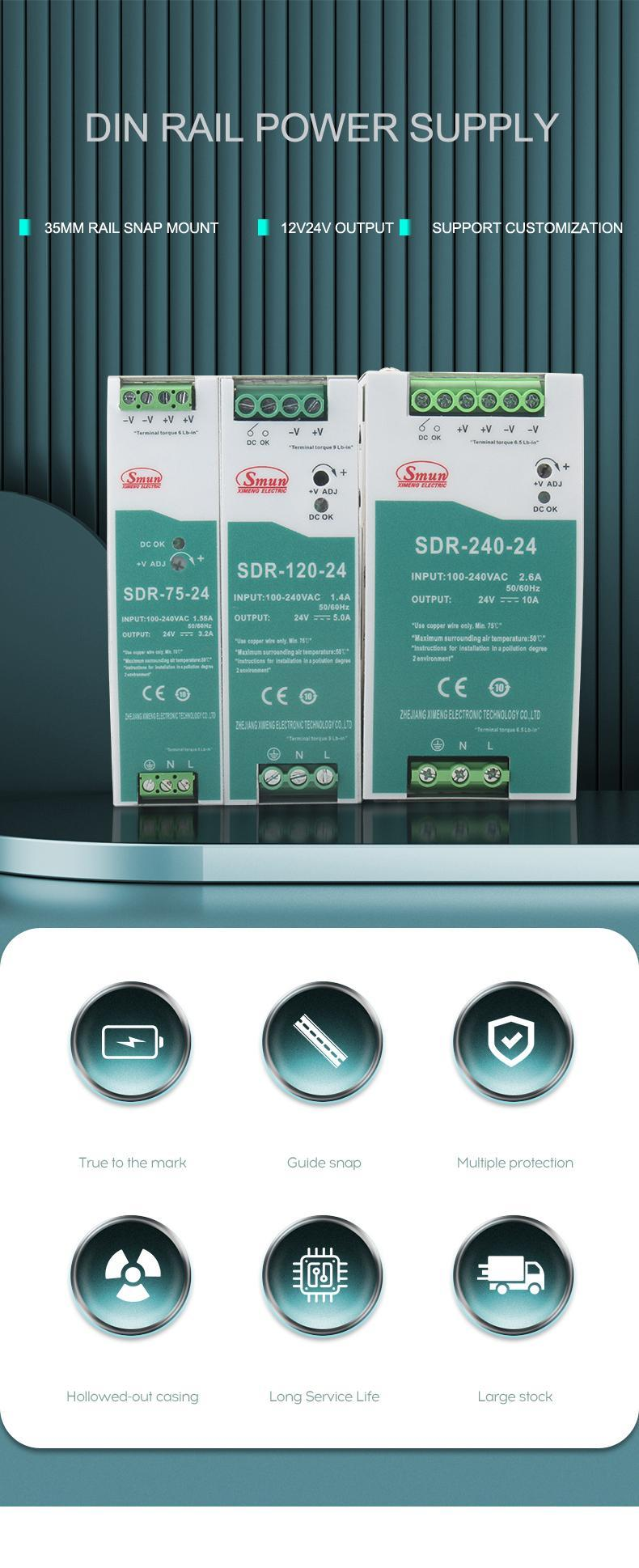

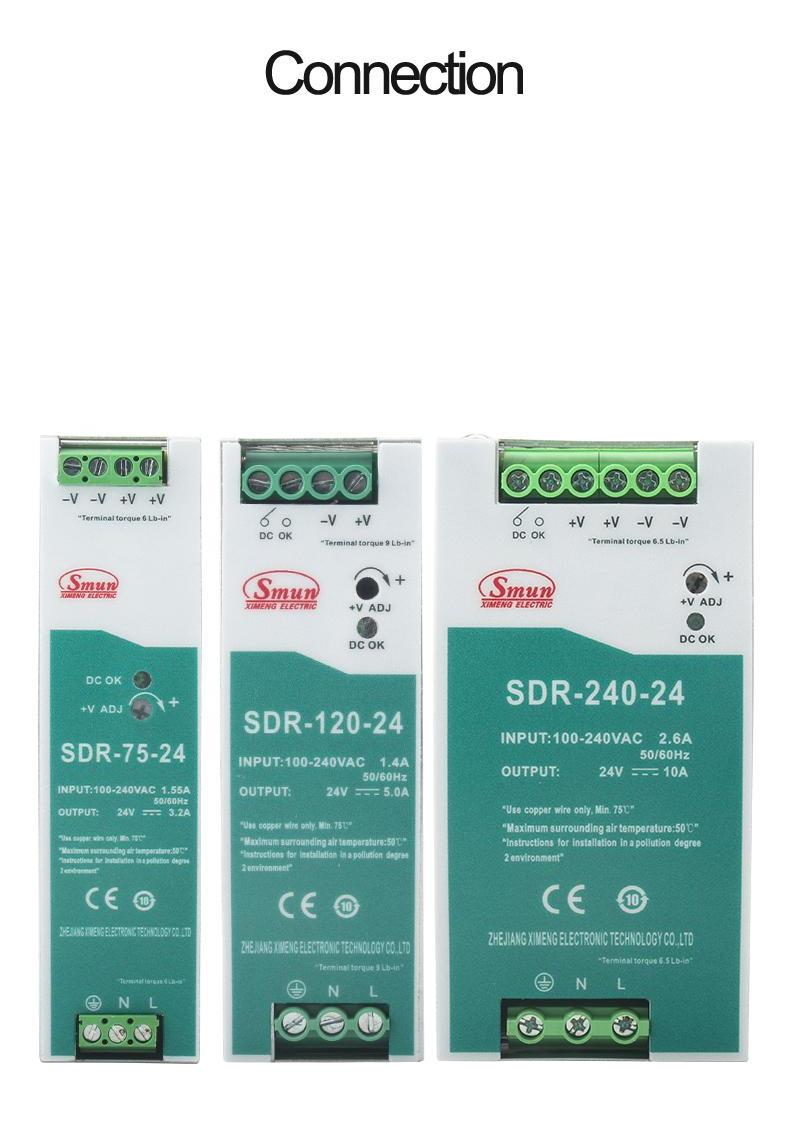

| Modell | SDR-75-12 | SDR-75-24 | SDR-75-48 |
| Ausgabe | DC -Spannung | 12V | 24 V | 48 V |
| Aktueller Bereich | 0-6.3a | 0-3,2A | 0-1.6a |
| Nennleistung | 75,6W | 76,8W | 76,8W |
| Ripple -Geräusch (max) | 100 mVP-P | 120 mVP-P | 150 mVP-P |

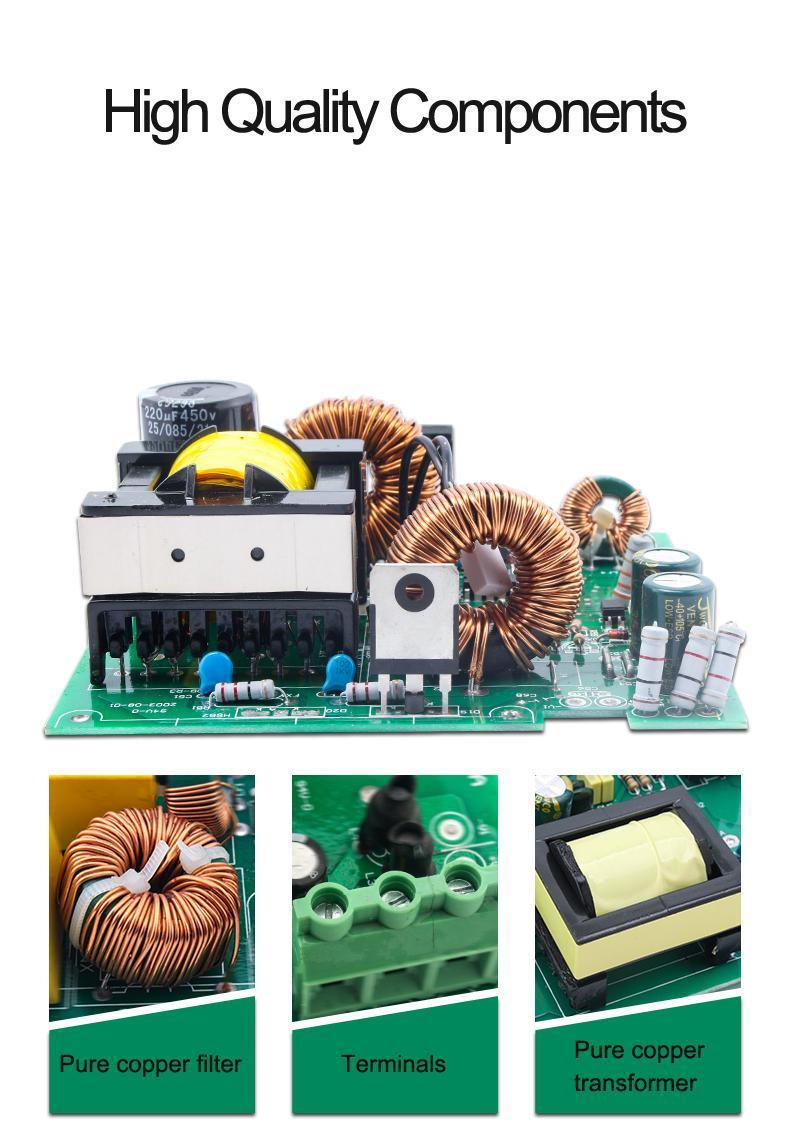

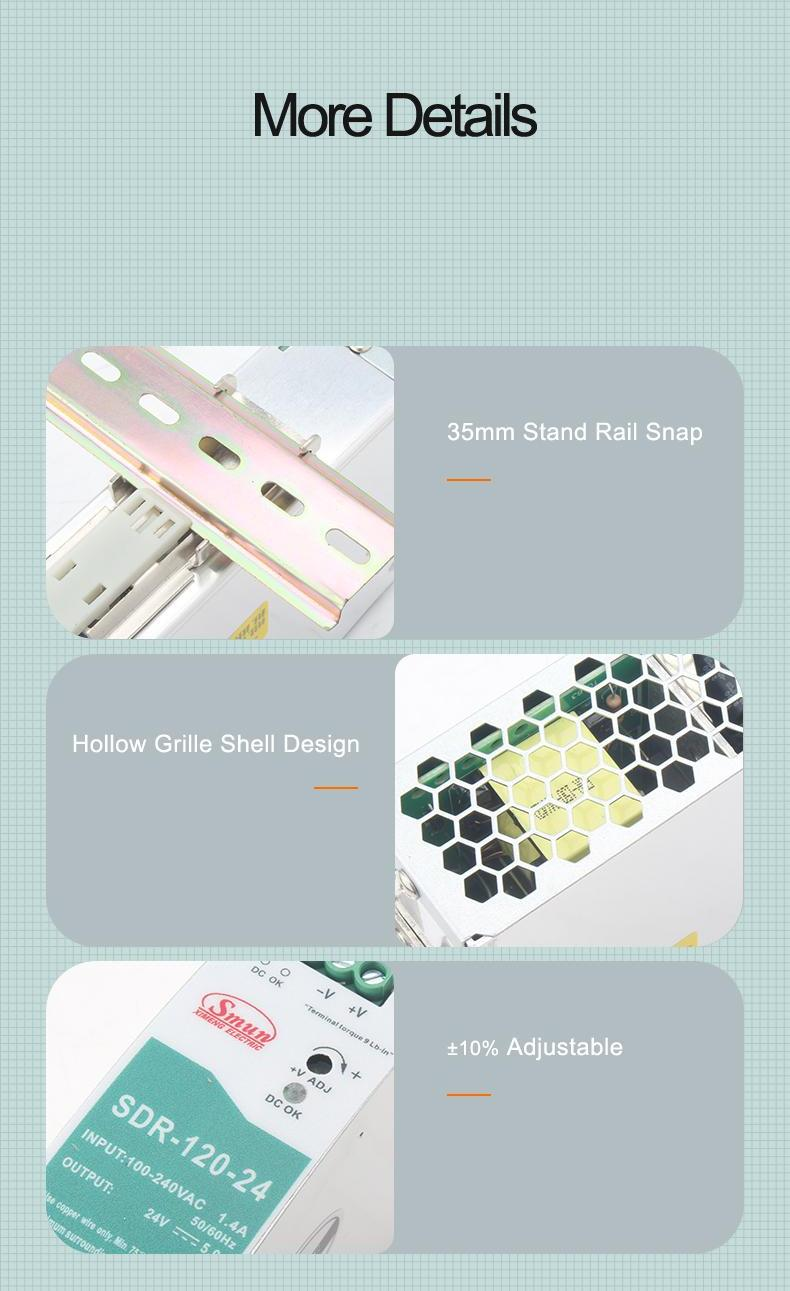

| Spannung adj.Range | 12-14V | 24-28V | 48-55V |
| Spannungstoleranz | ± 1,0% | ± 1,0% | ± 1,0% |
| Linienregulierung | ± 0,5% | ± 0,5% | ± 0,5% |
| Lastregulierung | ± 1,0% | ± 1,0% | ± 1,0% |
| Aufstellen, steigen Sie Zeit | 1500 ms, 60 ms/230 VAC 3000 ms, 60 ms/115 VAC (Volllast) |
| Halte die Zeit | 80 ms/230 VAC 20 ms/115 VAC (Volllast) |
| Eingang | Spannungsbereich | 88 ~264VAC 124~370VDC[DC-Eingangsbetrieb durch Anschluss von AC/L(+),AC/N(-) möglich] |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 88,5% | 89% | 90% |
| Wechselstrom | 1,4A/115VAC 0,85A/230VAC |
| Inrush Curent | 30A/115VAC 50A/230VAC |
| Leckstrom | <1 mA / 240 VAC |
| Schutz | Überlast | Arbeitet normalerweise länger als 3 Sekunden bei 110–150 % Nennausgangsleistung und schaltet dann die O/P-Spannung ab und schaltet sie zur Wiederherstellung wieder ein |
| 150–170 % Nennleistung, konstante Strombegrenzung mit automatischer Wiederherstellung innerhalb von 3 Sekunden, dann Abschalten der O/P-Spannung nach 3 Sekunden, erneutes Einschalten zur Wiederherstellung |
| Über Spannung | 14-17V | 29-33V | 56-65V |
| Schutzart: O/P-Spannung abschalten, zur Wiederherstellung wieder einschalten |
| Übertemperatur | Schalten Sie die O/P-Spannung aus und schalten Sie das Gerät wieder ein, um die Stromversorgung wiederherzustellen, nachdem die Temperatur gesunken ist |
| Umfeld | Arbeitstemperatur | -30 ~ +70 ℃ (siehe die Derating -Kurve als Datenblatt von Smun) |
| Arbeitsfeuchtigkeit | 20 ~ 95% relatfreie Kondensation |
| Speichertemperatur | -40 ~ +85 ℃, 10 ~ 95% RH |
| Temp.coeffiction | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibration | Komponente: 10 ~ 500 Hz, 2G 10 min./1 Zyklus ， 60 min. jeweils entlang x, y, z -Achsen; Montage: Compliance IEC60068-2-6 |
Sicherheit
| Sicherheitsstandards | Ul508, TÜV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 zugelassen; (entspricht BS EN/EN60204-1) |
| Spannung standhalten | I/PO/P:2KVAC I/P-FG:2KVAC O/P-FG:0,5KVAC |
| Isolationsbeständigkeit | I/PO/P, I/P-FG, O/P-FG:> 100 m Ohm/500VDC/25 ℃/70% RH |
| EMC -Emission | Entspricht BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, EAC TP TC 020, CNS13438 Klasse A |
| EMC -Immunität | Konformität mit BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), Schwerindustrieniveau, Kriterium A, EAC TP TC 020 |
| Andere | MTBF | 479,8.000 Stunden MIL-HDBK-217F (25℃) |
| Dimension | 32*125,2*102mm (L*B*H) |
| Verpackung | 0,51 kg; 28 Stück/15,3 kg/1,22 CUFT |
| Notiz | 1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ° C der Umgebungstemperatur gemessen. 2. Ripple & Rauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensator von 0,1UF & 47UF gekündigt wurde. 3. Toleranz: umfasst Einrichtungstoleranz, Linienregulierung und Lastregulierung. 4. Die Stromversorgung wird als Komponente angesehen, die in endgültige Geräte eingebaut wird. Die endgültige Ausrüstung muss erneut bestätigt werden, dass sie immer noch EMC-Richtlinien erfüllt. 5. Installationsabstände: 40 mm oben, 20 mm unten, 5 mm links und rechts werden bei dauerhafter Belastung mit voller Leistung empfohlen. Falls das angrenzende Gerät eine Hitzequelle darstellt, wird ein Abstand von 15 mm empfohlen 6. Bei niedriger Eingangsspannung kann eine Leistungsreduzierung erforderlich sein. Weitere Einzelheiten finden Sie in der Derating-Kurve. 7. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details. |
