Beschreibung:
Die LRS-100-Serien-Switch-Mode-Netzteile sind Teil der Smun-Produktlinie und bieten einen Bereich von Ausgangsspannungsoptionen, einschließlich, aber nicht begrenzt auf 5 V, 12 V, 15 V, 24 V, 36 V und 48 V. Diese Stromversorgungen sind so konstant und stabile und stabile Ausgangsleistung von 100 Watt (W) mit hoher Effizienz, wobei typischerweise die der herkömmlichen linearen Stromversorgungen übertrifft, wodurch Energieabfälle und thermische Ableitungen minimiert werden.
Die LRS-100-Serie ist durch eine breite Eingangsspannungstoleranz gekennzeichnet, die typischerweise zwischen 85 und 264 Volt Wechselstrom (VAC) überschreitet, und sorgt für die Kompatibilität mit verschiedenen Netzspannungen weltweit, ohne dass externe Spannungsregulierungsgeräte erforderlich sind. Jedes Modell innerhalb der Serie ist auf eine spezifische, genau regulierte DC -Ausgangsspannung (genau regulierter Gerade) zugeschnitten, und die Anwendungen mit unterschiedlichen Spannungsanforderungen. Zum Beispiel würde der LRS-100-24 eine konsistente 24 Volt DC zum entsprechenden Strom liefern.
Die LRS-100-Serie betont die Kompaktheit und verfügt über ein ultra-slimisches Profil, was es in räumlich begrenzten Installationen besonders vorteilhaft macht und zu einer nahtlosen Integration in komplexe Systeme oder begrenzte Gehäuse beiträgt. Diese Stromversorgungen wurden so erstellt, dass diese Stromversorgungen standgehalten werden, und umfassen robuste Schutzmaßnahmen gegen Überstrom-, Kurzschluss- und Überspannungsbedingungen, um eine langfristige Zuverlässigkeit und betriebliche Sicherheit zu gewährleisten.
In der Einhaltung des Rufs von SMun für die Erfüllung strenger internationaler Standards wird die LRS-100-Serie wahrscheinlich Zertifizierungen wie CE und CCC enthält, was der Einhaltung der Vorschriften für wichtige Sicherheit und elektromagnetische Kompatibilität (EMC) bestätigt. Dies stellt sicher, dass die Eignung der Stromversorgungen für den globalen Einsatz in verschiedenen Sektoren und Märkten geeignet ist.
Anwendungen:
Sicherheits- und Überwachungssysteme: Bereitstellung von CCTV -Kameras, digitalen Video -Rekordern (DVRs), Netzwerk -Video -Rekordern (NVRs) und zugehörigen Sicherheitsperipheriegern zuverlässige Leistung.
Industrielle Automatisierung und Steuerung: Versorgung stabiler DC -Strom für programmierbare Logikcontroller (SPS), Sensoren, Aktuatoren und andere Geräte in den Einstellungen der Fabrikautomatisierung und der Prozesssteuerung.
LED -Beleuchtungslösungen: Fahren Sie verschiedene LED -Leuchten wie Streifenleuchten, Plattenlichter oder Vorrichtungen mit festen Spannungsanforderungen, um eine konsistente Beleuchtung und die Lebensdauer der verlängerten Komponenten zu gewährleisten.
Merkmale:
Universeller Wechselstromeingang/Vollbereich
Eingebauter EMI-Filter, winzige Ripple
Schutz: Kurzschluss/Überlast/Überspannung
Kühlung durch freie Luftkonvektion
43.000 Stunden kontinuierlicher Betrieb bei 20 ℃
100% Volllastverbrennungstest
LED -Indikator für Strom ein
Einhaltung von IEC/EN60335-1 (PD3) und IEC/EN61558-1,2-16 für Haushaltsgeräte geeignet
3 Jahre Garantie
Zusammenfassend ist die Switch-Modus der LRS-100-Serie mit ihren effizienten, stabilen und kompakten Design- und industriellen Qualitätsqualität in verschiedenen Sektoren wie industrieller Automatisierung, Sicherheitsüberwachung, LED-Beleuchtung, Haushaltsgeräten und Instrumenten, bei denen eine verlässliche DC-Stromquelle erforderlich ist, häufig eingesetzt. Die Verfügbarkeit mehrerer Ausgangsspannungsversionen richtet sich an unterschiedliche Spannungsniveausanforderungen verschiedener Geräte, während deren universellen Eingangsspannungsbereich und umfassende Sicherheitszertifizierungen die Anpassungsfähigkeit und die Einhaltung einer breiten Palette von Anwendungsszenarien sicherstellen.
Spezifische Ications:
| Modell | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 |
| Ausgabe | DC -Spannung | 12V | 15 V | 24 V | 36 V | 48 V |
| Aktueller Bereich | 0-8.3a | 0-6.7a | 0-4.5a | 0-2.78a | 0-2.1a |
| Nennleistung | 99.6W | 100,5W | 108W | 100.1W | 100,8W |
| Ripple -Geräusch (max) | 120 mVP-P | 120 mVP-P | 150 mVP-P | 200mvp-P | 200mvp-P |
| Spannung adj.Range | 10.8 ~ 13,2 V | 13,5 ~ 16,5 V | 21.6 ~ 26,4 V | 32.4 ~ 39,6 V | 43,2 ~ 52,8 V |
| Spannungstoleranz | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% |
| Linienregulierung | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Lastregulierung | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Aufstellen, steigen Sie Zeit | 500 ms, 30 ms/230 VAC 500 ms, 30 ms/115 VAC (Volllast) |
| Halte die Zeit | 55 ms/230 VAC 10 ms/115 VAC (Volllast) |
| Eingang | Spannungsbereich | 85 ~ 264vac 120 ~ 373VDC |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 88% | 88,5% | 90% | 90,5% | 91% |
| Wechselstrom | 1,9A/115 VAC 1,2A/230 VAC |
| Inrush Curent | Kaltstart: 50A/230 VAC |
| Leckstrom | <0,75 mA / 240 VAC |
| Schutz | Überlast | 110 ~ 150% Nennleistung der Nennleistung |
| Schutz Tye: Hiccup -Modus, erholt sich automatisch nach dem Entfernen der Fehlerbedingung |
| Über Spannung | 13.8 ~ 16,2 V | 18.8 ~ 21,8 V | 27.6 ~ 32,4V | 41,4 ~ 48,6 V | 55,2 ~ 64,8 V |
| Schutztyp: Ausschalten der O/P-Spannung, wieder die Möglichkeit, um sich zu erholen |
| Umfeld | Arbeitstemperatur | -20 ~ +70 ℃ (siehe die Derating -Kurve als Datenblatt von Smun) |
| Arbeitsfeuchtigkeit | 20 ~ 90% relativer Relat nicht kondensieren |
| Speichertemperatur | -45 ~ +85 ℃, 20 ~ 95% RH-Nicht-Kondensation |
| Temp.coeffiction | ± 0,03%/℃ (0 ~ 50 ℃) |
| Vibration | 10 ~ 500 Hz, 2 g 10 min/1 Zyklus, 60 min.each xyz Achsen |
Sicherheit
| Sicherheitsstandards | GB4943.1, EN60950.1 Genehmigt |
| Spannung standhalten | I/PO/P: 1,5KVAC I/P-FG: 1,5KVAC O/P-FG: 0,5 kVAC |
| Isolationsbeständigkeit | I/PO/P, I/P-FG, O/P-FG: 100 m Ohm/500VDC/25 ℃/70% RH |
| EMC -Emission | EN61000-3-2: 2014/EN61000-3-3: 2013 |
| EMC -Immunität | EN 55032: 2015/EN55035: 2017/60950-1 |
| Andere | MTBF | ≥720,6 KHRS MIL-HDBK-217F (25 ℃) |

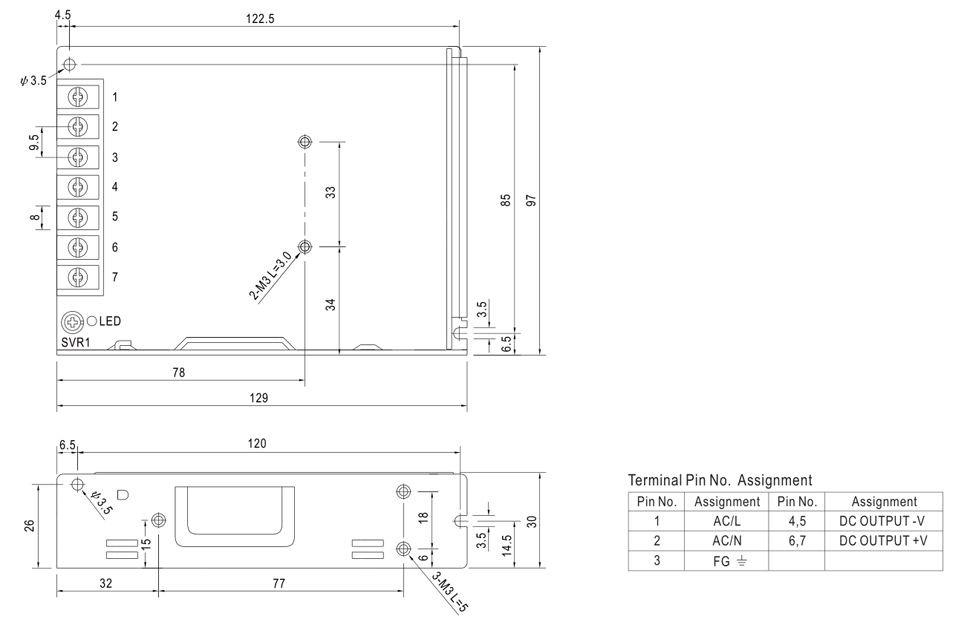

| Dimension | 129*97*30 mm (l*w*h) |
| Verpackung | 0,34 kg; 40pcs/14,8 kg/ctn |
| Notiz | 1. Alle nicht speziell erwähnten Parameter werden bei 230 VAC -Eingang, Nennlast und 25 ℃ Umgebungstemperatur gemessen. 2. Das Rollenrauschen werden bei 20 MHz Bandbreite gemessen, indem ein 12 'verdrehter Paardraht verwendet wird, der mit einem Parallelkondensatoren von 0,1UF und 47UF gekündigt wurde. 3. Die Toleranz umfasst die Einrichtung von Toleranz, Linienregulierung und Lastregulierung. 4. Eine niedrige Eingangsspannung ist erforderlich. Weitere Informationen finden Sie in der Derating -Kurve. 5. Die Stromversorgung sollte als Teil der Komponenten im System betrachtet werden. Alle EMC -Tests testen Proben auf einer Metalleisenplatte mit einer Dicke von 1 mm, einer Länge von 360 mm und einer Breite von 36 mm. 6. Bitte den Kontakt mit dem Smun -Kundendienst für weitere Details. |
