| Modell | LRS-400-12 | LRS-400-15 | LRS-400-24 | LRS-400-36 | LRS-400-48 |
| Ausgabe | Gleichspannung | 12V | 15V | 24V | 36V | 48V |
| Aktueller Bereich | 0-33,3A | 0-26,7A | 0-16,7A | 0-11,1A | 0-8,3A |
| Nennleistung | 399,6 W | 400,5 W | 400,8 W | 399,6 W | 398,4 W |
| Welligkeitsrauschen (max.) | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p |
| Spannungseinstellbereich | 10,5 ~ 13,8 V | 13,5 ~ 18 V | 21,6 ~ 28,8 V | 32,4 ~ 39,6 V | 43,2 ~ 52,8 V |
| Spannungstoleranz | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % |
| Linienregulierung | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Lastregulierung | ±1,0 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Aufbau, Aufstiegszeit | 1500 ms, 50 ms/230 VAC 1500 ms, 50 ms/115 VAC (Volllast) |
| Wartezeit | 16ms/230VAC 12 ms/115 VAC (Volllast) |
| Eingang | Spannungsbereich | 85 ~ 132 VAC/170 ~ 264 VAC per Schalter ausgewählt 240~373 VDC (230 VAC einschalten) |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 85 % | 86 % | 88 % | 88,5 % | 89 % |
| Wechselstrom | 6,8A/115VAC 3,4A/230VAC |
| Einschaltstrom | KALTSTART: 60A/230VAC |
| Leckstrom | <2mA / 240VAC |
| Schutz | Überlast | 110 ~ 140 % Nennausgangsleistung |
| Schutzart: 12–36 V. Schluckauf-Modus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde |
| Überspannung | 13,8 ~ 16,2 V | 18,8 ~ 21,8 V | 28,8 ~ 33,6 V | 41,4 ~ 48,6 V | 55,2 ~ 64,8 V |
| Schutzart: O/P-Spannung abschalten, zur Wiederherstellung wieder einschalten |
| Umfeld | Arbeitstemperatur | -20 ~ +70℃ (Siehe Reduzierungskurve im Datenblatt von SMUN) |
| Arbeitsfeuchtigkeit | 20 ~ 90 % relative Luftfeuchtigkeit, nicht kondensierend |
| Lagertemperatur. Luftfeuchtigkeit | -45 ~ +85℃, 20 ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Temperaturkoeffizient | ±0,03 %/℃ (0 ~ 50 ℃) |
| Vibration | 10~500 Hz, 2 G 10 Min./1 Zyklus, 60 Min. pro XYZ-Achse |
Sicherheit
| Sicherheitsstandards | GB4943.1, EN60950.1 zugelassen |
| Spannungsbeständig | I/PO/P:1,5 KVAC I/P-FG:1,5 KVAC O/P-FG:0,5 KVAC |
| Isolationswiderstand | I/PO/P, I/P-FG, O/P-FG: 100 M Ohm / 500 VDC/25 ℃/70 % relative Luftfeuchtigkeit |
| EMV-Emissionen | EN61000-3-2:2014/EN61000-3-3:2013 |
| EMV-Immunität | EN 55032:2015/EN55035:2017/60950-1 |
| Andere | MTBF | ≥347,5.000 Stunden MIL-HDBK-217F (25℃) |

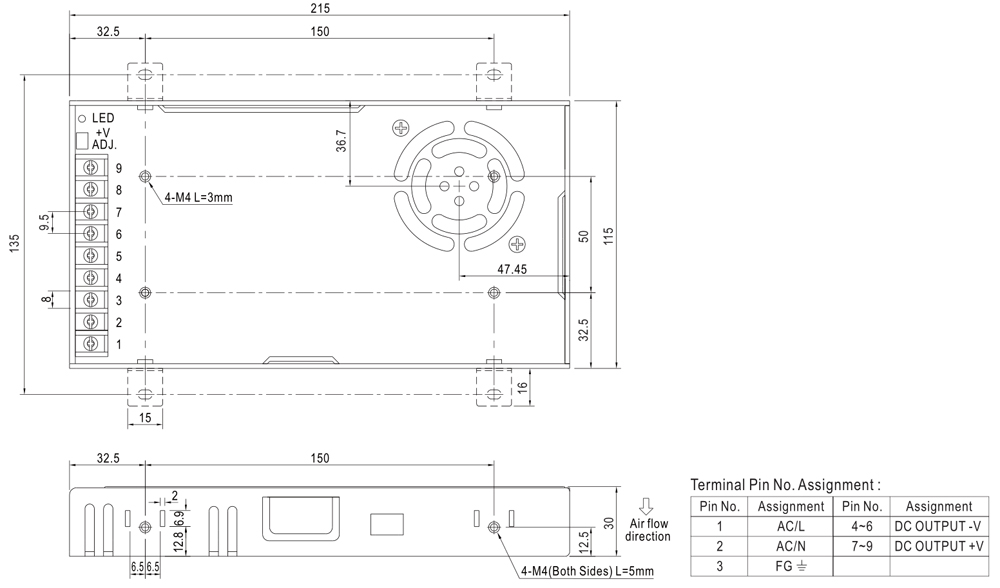

| Dimension | 215*115*30mm (L*B*H) |
| Verpackung | 0,76 kg; 20 Stück/16 kg/Karton |
| Notiz | 1. Alle NICHT ausdrücklich erwähnten Parameter werden bei 230 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. 2. Welligkeitsrauschen wird bei einer Bandbreite von 20 MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit parallelen Kondensatoren von 0,1 uf und 47 uf abgeschlossen ist. 3. Die Toleranz umfasst die Einrichtungstoleranz, die Leitungsregulierung und die Lastregulierung. 4. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung des Ausgangs erforderlich. Weitere Informationen finden Sie in der Leistungsreduzierungskurve. 5. Das Netzteil sollte als Teil der Komponenten im System betrachtet werden. Bei allen EMV-Tests werden Proben auf einer Metalleisenplatte mit einer Dicke von 1 mm, einer Länge von 360 mm und einer Breite von 36 mm getestet. 6. Für weitere Informationen wenden Sie sich bitte an den SMUN-Kundendienst. |
