| Modell | S-25-5 | S-25-12 | S-25-15 | S-25-24 | S-25-48 |
| Ausgabe | Gleichspannung | 5V | 12V | 15V | 24V | 48V |
| Nennstrom | 5A | 2.1A | 1,7A | 1.1A | 0,52A |
| Aktueller Bereich | 0-5A | 0-2,1A | 0-1,7A | 0-1,1A | 0-0,52A |
| Nennleistung | 25W | 25,2 W | 25,5 W | 26,4 W | 25W |
| Welligkeit und Lärm | 50mVp-p | 50mVp-p | 80mVp-p | 100mVp-p | 100mVp-p |
| Spannungstoleranz | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % |
| Linienregulierung | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Lastregulierung | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Aufbau, Aufstiegszeit | 200 ms, 100 ms |
| Haltezeit (Typ.) | 30ms/230VAC |
| Eingang | Spannungsbereich | 85~264VAC oder 120~373VDC |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 75 % | 80 % | 82 % | 82 % | 82 % |
| Wechselstrom | 0,25A/230V |
| Einschaltstrom | Kaltstart: 65A/230V |
| Leckstrom | <2mA/240VAC |
| Schutz | Überlast | Nennausgangsleistung 115 % ~ 135 % Startüberlastschutz |
| Schutztyp: Schluckaufmodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands |
| Überspannung | 5,75–6,75 V | 13,8V-16,2V | 17,25–2,025 V | 28,4–32,4 V | 55,2–64,8 V |
| Schutzart: O/P-Spannung abschalten, Klemmung durch Zenerdiode |

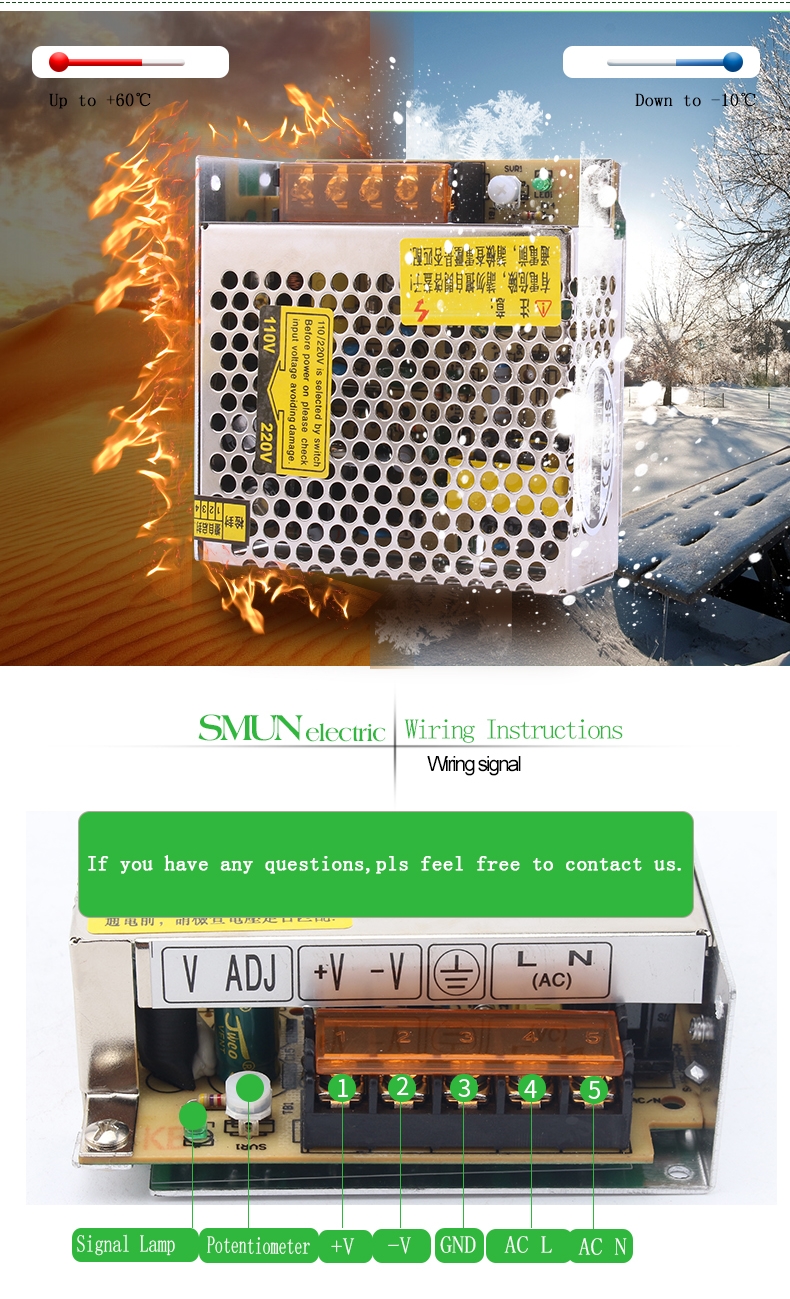

| Umfeld | Arbeitstemperatur | -10℃~+60℃ |
| Arbeitsfeuchtigkeit | 20–90 % relative Luftfeuchtigkeit |
| Lagertemperatur, Luftfeuchtigkeit | -20~+85℃,20%-90%RH |
| Temperaturkoeffizient | ±0,03 %℃(0-50℃) |
| Vibration | 10 ~ 500 Hz, 5G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse |
Sicherheit
&
EMC | Sicherheitsstandards | Einhaltung der Sicherheitsstandards CE und GB4943.1 EN 60950.1 |
| Spannung standhalten | I/PO/P:1,5 KVAC I/P-FG:1,5 KVAC O/P-PG:0,5 KVAC |
| Isolationswiderstand | I/PO/P, I/P-FG, O/P-FG: 100 M Ohm / 500 VDC / 25 ℃ / 70 % relative Luftfeuchtigkeit |
| EMV-Emissionen | EN61000-3-2:2014/EN61000-3-3:2013 |
| EMV-Störfestigkeit | EN 55032:2015/EN55035:2017/60950-1 |
| Andere | MTBF | ≥720,6.000 Stunden MIL-HDBK-217F (25℃) |

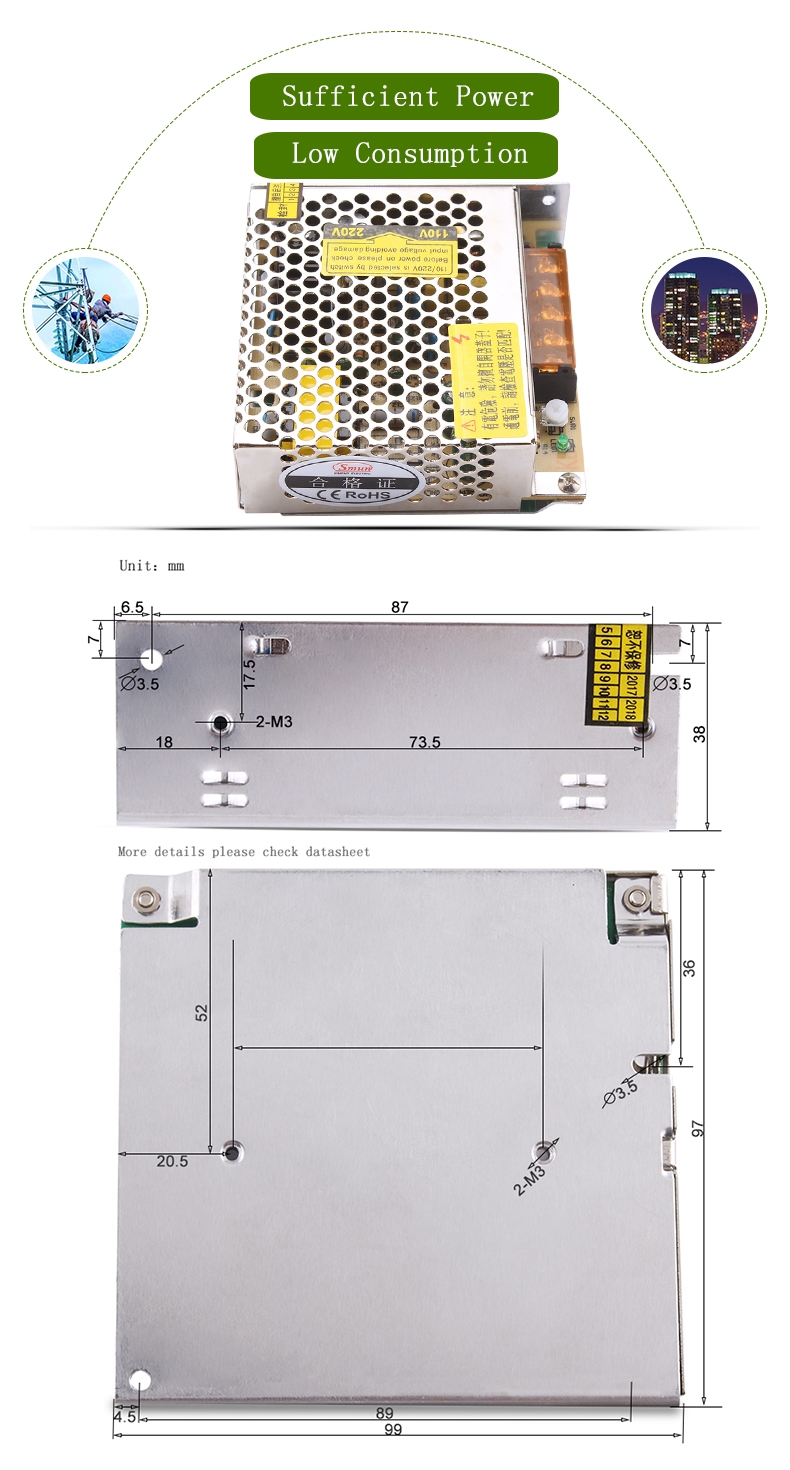

| Größe | L99*B97*H35mm |
| Verpackung | 0,25 kg |
| Notiz | 1. Alle NICHT ausdrücklich erwähnten Parameter werden bei 230 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.
2. Welligkeit und Rauschen werden bei einer Bandbreite von 20 MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit parallelen Kondensatoren von 0,1 uf und 47 uf abgeschlossen ist.
3. Toleranz: Beinhaltet Einstelltoleranz, Leitungsregulierung und Lastregulierung.
4. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung des Ausgangs erforderlich. Einzelheiten entnehmen Sie bitte der Derating-Kurve.
5. Das Netzteil sollte als Teil der Komponenten im System betrachtet werden. Bei allen EMV-Tests werden die Testproben auf einer Metalleisenplatte mit einer Dicke von 1 mm, einer Länge von 360 mm und einer Breite von 360 mm getestet. |
|
|
|
|
|
|
