S-320 320 W AC/DC-Schaltnetzteil für medizinische Geräte

Ausgangsspannung:
Verfügbarkeitsstatus:
Menge:
  • S-320

  • SMUN

  • 8504401400

Merkmale:

  1. AC-Eingangsbereich per Schalter wählbar

  2. Eingebauter EMI-Filter, winzige Welligkeit

  3. Schutzmaßnahmen: Kurzschluss/Überlast/Überspannung/Übertemperatur

  4. Kühlung durch Lüfter

  5. 100 % Volllast-Einbrenntest

  6. 2 Jahre Garantie


Spezifikationen:

Modell S-320-12 S-320-15 S-320-24 S-320-36 S-320-48
Ausgabe Gleichspannung 12V 15V 24V 36V 48V
Nennstrom 26,7A 21,3A 13,3A 8,9A 6,7A
Aktueller Bereich 0-26,7A 0-21,3A 0-13,3A 0-8,9A 0-6,7A
Nennleistung 320,4 W 319,5 W 319,2W 320,4 W 321,6 W
Welligkeit und Lärm 180mVp-p 180mVp-p 200mVp-p 200mVp-p 200mVp-p
Spannungseinstellbereich 10,8–13,2 V 13,5–16,5 V 21,6–26,4 V 32,4–39,6 V 43,2–52,8 V
Spannungstoleranz ±1,0 % ±1,0 % ±1,0 % ±1,0 % ±1,0 %
Linienregulierung ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 %
Lastregulierung ±0,5 % ±0,5 % ±0,5 % ±0,5 % ±0,5 %
Aufbau, Aufstiegszeit 1000 ms, 50 ms
Haltezeit (Typ.) 20ms/230VAC
Eingang Spannungsbereich 85~132VAC/170~264VAC über Schalter  240~370 VDC
Frequenz 47 ~ 63Hz
Effizienz 78 % 82 % 84 % 84 % 84 %
Wechselstrom 5,1A/115V   2,5A/230V
Einschaltstrom Kaltstart: 30A/115V    60A/230V
Leckstrom <3,5 mA/240 VAC
Schutz Überlast Nennausgangsleistung 115 % ~ 135 % Startüberlastschutz
Schutztyp: Schluckaufmodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands
Überspannung 13,8–16,2 V 18,75–21,75 V 28,8–33,6 V 41,4–48,6 V 55,2–64,8 V
Schutzart: O/P-Spannung abschalten, Klemmung durch Zenerdiode
Umfeld Arbeitstemperatur -10℃~+60℃
Arbeitsfeuchtigkeit 20–90 % relative Luftfeuchtigkeit
Lagertemperatur, Luftfeuchtigkeit -20~+85℃,20%-90%RH
Temp.koeffizient ±0,03 %℃(0-50℃)
Vibration 10 ~ 500 Hz, 5G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse
Sicherheit
&
EMC
Sicherheitsstandards Einhaltung der Sicherheitsstandards CE und GB4943.1 EN 60950.1
Spannung standhalten I/PO/P:1,5 KVAC I/P-FG:1,5 KVAC  O/P-PG:0,5 KVAC
Isolationswiderstand I/PO/P, I/P-FG, O/P-FG: 100 M Ohm / 500 VDC / 25 ℃ / 70 % relative Luftfeuchtigkeit
EMV-Emissionen EN61000-3-2:2014/EN61000-3-3:2013
EMV-Immunität EN 55032:2015/EN55035:2017/60950-1
Andere MTBF ≥720,6.000 Stunden MIL-HDBK-217F (25℃)

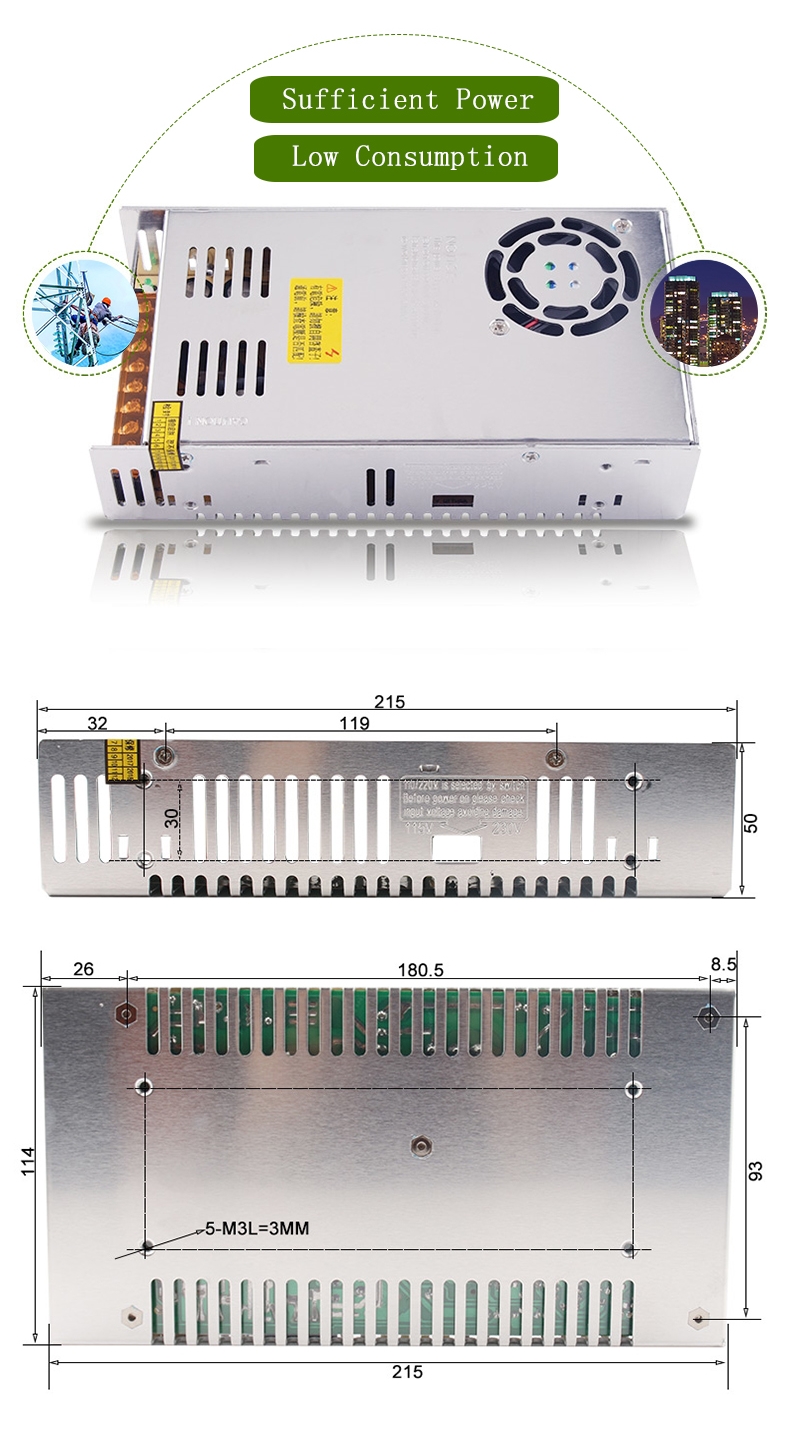

Größe L215*B115*H50mm
Verpackung 0,85 kg
Notiz 1. Alle NICHT speziell erwähnten Parameter werden bei 230 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.
2. Welligkeit und Rauschen werden bei einer Bandbreite von 20 MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit parallelen Kondensatoren von 0,1 uf und 47 uf abgeschlossen ist.
3. Toleranz: Beinhaltet Einstelltoleranz, Leitungsregulierung und Lastregulierung.
4. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung des Ausgangs erforderlich. Einzelheiten entnehmen Sie bitte der Derating-Kurve.
5. Das Netzteil sollte als Teil der Komponenten im System betrachtet werden. Bei allen EMV-Tests werden die Testproben auf einer Metalleisenplatte mit einer Dicke von 1 mm, einer Länge von 360 mm und einer Breite von 360 mm getestet.
