| Modell | S-350-12 | S-350-15 | S-350-24 | S-350-36 | S-350-48 |
| Ausgabe | Gleichspannung | 12V | 15V | 24V | 36V | 48V |
| Nennstrom | 29A | 23,3A | 14,6A | 9,7A | 7,3A |
| Aktueller Bereich | 0-29A | 0-23,3A | 0-14,6A | 0-9,7A | 0-7,3A |
| Nennleistung | 348W | 349,5 W | 350,4 W | 349,2W | 350,4 W |
| Welligkeit und Lärm | 180mVp-p | 180mVp-p | 200mVp-p | 200mVp-p | 200mVp-p |
| Spannungseinstellbereich | 10,8–13,2 V | 13,5–16,5 V | 21,6–26,4 V | 32,4–39,6 V | 43,2–52,8 V |
| Spannungstoleranz | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % | ±1,0 % |
| Linienregulierung | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Lastregulierung | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % | ±0,5 % |
| Aufbau, Aufstiegszeit | 1000 ms, 50 ms |
| Haltezeit (Typ.) | 20ms/230VAC |
| Eingang | Spannungsbereich | 85~132VAC/170~264VAC über Schalter 240~370 VDC |
| Frequenz | 47 ~ 63Hz |
| Effizienz | 78 % | 82 % | 84 % | 84 % | 84 % |
| Wechselstrom | 5,1A/115V 2,5A/230V |
| Einschaltstrom | Kaltstart: 30A/115V 60A/230V |
| Leckstrom | <3,5 mA/240 VAC |
| Schutz | Überlast | Nennausgangsleistung 115 % ~ 135 % Startüberlastschutz |
| Schutzart: Schluckaufmodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands |
| Überspannung | 13,8–16,2 V | 18,75–21,75 V | 28,8–33,6 V | 41,4–48,6 V | 55,2–64,8 V |
| Schutzart: O/P-Spannung abschalten, Klemmung durch Zenerdiode |

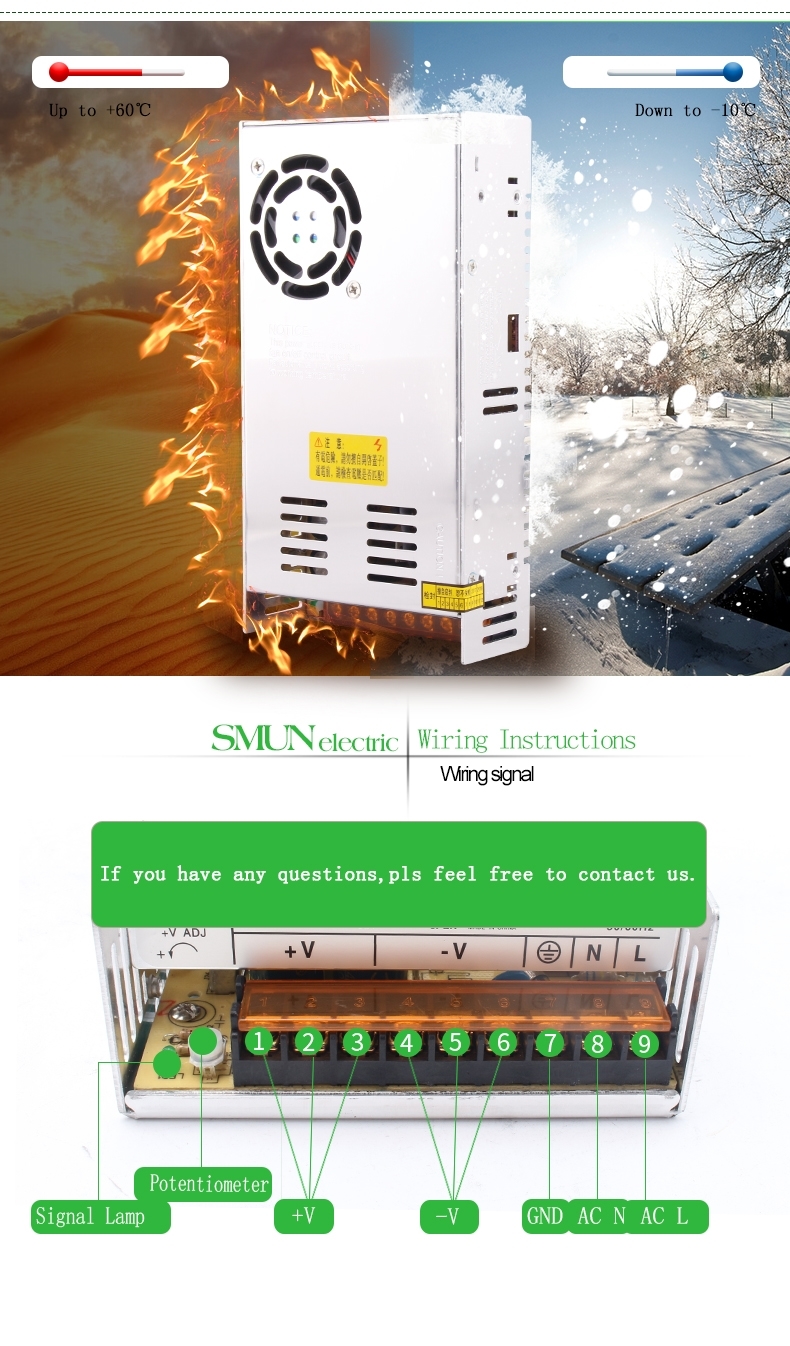

| Umfeld | Arbeitstemperatur | -10℃~+60℃ |
| Arbeitsfeuchtigkeit | 20–90 % relative Luftfeuchtigkeit |
| Lagertemperatur, Luftfeuchtigkeit | -20~+85℃,20%-90%RH |
| Temperaturkoeffizient | ±0,03 %℃(0-50℃) |
| Vibration | 10 ~ 500 Hz, 5G 12 Min./1 Zyklus, Zeitraum für 72 Min. jeweils entlang der X-, Y- und Z-Achse |
Sicherheit
&
EMC | Sicherheitsstandards | Einhaltung der Sicherheitsstandards CE und GB4943.1 EN 60950.1 |
| Spannung standhalten | I/PO/P:1,5 KVAC I/P-FG:1,5 KVAC O/P-PG:0,5 KVAC |
| Isolationswiderstand | I/PO/P, I/P-FG, O/P-FG: 100 M Ohm / 500 VDC / 25 ℃ / 70 % relative Luftfeuchtigkeit |
| EMV-Emissionen | EN61000-3-2:2014/EN61000-3-3:2013 |
| EMV-Störfestigkeit | EN 55032:2015/EN55035:2017/60950-1 |
| Andere | MTBF | ≥720,6.000 Stunden MIL-HDBK-217F (25℃) |

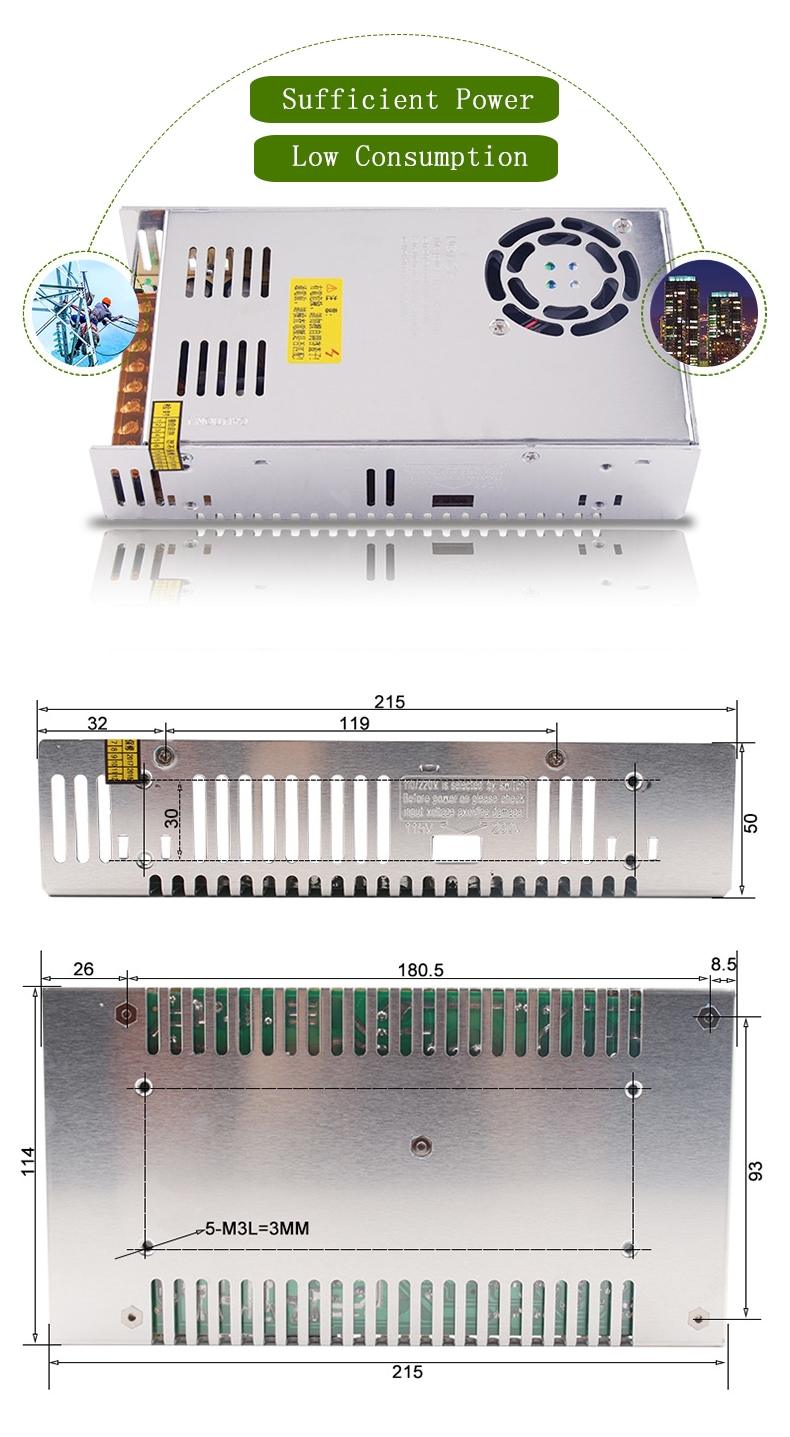

| Größe | L215*B115*H50mm |
| Verpackung | 0,9 kg |
| Notiz | 1. Alle NICHT speziell genannten Parameter werden bei 230 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.
2. Welligkeit und Rauschen werden bei einer Bandbreite von 20 MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit parallelen Kondensatoren von 0,1 uf und 47 uf abgeschlossen ist.
3. Toleranz: umfasst Einstelltoleranz, Leitungsregulierung und Lastregulierung.
4. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung des Ausgangs erforderlich. Einzelheiten entnehmen Sie bitte der Derating-Kurve.
5. Das Netzteil sollte als Teil der Komponenten im System betrachtet werden. Bei allen EMV-Tests werden die Testproben auf einer Metalleisenplatte mit einer Dicke von 1 mm, einer Länge von 360 mm und einer Breite von 360 mm getestet. |
|
|
|
|
|
|
