Sind alle die Schaltschalteingänge gleich?

Anzahl Durchsuchen:175     Autor:Site Editor     veröffentlichen Zeit: 2025-07-28      Herkunft:Powered

Bei der Auswahl eines Switching -Netzteils für Ihre Anwendung - ob für industrielle Steuerung, LED -Beleuchtung, Automatisierungsgeräte oder Telekommunikationssysteme - ist es verlockend, anzunehmen, dass alle Modelle gleich sind. Schließlich teilen sie häufig ähnliche Spannungsbewertungen, Formfaktoren und forderten Effizienzniveaus. Aber hier ist die Wahrheit: Nicht alle Schaltnetzvorräte werden gleich geschaffen . Unter der Oberfläche befindet sich ein komplexes Ökosystem der Designphilosophien, Komponentenauswahl, Sicherheitsprotokolle und anwendungsspezifische Merkmale, die die Leistung, Zuverlässigkeit und Sicherheit erheblich beeinflussen können.

In diesem Artikel werden wir tief in die Nuancen des Wechsels der Stromversorgung eintauchen, ihre definierenden Merkmale aufschlüsseln und Ihnen helfen, zu verstehen, was eine hochwertige Einheit von einem minderwertigen unterscheidet. Diese Erkundung gilt nicht nur für Ingenieure, sondern für alle, die zuverlässige, lang anhaltende elektrische Leistung schätzen.


Was ist ein Schaltnetzgeschäft?

Vor dem Vergleich müssen wir zunächst definieren, was wir vergleichen. Eine Schaltnetzversorgung (auch als Switch-Mode-Stromversorgung oder SMPS bezeichnet) ist ein elektronisches Gerät, das elektrische Leistung effizient von einer Form in eine andere umwandelt, typischerweise von AC zu reguliertem Gleichstrom. Dies erreicht dies mithilfe von elektronischen Hochgeschwindigkeitsschalt- und Energiespeicherkomponenten wie Induktoren oder Kondensatoren.

Kernfunktionen und Betrieb

Die Schlüsselfunktion einer Schaltnetzversorgung besteht darin, die Ausgangsspannung trotz der Variationen von Last oder Eingang zu regulieren. Dies wird erreicht durch:

  • Hochfrequenzwechseltransistoren , die die Eingangsspannung hacken.

  • Transformatoren , die Spannungsniveaus isolieren und konvertieren.

  • Gleichrichter und Filter , die den Ausgang glätten.

Im Vergleich zu linearen Netzteilen sind SMPS-Einheiten leichter, kompakter und energieeffizienter. Ihre Komplexität erfordert jedoch qualitativ hochwertige Engineering, um eine langfristige Zuverlässigkeit zu gewährleisten.

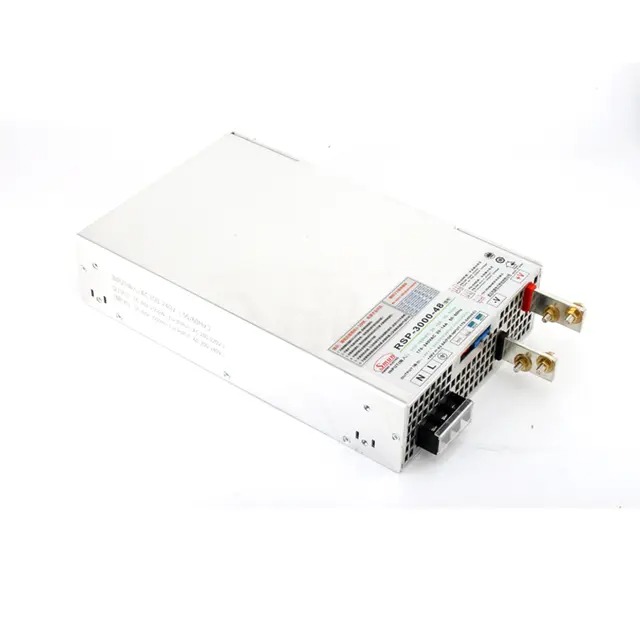

Stromversorgung wechseln

Wichtige Unterschiede zwischen dem Schaltnetzmittelverbrauch

Trotz oberflächlicher Ähnlichkeiten kann sich die Schaltungsversorgungsvorräte in mehreren wichtigen Faktoren erheblich unterscheiden. Die folgenden Aspekte sollten beim Vergleich von Einheiten berücksichtigt werden:

1. Ausgangs- und Spannungstoleranz

Einige Netzteile werben für eine feste Ausgangsspannung, bieten jedoch eine sehr begrenzte Toleranz für Schwankungen. Eine qualitativ hochwertige Versorgung, wie beispielsweise eine bei 100 W 12 V 8,5A , wird die Leistung auch unter unterschiedlichen Lastbedingungen in einem streng regulierten Rand beibehalten. Immer überprüfen:

  • Spannungsregelung (%): Wie stark die Spannung unter Last variiert.

  • Ripple-Rauschen (MVP-P): Die Glätte des Ausgangs.

  • Effizienz (%): das Ausgangsverhältnis zu Eingangsleistung.

Diese technischen Werte machen einen großen Unterschied bei der Stromversorgung der empfindlichen Elektronik, die möglicherweise mit leichten Spannungsabschlägen oder Spikes fällen kann.

Parameter hochwertige Versorgung mit geringer Qualität
Spannungsregulierung ± 1% ± 5% oder schlechter
Ripple & Lärm <120mvp-p > 200mvp-p
Effizienz ≥ 88% ≤ 75%

2. Wärmemanagement und Kühlung

Ein weiteres großes Unterscheidungsmerkmal ist, wie gut das Gerät die Wärmeabteilung behandelt . Wärme ist der stille Killer der Stromeelektronik, und ohne ordnungsgemäßes thermisches Design verschlechtern sich die internen Komponenten schnell.

Erweiterte Switching -Netzteile Funktion:

  • Effiziente Luftkonvektion oder Lüfterkühlung.

  • Übertemperaturschutz (OTP).

  • Eingebaute Kühlkörper an kritischen Komponenten.

Low-End-Alternativen haben häufig keine thermischen Abschaltmechanismen, wodurch sie zu einer tickenden Zeitbombe sind, wenn sie in geschlossenen oder hohen Temperaturumgebungen installiert werden.

3.. Schutzmechanismen

Der robuste Schutz ist für kritische Anwendungen nicht verhandelbar. Suchen Sie nach Einheiten, die mehrere Schutzschichten enthalten , darunter:

  • Überlastschutz (OLP): verhindert Schäden bei hohen Lastbedingungen.

  • Kurzschlussschutz (SCP): Schnitt die Ausgabe, wenn ein Kurzschluss erkannt wird.

  • Überspannungsschutz (OVP): Schutz der Last vor übermäßiger Spannung.

  • Übertemperaturschutz (OTP): Schaltet das Gerät vor einer Überhitzung ab.

Ein Schaltnetzteil ohne diesen Schutz könnte im Voraus weniger kosten, aber er könnte auf lange Sicht zu Ausfallzeiten, Ausfallzeiten oder sogar Brandrisiken führen.


Anwendungsspezifische Anpassung

Einer der am meisten übersehenen Aspekte ist, wie gut das Angebot für Ihre spezifische Anwendung optimiert ist . Eine in einem LED -Display verwendete Stromversorgung benötigt sehr unterschiedliche Eigenschaften im Vergleich zu einem in einem Industriekontroller verwendeten.

Faktoren, die für bestimmte Anwendungen berücksichtigt werden müssen

  1. Größe und Montage : Kompakte Konstruktionen mit Standardschraubanschlussblöcken vereinfachen die Integration.

  2. Zertifizierungen : Sicherheit und EMC -Einhaltung (z. B. CE, ROHS, UL) sind entscheidend für die Einhaltung der behördlichen Standards.

  3. Umgebungsbedingungen : Versorgung mit breiten Betriebstemperaturbereichen (z. B. -30 ° C bis +70 ° C) sind in extremen Umgebungen langlebiger.

  4. Startzeit : Eine schnelle Reaktion ist für Automatisierungssysteme, die Feedback in Echtzeit erfordern, unerlässlich.

Die Auswahl eines 'allgemeinen Netzteils' mag kostengünstig erscheinen, aber das Nichtübereinstimmung der Spezifikationen kann aufgrund von Ineffizienzen oder vorzeitigen Ausfällen zu höheren Lebenszykluskosten führen.


FAQs - Häufige Fragen zum Umschalten von Netzteilen

Um die Verwirrung zu verdeutlichen, sind hier einige häufig gestellte Fragen, die Benutzer bei der Auswahl der Schaltnetzvorräte haben:

Q1. Kann ich für meine Anwendung eine Schaltnetzversorgung verwenden?

Nicht immer. Die falsche Spannung, der unzureichende Schutz oder die thermischen Probleme können zu Fehlern oder sogar gefährlichen Situationen führen. Passen Sie immer die Spezifikationen des Geräts mit den genauen Anforderungen Ihrer Anwendung an.

Q2. Warum wird mein Netzteil auch bei Lichtbelastung heiß?

Dies kann auf eine geringe Effizienz oder eine schlechte Wärmeableitung hinweisen . Überprüfen Sie, ob das Gerät konvektionsgekühlt oder fächergekühlt ist. Wenn es keinen Luftstrom gibt oder die Stromversorgung von OTP fehlt, ist er nicht sicher.

Q3. Ist Ripple Lärm wichtig?

Ja. Ripple -Rauschen kann sensitive elektronische Schaltkreise beeinträchtigen, insbesondere in Kommunikationssystemen, Sensoren oder Audiogeräten. Ein hoher Ripple-Wert ist eine rote Fahne für die interne Filterung von geringer Qualität.

Q4. Was ist die erwartete Lebensdauer eines guten Netzteils?

Qualitätseinheiten können 5 bis 10 Jahre oder mehr dauern , insbesondere wenn sie mit Schutzmerkmalen und Nennkomponenten ausgestattet sind. Billigere Einheiten können innerhalb eines Jahres aufgrund minderwertiger Kondensatoren oder mangelnder thermischer Schutz scheitern.

Q5. Unterstützen alle Vorräte den universellen AC -Eingang?

Viele Premium -Modelle unterstützen 85–264VAC und sind damit für den internationalen Gebrauch geeignet. Einige kostengünstige Einheiten akzeptieren jedoch nur schmale Wechselstrombereiche (z. B. 110–120 V), was die Flexibilität begrenzt.

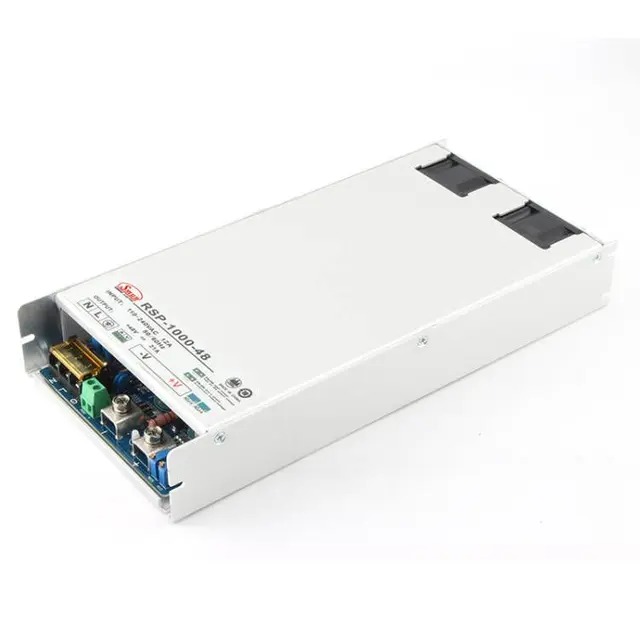

Stromversorgung wechseln

Praktische Richtlinien für die Auswahl des richtigen Schaltnetzteils

Die Auswahl der rechten Einheit ist mehr als die Überprüfung der Ausgangsspannung und des Stroms. Hier sind mehrere Experten -Tipps, die Ihnen helfen, eine fundierte Entscheidung zu treffen:

1. Für die Langlebigkeit

Wählen Sie immer eine Stromversorgung mit 20–30% höherer Leistung als Ihre maximale Belastung. Wenn Ihr System beispielsweise 80W benötigt, entscheiden Sie sich für eine 100 -W -Einheit, um einen kühleren Betrieb und eine längere Lebensdauer zu gewährleisten.

2. Überprüfen Sie die Umweltbewertungen

Lieferungen in staubigen, feuchten oder hohen Vibrationsumgebungen sollten IP-Bewertungen oder konforme Beschichtung auf PCB-Boards anbieten, um Korrosion und Staubeindrückung zu widerstehen.

3. Erfordern Sie die vollständige Dokumentation

Fragen Sie immer nach einem vollständigen Datenblatt , einschließlich Sicherheitszertifizierungen, mechanischen Zeichnungen und Schaltplänen. Dies stellt sicher, dass Sie ein legitimes, getestetes Produkt kaufen.

4. Vermeiden Sie übermäßig billige Einheiten

Wenn der Preis zu gut erscheint, um wahr zu sein, ist es wahrscheinlich. Unterkostbare Modelle schneiden häufig die Ecken an Sicherheitskomponenten ab oder verwenden minderwertige Kondensatoren, was zu katastrophalen Ausfällen führen kann.


Abschluss

Also, sind alle die gleichen Schaltungsversorgungen gleich? Die Antwort ist eine klare Nr . Die tatsächlichen Unterschiede liegen in den technischen Auswahlmöglichkeiten, Komponentenqualität, Schutzmerkmalen und Eignung für Ihre Anwendung. Was wie geringfügige Unterschiede in den Spezifikationen erscheinen können, kann den Unterschied zwischen sicherem, effizientem Betrieb und Systemschädigungsfehler bedeuten.

Die Investition in ein qualitativ hochwertiges Switching-Netzteil ist eine intelligente, langfristige Entscheidung-insbesondere im Umgang mit missionskritischen oder sicherheitsempfindlichen Geräten. Denken Sie daran, die Stromversorgung ist das Herzstück der Energie Ihres Systems. Wählen Sie mit Bedacht.
