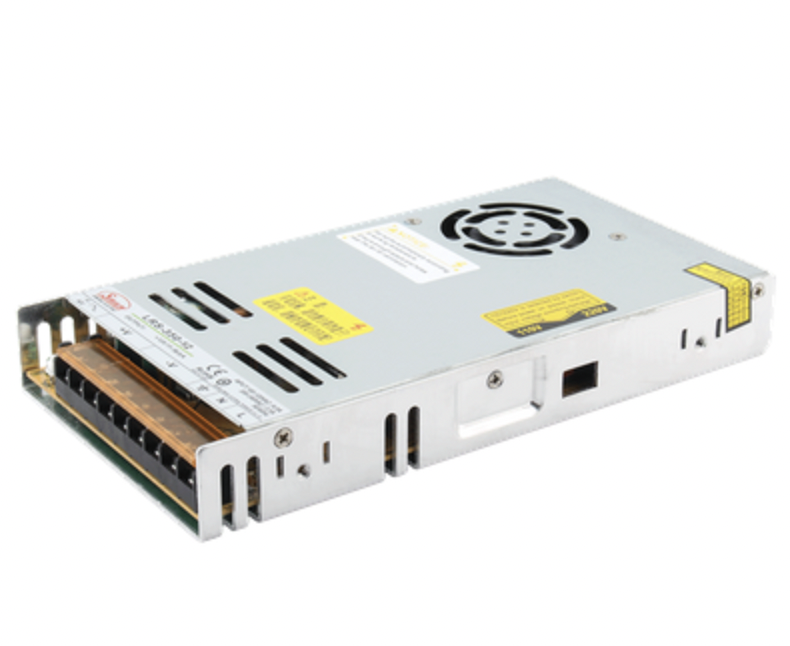

Da die Welt Energiefragen immer mehr Aufmerksamkeit schenkt, wird der Energieverbrauch elektronischer Produkte immer wichtiger. Die Reduzierung des Standby-Stromverbrauchs und die Verbesserung der Stromversorgungseffizienz sind zu einem dringend zu lösenden Problem geworden. Obwohl das herkömmliche linear stabilisierte Netzteil über eine einfache Schaltungsstruktur und einen zuverlässigen Betrieb verfügt, weist es Nachteile wie einen geringen Wirkungsgrad, ein großes Volumen, einen hohen Kupfer- und Eisenverbrauch, eine hohe Betriebstemperatur und einen kleinen Einstellbereich auf. Um die Effizienz zu verbessern, hat man ein Schaltnetzteil mit einem Wirkungsgrad von über 85 % und einem breiten Spektrum an Spannungsregelungen entwickelt. Darüber hinaus verfügt das Schaltnetzteil auch über die Eigenschaften einer hohen Spannungsstabilisierungsgenauigkeit und verwendet keine Leistungstransformatoren, was es zu einem idealen geregelten Netzteil macht. Als eine Art Schaltnetzteil ähnelt das DR-Din-Schienennetzteil auch dem Schaltnetzteil. Lassen Sie uns nun das Funktionsprinzip des Schaltnetzteils vorstellen.
Hier ist die Inhaltsliste:
1.Verbindungskontrollmethode
2.Grundschaltung
3. Steuerkreis
Methode zur Verbindungssteuerung
Schaltnetzteil Verbindungssteuerungsmethoden werden in zwei Typen unterteilt: Breitenmodulation und Frequenzmodulation. In praktischen Anwendungen wird häufiger die Breitenmodulation verwendet. Bei den derzeit entwickelten und verwendeten integrierten Schaltnetzteilen für Schaltnetzteile handelt es sich größtenteils ebenfalls um Impulsbreitenmodulationsschaltungen. Bei einem unipolaren Rechteckimpuls hängt die mittlere Gleichspannung von der Breite des Rechteckimpulses ab. Je breiter der Impuls, desto höher ist der durchschnittliche Gleichspannungswert. Die durchschnittliche Gleichspannung kann mit der Formel berechnet werden. Unter bestimmten Bedingungen ist die durchschnittliche Gleichspannung proportional zur Impulsbreite. Solange wir versuchen, die Impulsbreite mit zunehmender Ausgangsspannung des geregelten Netzteils schmaler zu machen, kann auf diese Weise der Zweck der Spannungsstabilisierung erreicht werden.
Grundschaltung
Nach der Wechselspannung des Schaltnetzteil Wird durch die Gleichrichterschaltung und die Filterschaltung gleichgerichtet und gefiltert, entsteht eine Gleichspannung mit einem bestimmten pulsierenden Anteil, die vom Hochfrequenzwandler in eine Rechteckwelle mit dem erforderlichen Spannungswert umgewandelt wird. Schließlich wandelt das Schaltnetzteil die Rechteckspannung durch Gleichrichtung und Filterung in die erforderliche Gleichspannung um.
Steuerkreis
Der Steuerkreis des Schaltnetzteil ist ein Pulsweitenmodulator, der hauptsächlich aus einem Abtaster, einem Komparator, einem Oszillator, einer Pulsweitenmodulation und einer Referenzspannungsschaltung besteht. Dieser Teil der Schaltung wurde inzwischen integriert und es wurden verschiedene integrierte Schaltkreise zum Schalten von Netzteilen hergestellt. Die Steuerschaltung wird verwendet, um das Verhältnis der Schaltzeit des Hochfrequenz-Schaltelements anzupassen, um den Zweck der Stabilisierung der Ausgangsspannung zu erreichen.
Alles in allem besteht das Funktionsprinzip des Schaltnetzteils darin, dass das Schaltnetzteil durch die Schaltungssteuerung der Schaltröhre mit hoher Geschwindigkeit ein- und ausgeschaltet wird. Auch das Funktionsprinzip des DR-Din-Schienennetzteils ähnelt dem des Schaltnetzteils.
