Was ist das Funktionsprinzip eines DC-DC-Wandlers?

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2022-07-26      Herkunft:Powered

Der DC-DC-Wandler ist eines der wichtigen Stromversorgungsgeräte. In diesem Artikel werden wir über die Klassifizierung der Stromversorgung und das Funktionsprinzip sprechen DC-DC-Wandler.


Hier ist die Inhaltsliste:

  • Wie ist die Klassifizierung des Netzteils?

  • Was ist das Funktionsprinzip eines DC-DC-Wandlers?

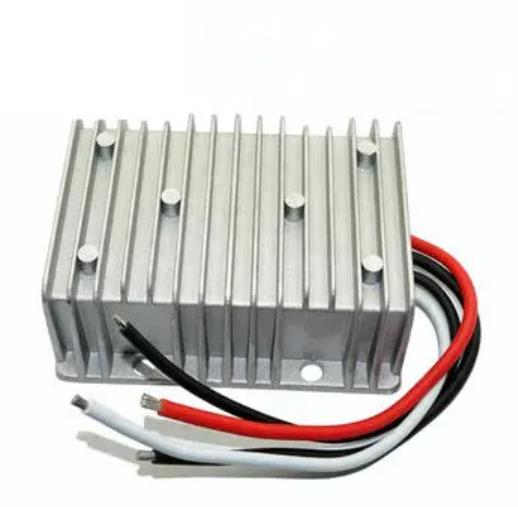

DC-DC-Wandler



Wie ist die Klassifizierung des Netzteils?

Das Netzteil ist ein spezielles Gerät, das andere Formen von Elektrizität in Strom umwandelt. Es gibt gewöhnliche Netzteile und spezielle Netzteile. Die normale Stromversorgung ist unterteilt in Schaltnetzteil, Wechselrichter-Netzteil, Wechselspannungsregler, Gleichspannungsregler, DC-DC-Netzteil, Modul-Netzteil, Wechselrichter-Netzteil, USV-Netzteil, EPS-Notstromversorgung, PC-Netzteil, Gleichrichter-Stromversorgung und so weiter. Unter diesen ist das Schaltnetzteil das am weitesten verbreitete. Das Funktionsprinzip des Schaltnetzteils besteht darin, die Ausgangsspannung oder den Ausgangsstrom durch Ändern der Einschaltzeit der Reglerröhre im Stromkreis zu ändern und so die Stabilität der Ausgangsspannung oder des Ausgangsstroms aufrechtzuerhalten. Bei der Wechselstrom-Gleichstrom-Umwandlung wird Netzstrom in Hochspannungs-Gleichstrom gleichgerichtet und dann über Gleichstrom-Gleichstrom in Niederspannungs-Gleichstrom umgewandelt, der von der Last benötigt wird DC-DC-Wandler ist der Kern der Komponenten des Schaltnetzteils, daher wird das DC-DC-Schaltnetzteil auch als a bezeichnet DC-DC-Wandler.


Was ist das Funktionsprinzip eines DC-DC-Wandlers?

Der DC-DC-Wandler ist die gebräuchlichste Art von Schaltnetzteilen, bestehend aus Dioden, Transistoren, Kondensatoren usw. Die DC-DC-Wandler ist ein wiederholter Ein-Aus-Schalter, der Gleichspannung oder -strom in hochfrequente Rechteckspannung oder -strom umwandelt und dann durch Gleichrichtung sanft in Gleichspannungsausgang umwandelt. DC-DC-Wandler Roommate-Halbleiterschalter, Gleichrichterdiode, Glattfilterdrossel und Kondensatoren sowie andere Grundkomponenten. Wenn eine galvanische Trennung zwischen Eingang und Ausgang erforderlich ist, kann ein Transformator verwendet werden, um die hochfrequente Rechteckspannung über den Transformator auf die Ausgangsseite zu übertragen.

Durch die Erhöhung der Schaltfrequenz können magnetische Geräte wie Filterinduktivitäten und Schalttransformatoren sowie Filterkondensatoren klein und leicht sein. Für DC-DC-Wandler, ist die Wellenform der auf beiden Seiten des Schalters S addierten Spannung US ungefähr eine Rechteckwelle, während die Wellenform durch den Strom IS ungefähr eine Dreieckwelle oder eine Dreieckwelle mit Stufen ist. Sein Arbeitszyklus ist in der Gleichung definiert: T ist der Schalter, S Ein-/Ausschaltperiode; TON ist die Einschaltzeit des Schalters S; TOFF ist die Ausschaltzeit des Schalters S.

Die Schaltwellenform des DC-DC-Wandler steuert das Tastverhältnis, indem es den Betriebszyklus T konstant hält, eine Pulsweitenmodulation (PWM), die die Ein-/Ausschaltzeit steuert, und eine Frequenzmodulation (PWM), die die Einschaltzeit TON konstant hält und den Betriebszyklus T ändert. Wenn jedoch die Da die Schaltfrequenz niedrig ist, erfordert das frequenzmodulierte PFM-Verfahren einen großen Trenntransformator mit einem Eingangs-/Ausgangsfilter, was unwirtschaftlich und zu groß ist, um in der Realität akzeptiert zu werden. Daher sollte die Schaltfrequenz dieser Betriebsmethode hoch genug sein .


Das Funktionsprinzip des DC-DC-Wandler macht es in seiner Rolle und Verwendung einzigartig. In mehr als einem Jahrzehnt Forschung und Entwicklung im Bereich Stromversorgung und Sensorik. Wir halten uns stets an den Zweck „Der Kunde zuerst, die Marke zuerst, Technologie zur Verbesserung des Lebens“ und die Verpflichtung „Qualität, Integrität, bester Service, neueste Technologie“, verpflichtet zu umfassendem Service und bieten Qualitätsprodukte , um die Bedürfnisse verschiedener Kunden zu erfüllen und die Nachfrage des diversifizierten Marktes zu erfüllen. Wenn Sie relevante Anforderungen haben, besuchen Sie gerne unsere offizielle Website:https://www.smunchina.com. für Beratung und Verständnis. Vielen Dank für Ihre Unterstützung.
