Beim Entwerfen oder Auswahl einer Stromquelle für die Elektronik stehen zwei Haupttypen in den Fokus: lineare Stromversorgung und Schaltleistung . Beide haben ihren Platz in industriellen, gewerblichen und Verbraucheranwendungen, arbeiten jedoch nach sehr unterschiedlichen Prinzipien und dienen unterschiedlichen Zwecken. Dieser Artikel taucht tief in die Unterschiede, Vorteile, Einschränkungen und Anwendungen dieser beiden wesentlichen Technologien ein.
Erkunden wir die Nuancen von linearem VS -Schaltnetzmittel und helfen Ihnen, eine fundierte Entscheidung zu treffen.
Einführung in die Grundlagen der Stromversorgung
Jedes elektronische Gerät basiert auf einer stabilen und zuverlässigen Stromquelle. Die Aufgabe einer Stromversorgungseinheit (PSU) besteht darin, die elektrische Energie von einer Form in eine andere zu konvertieren - typisch vom Wechselstrom (AC) in den Gleichstrom (DC) - bei den erforderlichen Spannung und Strom.
Für diese Konvertierung werden zwei dominante Technologien verwendet:
Während beide ähnliche Aufgaben ausführen, unterscheiden sich die interne Architektur, die Energieeffizienz, die thermische Leistung und die Größe dramatisch. Eine lineare Stromversorgung verwendet einen Transformator und einen linearen Regulatoren, um die Spannung abzusetzen. Im Gegensatz dazu verwendet eine Schaltnetzversorgung hochfrequente Schaltkomponenten und fortschrittliche Schaltkreise, um Spannung und Strom zu regulieren.
Diese grundlegende Unterscheidung führt zu einer Reihe von Leistungsmerkmalen und Eignung in verschiedenen Anwendungen.

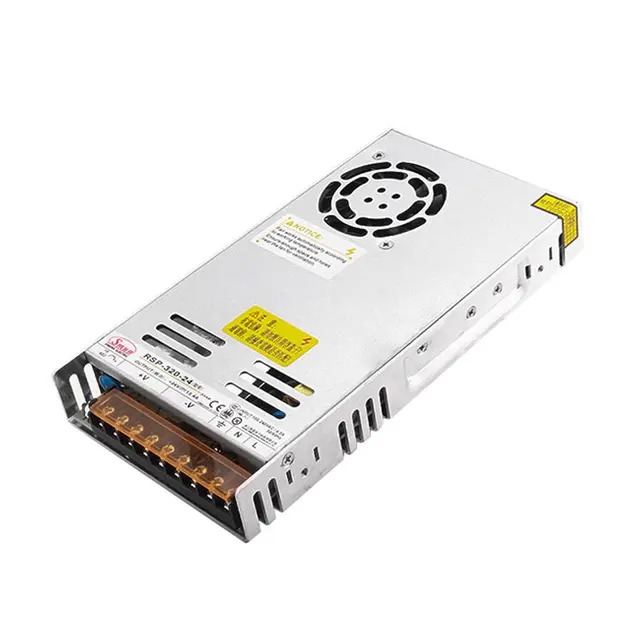

Was ist ein Schaltnetzgeschäft?

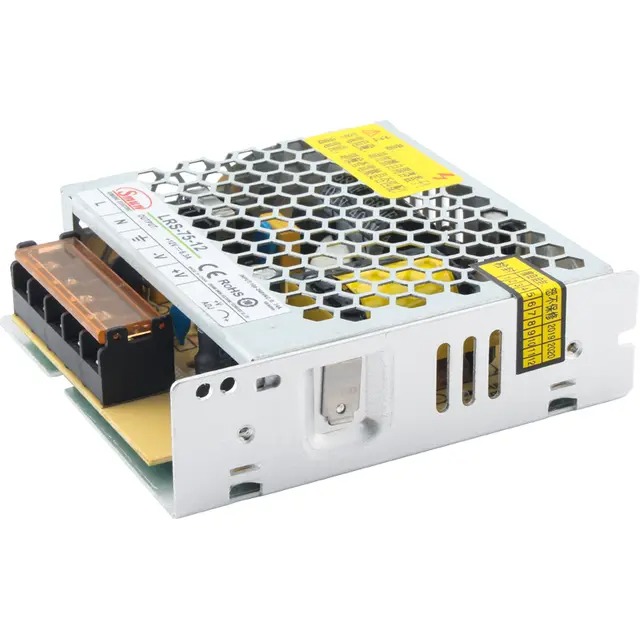

Eine Schaltnetzversorgung -auch als SMPS (Switch-Mode Netzteil) bezeichnet-stellt die elektrische Leistung unter Verwendung von Hochfrequenzschaltregulatoren und Energiespeicherkomponenten wie Induktoren und Kondensatoren durch. Die LRS-100-Serie ist beispielsweise eine kompakte und effiziente AC-DC-Schaltnetzversorgung, die in industriellen Steuerungssystemen, LED-Beleuchtung und Kommunikationsgeräten weit verbreitet ist.
Wie es funktioniert
Umschaltungsversorgungsfunktion durch schnelles Ein- und Ausschalten der Halbleitergeräte wie Transistoren oder MOSFETs. Hier ist eine vereinfachte Aufschlüsselung:
Wechselstromeingang : Die Versorgung akzeptiert die Standard -Wechselspannung.
Gleichberechtigung und Filterung : Die Wechselstromspannung wird unter Verwendung eines Brückengleichungs- und Filterkondensatoren in DC umgewandelt.
Hochfrequenzumwandlung : Die DC-Spannung wird in einen Hochfrequenzoszillator (typischerweise 20 kHz-1MHz) eingespeist.
Transformation und Regulierung : Die Spannung wird über einen Transformator auf oder abgestiegen und unter Verwendung von Rückkopplungsschleifen gesteuert.
Ausgangsfilterung : Der Ausgang wird geglättet, um saubere Gleichstromleistung bereitzustellen.
Vorteile des Wechsels der Netzteile
Hohe Effizienz (bis zu 90%+)
Kompaktes Design
Breiter Eingangsspannungsbereich
Niedriger Wärmeausgang
Globale Kompatibilität für Wechselstromeingaben
Diese Merkmale machen die Schaltnetzlieferungen ideal für moderne Anwendungen, bei denen Platz, Wärmemanagement und Energieeffizienz von größter Bedeutung sind.
Was ist eine lineare Stromversorgung?
Eine lineare Stromversorgung ist die traditionellere Form von Wechselstrom zur DC -Stromumwandlung. Es stützt sich darauf, dass ein Transformator die Spannung abschließt, und verwendet lineare Spannungsregulatoren, um eine konstante Ausgangsspannung aufrechtzuerhalten. Obwohl in vielen Bereichen weitgehend ersetzt durch Schalttypen ersetzt, werden lineare Netzteile in bestimmten Anwendungen, in denen elektrisches Rauschen minimiert werden muss, weiterhin verwendet.
Wie es funktioniert
Die Operation ist relativ einfach und beinhaltet die folgenden Phasen:
Wechselstromeingang : Standard -Wechselstromgipfel tritt in den Transformator ein.
Spannungsumwandlung : Der Transformator reduziert die Spannung auf das gewünschte Niveau.
Gleichberechtigung und Filterung : Konvertiert Wechselstrom mit einem Gleichrichter und einem Filter in DC.
Spannungsregelung : Ein linearer Regler sorgt für einen stabilen Ausgang, auch wenn der Eingang schwankt.
Nachteile der linearen Netzteile
Geringe Effizienz (oft <60%)
Schwer und sperrig
Die Wärmeerzeugung erfordert große Wärmekühlkörper
Begrenzter Eingangsspannungsbereich
Da die lineare Netzteile überschüssige Energie als Wärme leiten, sind sie ineffizient und für hohe Strom- oder kompakte Anwendungen weniger geeignet.
Linear gegen Switching Netzteil-Nebenseite Vergleich
Um die Unterschiede zu visualisieren, finden Sie hier ein vereinfachtes Vergleichdiagramm:
| Linear | der Stromversorgungsversorgung | linearer Stromversorgungsversorgung |
| Effizienz | 40% - 60% | 80% - 95% |
| Größe und Gewicht | Groß und schwer | Kompakt und leicht |
| Wärmeissipation | Hoch | Niedrig |
| Ausgangsrauschen | Sehr niedrig (ruhig) | Höher (aber überschaubar) |
| Eingabebereich | Eng | Breiter Wechselstromeingangsbereich |
| Entwurfskomplexität | Einfach | Komplexe Schaltkreise |
| Kosten (pro Watt) | Hoch | Niedriger pro Watt |
| Bester Anwendungsfall | Audio, Laborausrüstung | Industrie, Beleuchtung, Computer |
Diese Tabelle verstärkt, warum das Umschalten von Netzteilen wie die LRS-100-Serie die moderne Energielandschaft dominieren.
Warum in modernen Anwendungen das Schalten von Netzteilen wählen?
Mit zunehmenden Anforderungen an Energieeffizienz, kompakten Formfaktoren und Kosteneffizienz sind die Umschaltungsversorgungsversorgung in vielen Branchen jetzt die Lösung. Hier ist der Grund:
Energieeffizienz und grüne Konformität
Der Energieverbrauch ist jetzt sowohl ökologisch als auch wirtschaftlich ein globales Problem. Das Umschalten von Netzteilen erzielen höhere Umrechnungsraten, was zu niedrigeren Energiekosten und reduzierter CO2 -Fußabdrücke führt. Sie entsprechen den internationalen Energieeffizienzstandards wie Energy Star , ERP und 80 Plus und machen sie ideal für den globalen Einsatz.
Vielseitigkeit und Flexibilität
Das Schalten von Netzteilen bieten breite Eingangsspannungsbereiche (wie 85 ~ 264 VAC), was sie perfekt für die internationale Verwendung eignet, ohne Spannungswandler zu benötigen. Diese Funktion ist für Automatisierungssysteme, LED -Treiber und Telekommunikationsgeräte von entscheidender Bedeutung.
Platzsparende und leichte Design
Geräte werden kompakter und tragbarer. Traditionelle lineare Stromversorgungen mit ihren großen Transformatoren und Heizkühlkörpern kämpfen darum, in diese schrumpfenden Räume zu passen. Switching Netzteile verwenden Hochfrequenztransformatoren und ermöglichen einen viel kleineren Fußabdruck.
Häufige FAQs: Ihre besten Fragen beantwortet
Lassen Sie uns einige häufig gestellte Fragen im Zusammenhang mit dem Umschalten und linearen Stromversorgungen ansprechen:
F1: Welches Netzteil ist zuverlässiger - linear oder wechseln?
A1: Beide können zuverlässig sein, wenn sie gut gestaltet sind. Die Schaltversorgungsversorgung ist jedoch aufgrund des besseren thermischen Managements tendenziell effizienter und länger anhaltender.
F2: Ist das Geräusch einer Schaltleistung schädlich zu empfindlichen Geräten?
A2: Nicht normalerweise. Die meisten Schaltnetzvorräte enthalten Filter, um EMI/RFI zu minimieren. Für ultra-sensitive Audio- oder HF-Geräte sind lineare Lieferungen möglicherweise vorzuziehen.
F3: Wechseln Sie die Netzteile teurer?
A3: Nicht unbedingt. Während die internen Komponenten komplexer sind, machen die Massenproduktion und eine höhere Effizienz häufig die Schaltnetzmittel im Laufe der Zeit kostengünstiger.
F4: Kann ich ein Schaltnetzteil für Audiosysteme verwenden?
A4: Es hängt von der Anwendung ab. Für High-End-Audiogeräte bieten lineare Lieferungen möglicherweise aufgrund von geringerem elektrischem Rauschen eine bessere Leistung, aber viele moderne Designs verwenden die Schaltvorräte mit angemessener Filterung.
Abschluss
Die Entscheidung zwischen linearem und schaltender Stromversorgung hängt von Ihren spezifischen Anwendungsanforderungen ab.
Wenn Sie saubere Leistung und ultra-niedrige Geräusche priorisieren und Platz oder Wärme kein Problem darstellen, sind lineare Stromversorgungen möglicherweise immer noch passend.
Wenn Sie jedoch mit arbeiten räumlich begrenzten , hohen Effizienz und global eingesetzten Systemen , steht keine Frage: Ein Schaltnetzteil wie die LRS-100-Serie ist die intelligentere Wahl.
Diese kompakten Leistungslösungen kombinieren Effizienz, Vielseitigkeit und Kosteneinsparungen-eine unschlagbare Kombination für die sich schnell entwickelnden technologischen Bedürfnisse von heute.
