Was ist ein Schaltnetzteil?

Einführung

In der modernen Welt der Elektronik ist jedes Gerät – vom Smartphone-Ladegerät bis hin zu industriellen Automatisierungssystemen – auf eine zuverlässige Energieumwandlungsquelle angewiesen. Das Herzstück dieser Umwandlung ist das Schaltnetzteil , ein kompaktes und dennoch hocheffizientes Gerät, das elektrische Energie in genau die Spannung und den Strom umwandelt, die elektronische Geräte benötigen. Im Gegensatz zu älteren linearen Netzteilen bieten Schaltnetzteile einen höheren Wirkungsgrad, eine geringere Wärmeentwicklung und kleinere Formfaktoren, was sie sowohl für Verbraucher- als auch für Industrieanwendungen unverzichtbar macht. Das Verständnis der Funktionsweise dieser Adapter, ihrer Vorteile und ihrer unterschiedlichen Klassifizierungen ist der Schlüssel zur Auswahl des richtigen Adapters für jeden Energieverwaltungsbedarf.

Was ist ein Schaltnetzteil?

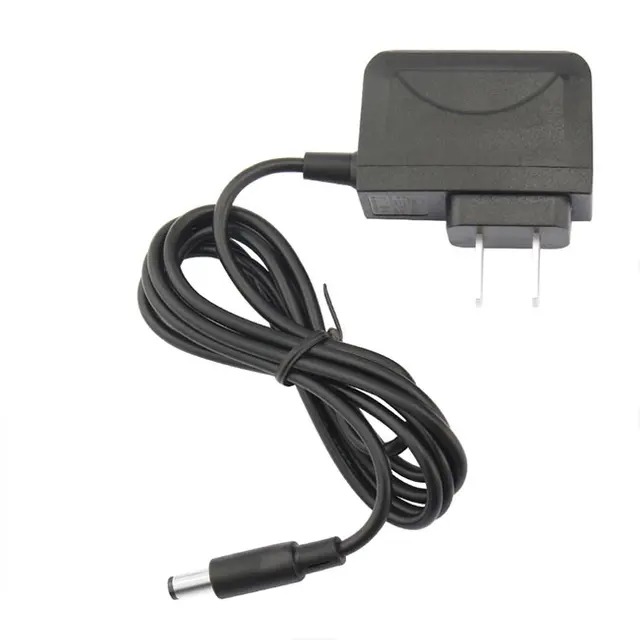

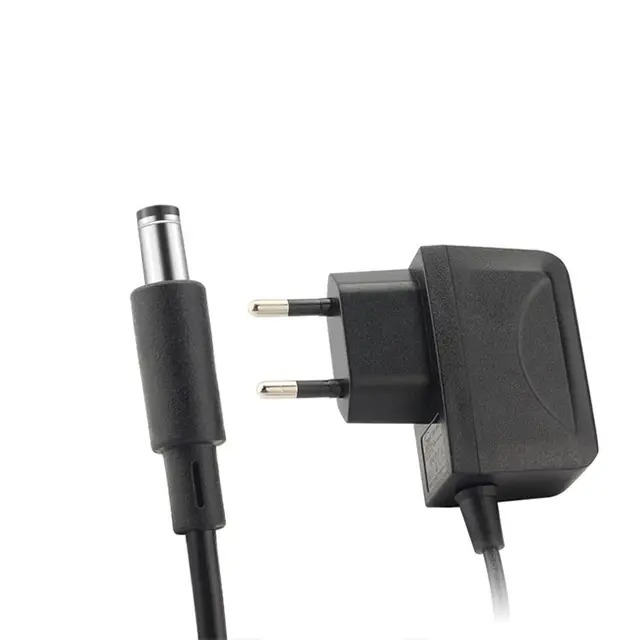

Ein Schaltnetzteil , oft auch Schaltnetzteil (SMPS) genannt , ist ein elektronisches Gerät, das elektrische Energie effizient umwandelt, indem es eine Reihe von Transistoren schnell ein- und ausschaltet. Dieser Prozess reguliert und stabilisiert die Ausgangsspannung und den Ausgangsstrom und minimiert gleichzeitig den Leistungsverlust. Anstatt einen sperrigen Transformator wie herkömmliche lineare Adapter zu verwenden, nutzen Schaltnetzteile Hochfrequenzschaltung und kleinere Komponenten, um eine höhere Effizienz und kompakte Größe zu erreichen.

Im Kern arbeitet das Schaltnetzteil nach dem Prinzip der Pulsweitenmodulation (PWM) . Durch die Steuerung der Dauer der „Ein“- und „Aus“-Zustände des Schalters kann der Adapter genau regulieren, wie viel Strom an die Last geliefert wird. Diese Methode ermöglicht es dem Adapter, trotz Schwankungen der Eingangsspannung oder der Lastbedingungen einen konstanten Ausgang aufrechtzuerhalten – eine wesentliche Funktion für empfindliche Elektronik.

So funktioniert ein Schaltnetzteil

Um das Funktionsprinzip eines Schaltnetzteils zu verstehen , ist es hilfreich, die wichtigsten Phasen der Stromumwandlung aufzuschlüsseln. Nachfolgend finden Sie eine vereinfachte Abfolge von Vorgängen:

Die Rückkopplungsschleife ist der kritischste Teil des Designs – sie stellt sicher, dass die Ausgangsspannung konstant bleibt, auch wenn die Eingangsspannung oder die Lastbedingungen variieren. Dies verleiht Schaltnetzteilen ihre hervorragende Stabilität und Anpassungsfähigkeit.

Arten von Schaltnetzteilen

Schaltnetzteile gibt es in verschiedenen Ausführungen, die jeweils für bestimmte Anwendungen geeignet sind. Ihre Klassifizierung hängt von der Nennleistung, der Umwandlungstopologie und der Funktionalität ab. Nachfolgend sind die Haupttypen aufgeführt:

Jeder Typ ist auf Effizienz und Sicherheit in seinem Betriebsbereich ausgelegt. Beispielsweise sind AC/DC-Schaltnetzteile in der Unterhaltungselektronik allgegenwärtig, während isolierte Adapter für die Vermeidung von Stromschlägen in sensiblen oder risikoreichen Umgebungen von entscheidender Bedeutung sind.

Schlüsselkomponenten und ihre Funktionen

Jedes Schaltnetzteil besteht aus wichtigen elektronischen Komponenten, die harmonisch zusammenarbeiten. Das Verständnis ihrer Rollen ermöglicht einen Einblick in die Gesamtleistung des Adapters.

1. Gleichrichterdioden: Wandeln während der ersten Eingangsstufe Wechselstrom in Gleichstrom um.

2. Filterkondensatoren: Glätten Spannungsschwankungen für einen stabilen Gleichstromausgang.

3. Schalttransistoren (MOSFETs): Fungieren als Hochgeschwindigkeitsschalter zur Steuerung des Energieflusses.

4. Transformatoren: Erhöhen oder verringern Sie die Spannung und sorgen Sie für Isolierung.

5. Optokoppler: Gewährleisten eine sichere Rückkopplungskommunikation zwischen Hoch- und Niederspannungskreisen.

6. PWM-Controller-IC: Erzeugt Schaltsignale und verwaltet den Leistungsregelkreis.

7. Ausgangsinduktivitäten und -kondensatoren: Filtern hochfrequentes Rauschen heraus, um einen sauberen Gleichstromausgang zu liefern.

Jede Komponente ist hinsichtlich Effizienz, Hitzebeständigkeit und Sicherheitskonformität optimiert. Die Komplexität des Designs dieser Adapter spiegelt das Gleichgewicht zwischen Leistung, Kosten und Zuverlässigkeit wider.

Vorteile von Schaltnetzteilen gegenüber linearen Netzteilen

Die Dominanz von Schaltnetzteilen in der modernen Elektronikindustrie ist auf mehrere entscheidende Vorteile gegenüber linearen Netzteilen zurückzuführen:

Diese Vorteile machen Schaltnetzteile ideal für energieeffiziente Designs, tragbare Geräte und Systeme mit begrenztem Platzangebot. Allerdings werden lineare Adapter immer noch in Szenarien verwendet, die extrem geringes Rauschen erfordern, wie z. B. Audioverstärkung oder Labortests.

Häufige Anwendungen von Schaltnetzteilen

Die Vielseitigkeit von Schaltnetzteilen ermöglicht es ihnen, nahezu jedes moderne elektronische Gerät mit Strom zu versorgen. Ihre Anwendungen reichen von kleinen Verbrauchergeräten bis hin zu Hochleistungs-Industriesystemen. Zu den häufigsten Anwendungen gehören:

• Unterhaltungselektronik: Smartphones, Laptops, Tablets und Smart-Home-Geräte.

• Netzwerkausrüstung: Router, Modems und PoE-Systeme.

• LED-Beleuchtungssysteme: Energieeffiziente Treiber für Wohn- und Gewerbebeleuchtung.

• Industrielle Automatisierung: Steuerungssysteme und speicherprogrammierbare Steuerungen (SPS).

• Medizinische Geräte: Diagnosegeräte, die eine präzise, ​​isolierte Stromversorgung erfordern.

• Automotive Systems: DC-DC-Wandler für Elektrofahrzeuge und Infotainmentsysteme.

Durch die Anpassung von Spannung, Strom und Formfaktor können Hersteller Adapter entwerfen, die den individuellen Anforderungen jeder Anwendung perfekt entsprechen.

Überlegungen zur Energieeffizienz und zum Leistungsfaktor

Moderne Schaltnetzteile sind nicht nur auf Leistung, sondern auch auf Umweltverträglichkeit ausgelegt. Effizienzstandards wie Energy Star , DOE Level VI und die ErP-Richtlinie schreiben strenge Grenzwerte für Stromverbrauch und Umwandlungsverluste vor.

Um diese Benchmarks zu erreichen, integrieren Adapter Folgendes:

• Leistungsfaktorkorrekturschaltungen (PFC), die die Ausrichtung der Stromwellenform an die Spannung verbessern.

• Synchrongleichrichtung zur Reduzierung von Leitungsverlusten.

• Designs mit geringem Standby-Stromverbrauch, die im Leerlaufmodus weniger als 0,1 W verbrauchen.

Hocheffiziente Adapter sparen nicht nur Energie, sondern reduzieren auch die Wärmeentwicklung, verlängern die Produktlebensdauer und senken die Betriebskosten. Dies ist besonders wichtig bei groß angelegten Einsätzen wie Rechenzentren und Smart-Home-Systemen.

Sicherheits-, Standards- und Zertifizierungsanforderungen

Sicherheit ist ein nicht verhandelbarer Aspekt jedes Schaltnetzteils . Da diese Geräte hohe Spannungen und Ströme verarbeiten, müssen sie strenge internationale Standards erfüllen. Zu den häufigsten Zertifizierungen gehören:

• UL (Underwriters Laboratories) – Gewährleistet die Einhaltung nordamerikanischer Sicherheitsstandards.

• CE (Conformité Européenne) – Erforderlich für den Verkauf im Europäischen Wirtschaftsraum.

• FCC (Federal Communications Commission) – Begrenzt elektromagnetische Störungen.

• RoHS (Restriction of Hazardous Substances) – Beschränkt die Verwendung schädlicher Materialien wie Blei oder Quecksilber.

• IEC 62368-1 – Sicherheitsnorm für Audio-/Video-, IT- und Kommunikationsgeräte.

Adapter, die diese Zeichen tragen, wurden umfangreichen Tests unterzogen, um die Integrität der Isolierung, das Wärmemanagement und die elektrische Zuverlässigkeit sicherzustellen.

Auswahl des richtigen Schaltnetzteils

Bei der Auswahl des richtigen Schaltnetzteils müssen mehrere Faktoren sorgfältig berücksichtigt werden:

1. Eingangsspannungsbereich: Entspricht den regionalen Stromstandards (z. B. 100–240 V AC für den universellen Einsatz).

2. Ausgangsspannung und -strom: Stellen Sie sicher, dass der Adapter die Nennwerte des Geräts erreicht oder leicht übertrifft.

3. Steckertyp und Polarität: Bestätigen Sie die Kompatibilität mit dem Zielgerät.

4. Effizienzbewertung: Wählen Sie Energy Star- oder Level VI-zertifizierte Modelle für eine bessere Leistung.

5. Umgebungsbedingungen: Berücksichtigen Sie Temperatur, Luftfeuchtigkeit und Schutzart (IP-Schutzart).

6. Sicherheitszertifizierungen: Überprüfen Sie immer die Einhaltung regionaler oder branchenspezifischer Standards.

Die richtige Auswahl gewährleistet Zuverlässigkeit, Sicherheit und langfristige Energieeinsparungen und verhindert gleichzeitig Fehlfunktionen oder Schäden am Gerät.

Abschluss

Das Schaltnetzteil stellt einen entscheidenden Fortschritt in der modernen Elektronik dar und vereint kompaktes Design, hohe Effizienz und universelle Kompatibilität. Von persönlichen Geräten bis hin zu industriellen Systemen ermöglichen diese Adapter eine stabile und effiziente Stromumwandlung für eine Vielzahl von Anwendungen. Das Verständnis ihrer Funktionsweise, Vorteile und Auswahlkriterien ermöglicht es Ingenieuren, Verbrauchern und Unternehmen, in einer zunehmend energiebewussten Welt intelligentere Entscheidungen zu treffen.

FAQ

1. Was ist der Hauptzweck eines Schaltnetzteils?
Es wandelt den elektrischen Wechsel- oder Gleichstromeingang in einen stabilen, geregelten Gleichstromausgang mit hohem Wirkungsgrad um, der für die Stromversorgung elektronischer Geräte geeignet ist.

2. Warum sind Schaltnetzteile effizienter als lineare?
Weil sie Hochfrequenz-Schalttransistoren verwenden, um den Leistungsverlust zu minimieren, was zu einer höheren Umwandlungseffizienz und weniger Wärme führt.

3. Sind Schaltnetzteile sicher in der Verwendung?
Ja, wenn sie Zertifizierungen wie UL, CE und FCC erfüllen. Diese stellen sicher, dass der Adapter vor Überspannung, Überhitzung und Kurzschlüssen geschützt ist.

4. Kann ich an meinem Gerät ein Schaltnetzteil mit höherer Wattzahl verwenden?
Ja, solange die Ausgangsspannung übereinstimmt und die Polarität stimmt. Das Gerät verbraucht nur so viel Strom, wie es benötigt.

5. Wie hoch ist die Lebensdauer eines Schaltnetzteils?
In der Regel zwischen 3 und 7 Jahren , abhängig von den Nutzungsbedingungen, der Belastung und der Qualität der Komponenten.
