Im Bereich der modernen Elektronik spielen Stromversorgungen eine entscheidende Rolle bei der Gewährleistung des stabilen und effizienten Betriebs von Geräten. Die Debatte zwischen linearen Stromversorgungen und Schaltnutzungsversorgungen ist eine, die häufig unter Ingenieuren, Herstellern und Beschaffungsspezialisten auftaucht. Während beide ihre Verdienste haben, bleibt eine kritische Frage bestehen: Welches Stromversorgung ist zuverlässiger - linear oder wechseln? In diesem Artikel tauchen wir tief in die technischen, betrieblichen und praktischen Aspekte beider Typen ein, um eine umfassende und informierte Antwort zu geben.

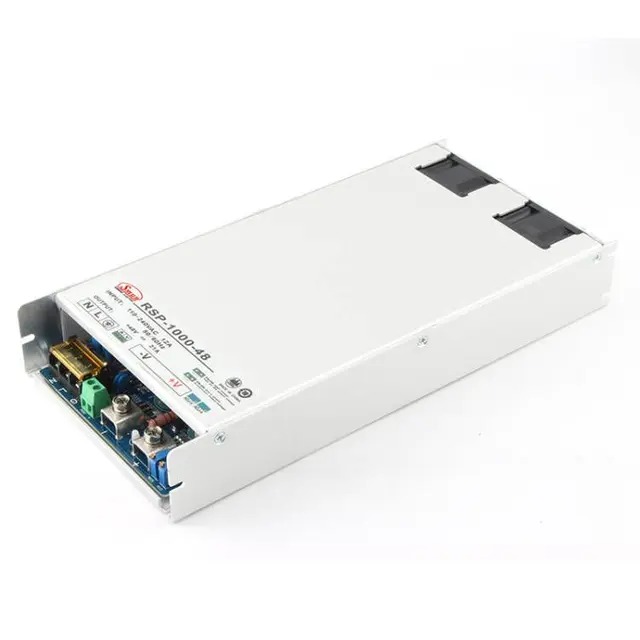

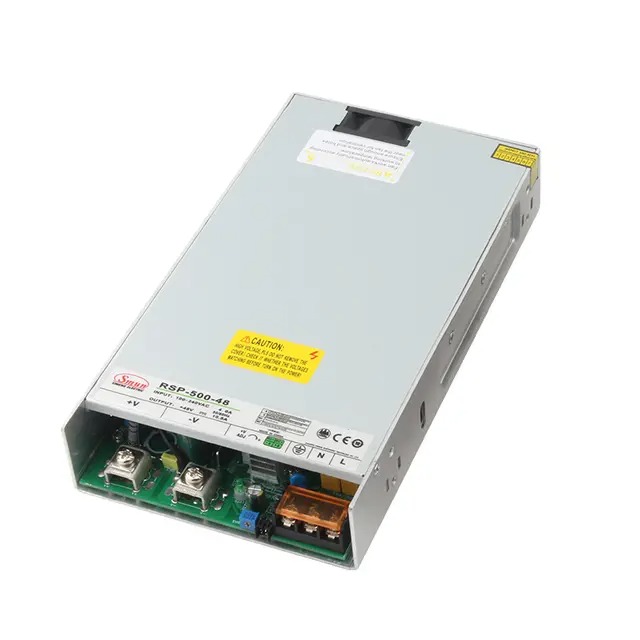

Was ist ein Schaltnetzgeschäft?
Eine als SMPS (SMPS-Stromversorgung) abzahlene Stromversorgung ist ein elektrischer Leistungswandler, der einen hochfrequenten Schaltregler zum Umwandeln der elektrischen Energie effizient umwandelt. Im Gegensatz zu herkömmlichen linearen Regulatoren, die als Wärme überschüssige Spannung abgeleitet werden, steuern die Schalten des Netztes den Energiefluss unter Verwendung von Hochgeschwindigkeitsschalttransistoren.
Schlüsselmerkmale des Umschaltungsverbrauchs der Netzteile
Hocheffizienz : Typischerweise über 85% aufgrund minimaler Wärmeverlust.
Kompaktes Design : kleinerer Größe und leichteres Gewicht aufgrund des hohen Frequenzbetriebs und der kleineren Transformatorgröße.
Breiter -Eingangsspannungsbereich : Kann Schwankungen und verschiedene Wechselspannungen flexibler verarbeiten.
Thermisches Management : Eine geringere Wärmeerzeugung verringert den Bedarf an einem umfangreichen Wärmesinken.
Diese Funktionen machen das Schaltnetzmittel ideal für eine Vielzahl von Anwendungen, einschließlich der industriellen Automatisierung, der Unterhaltungselektronik und der Kommunikationsgeräte.
Was ist eine lineare Stromversorgung?
Eine lineare Stromversorgung ist eine herkömmliche Leistungsumwandlungsmethode, die die Eingangsspannung unter Verwendung eines Transformators unter Verwendung linearer Regulatoren reguliert. Es bietet eine sehr saubere Ausgabe mit geringem Aufwand, was es für empfindliche analoge Geräte wie Audiogeräte und Laborinstrumente geeignet macht.
Schlüsselmerkmale der linearen Netzteile
Niedriges Ausgangsgeräusch und Ripple : Hervorragend für rauschempfindliche Umgebungen.
Einfachheit im Design : Weniger Komponenten und einfacheres Schaltungsdesign.
Langsamere Reaktionszeit : weniger anpassungsfähig an Lastvariationen.
Sperrig und weniger effizient : Die Effizienz liegt zwischen 30 und 60%, wobei die meisten überschüssigen Energie als Wärme abgelöst werden.
Während die linearen Netzteile einen sauberen Ausgang liefern, sind sie im Vergleich zu Schaltungsversorgungen weniger effizient und größer.
Vergleich der Zuverlässigkeit: linear gegen das Schalten von Netzteilsversorgung
Die Zuverlässigkeit der Stromversorgung wird durch mehrere Faktoren beeinflusst - Effizienz, Wärmeleistung, Haltbarkeit unter Last und Anpassungsfähigkeit der Umwelt. Die folgende Tabelle enthält einen direkten Vergleich:
| Feature | Linear | Netzteilschaltantriebsversorgungsfaktor |
| Effizienz | 30%–60% | 85%–95% |
| Größe und Gewicht | Groß und schwer | Kompakt und leicht |
| Wärmeerzeugung | Hoch | Niedrig |
| Ausgangsrauschen | Sehr niedrig | Moderat bis hoch (gefiltert) |
| Komponentenspannung | Niedrig | Höher (aufgrund des Schaltens) |
| Komplexität | Einfach | Komplexere Schaltkreise |
| Haltbarkeit unter harten Bedingungen | Niedrig | Hoch |
| Anpassungsfähigkeit an Lastschwankungen | Arm | Exzellent |
Aus der Tabelle stellen wir fest, dass das Schalten von Netzteilen lineare Modelle in den meisten praktischen Szenarien übertreffen , insbesondere wenn Größe, Effizienz und thermische Zuverlässigkeit Bedenken sind.
Reale Anwendungen: Wenn die Zuverlässigkeit zählt
Industrie- und Automatisierungsumgebungen
In Branchen, in denen Maschinen rund um die Uhr tätig sind, bieten die Schaltungsversorgung eine robustere und nachhaltigere Lösung . Ihre Fähigkeit, unter hoher Wärme- und Lastspannung effizient zu funktionieren, macht sie zur bevorzugten Auswahl bei der Herstellung von Automatisierung, Robotik und Serverausrüstung. Die Zuverlässigkeit wird hier nicht nur durch kontinuierlichen Betrieb, sondern auch durch die Widerstandsfähigkeit der Stromversorgung gegenüber Eingangsspannungsschwankungen und Temperaturschwankungen definiert.
Unterhaltungselektronik
Für kompakte elektronische Geräte wie Router, LED -Treiber und Ladegeräte dominieren die Schaltungsversorgungen den Markt. Ihre Zuverlässigkeit wird durch konsistente Ausgangsspannung , minimale Überhitzung und eine lange Lebensdauer dargestellt. Im Gegensatz dazu würden lineare Stromversorgungen größere Gehäuse und mehr Wärmeabteilung erfordern, was für tragbare oder eingebettete Systeme unpraktisch ist.
Laborgeräte und Audiogeräte
Hier halten die linearen Netzteile dank ihrer ultralrischen Ausgabe immer noch eine Nische. Für Anwendungen, bei denen elektrische Rauschen die Signalintegrität beeinflussen kann-wie Audio-Systeme mit hohem Fidelity oder Labor-Messwerkzeuge-, können Linienversorgungen eine bessere Leistung bieten. Dies sind jedoch eher spezialisierte Fälle als der Mainstream.
Häufige FAQ: Sind die Stromversorgungen laut und weniger zuverlässig?
Ein häufiges Problem beim Schalten von Netzteilen ist das Ausgangsrauschen und die elektromagnetische Interferenz (EMI) . Frühere Entwürfe litten tatsächlich unter einer höheren Ripple -Spannung und EMI, was sie für Präzisionsanwendungen weniger geeignet machte.
Moderne Schaltnetzvorräte - wie diejenigen, die mit fortschrittlichen Filter- und Abschirmtechnologien gebaut wurden, haben diese Probleme erheblich gemindert. Zu den ordnungsgemäß gestalteten Schaltvorräten gehören jetzt:
Infolgedessen hat die Zuverlässigkeit des Umschaltungsversorgungsverbrauchs exponentiell zugenommen , sodass sie auch in mäßig rauschempfindlichen Umgebungen wettbewerbsfähig sind.
Kosten vs. langfristige Zuverlässigkeit: Was sollten Sie wählen?
Die anfänglichen Kosten können manchmal bei der Auswahl eines Netzteils ein irreführender Faktor sein. Lineare Netzteile sind in grundlegenden Konfigurationen in der Regel billiger. Die jedoch langfristige Zuverlässigkeit, die Energieeinsparung und die thermische Leistung von Schaltnetzgängen überwiegen häufig die Kosten im Voraus.
Kostenberücksichtigungstabelle:
| Lineare | Versorgungsversorgungsversorgung | |
| Erstkaufkosten | Untere | Etwas höher |
| Energieeffizienzeinsparungen | Niedrig | Hoch |
| Wartungskosten | Höher (aufgrund von Wärme) | Niedriger (weniger Wärmeschäden) |
| Flexibilität des Systemdesigns | Beschränkt | Hoch |
Für den langfristigen Gebrauch, insbesondere in gewerblichen oder industriellen Umgebungen, ist das Umschalten von Netzteilen im Allgemeinen die wirtschaftlichere und zuverlässigere Wahl.
Abschluss
Nach einem detaillierten Vergleich ist das Urteil klar: Schaltversorgungsmittel bieten in den meisten modernen Anwendungen eine überlegene Zuverlässigkeit. Ihr hoher Effizienz, ihr kompakter Formfaktor, die verringerte Wärmeausgabe und die Langzeitlebensdauer machen sie zur bevorzugten Lösung für alles, von der Fabrikautomatisierung bis zur Telekommunikation.
Das heißt, lineare Stromversorgungen sind nicht veraltet . Sie bleiben in Umgebungen, in denen sehr zuverlässig . geringes Rauschen mit niedriger Priorität wie in Laborumgebungen oder Audiotechnik ist,
Wählen Sie für diejenigen, die nach einer gut engineerierten Schaltnetzteil suchen, für die Auswahl von Modellen mit:
Hohe Umwandlungseffizienz
Eingebaute Sicherheitsmerkmale (wie Kurzschlussschutz und Überlastschutz)
Zertifizierungen für Qualität und Sicherheit (z. B. CE oder UL)
Ein breiter Eingangsspannungsbereich und einen stabilen Ausgang
Zusammenfassend hat sich die Umschaltungsversorgung zu einer ausgereiften, zuverlässigen Technologie entwickelt, die den Anforderungen moderner elektronischer Systeme effektiver entspricht als ihre linearen Gegenstücke.
