Industrielle Automatisierungssysteme leben von einer konsistenten und zuverlässigen Stromversorgung. Doch ein einziger Spannungsabfall durch ein unzureichendes Gerät kann ganze Produktionslinien zum plötzlichen Stillstand bringen. Eine Unterdimensionierung Ihrer Ausrüstung führt unweigerlich zu einem unregelmäßigen Verhalten der speicherprogrammierbaren Steuerung (SPS). Außerdem kommt es zu lästigen Stolperfallen und kostspieligen, ungeplanten Ausfallzeiten. Umgekehrt verschwendet eine aggressiv überdimensionierte Einheit wertvollen Schrankraum. Es treibt die anfänglichen Investitionsausgaben (CAPEX) unnötig in die Höhe.
Die Berechnung einer genauen Stromspanne für die Stromversorgung überbrückt die kritische Lücke zwischen theoretischen elektrischen Lasten und rauen realen Betriebsbedingungen. Es stellt die Systemzuverlässigkeit sicher, ohne unnötige Komponenten aufzublähen. In diesem Ratgeber lernen Sie einen konkreten Berechnungsrahmen für den Umgang mit dynamischen Spitzen kennen. Wir werden auch wesentliche Temperatur-Derating-Regeln und spezifische Kriterien zur Anbieterbewertung untersuchen. Diese Schritte helfen Ihnen dabei, Ihre Leistungsspezifikationen sicher festzulegen und dafür zu sorgen, dass Ihre industriellen Prozesse reibungslos funktionieren.
Eine standardmäßige Dauerstromspanne der Stromversorgung liegt typischerweise 20 bis 30 % über der maximalen Dauerlast, dynamische Lasten erfordern jedoch eindeutige Spitzenberechnungen.
Die Dauer des Spitzenstroms (z. B. 3 Sekunden gegenüber 30 Millisekunden) bestimmt strikt, ob Sie eine größere Dauerversorgung oder ein Gerät mit einer bestimmten „Leistungssteigerung“-Funktion benötigen.
Umgebungen mit thermischer Leistungsreduzierung haben großen Einfluss auf die Margenberechnung. Eine 10-A-Versorgung liefert möglicherweise nur 7,5 A bei 60 °C.
Die Wahl des Formfaktors – insbesondere die Wahl zwischen einem geschlossenen Netzteil und einem DIN-Schienen-Netzteil – verändert die Wärmeableitung und die erforderlichen Sicherheitsmargen grundlegend.

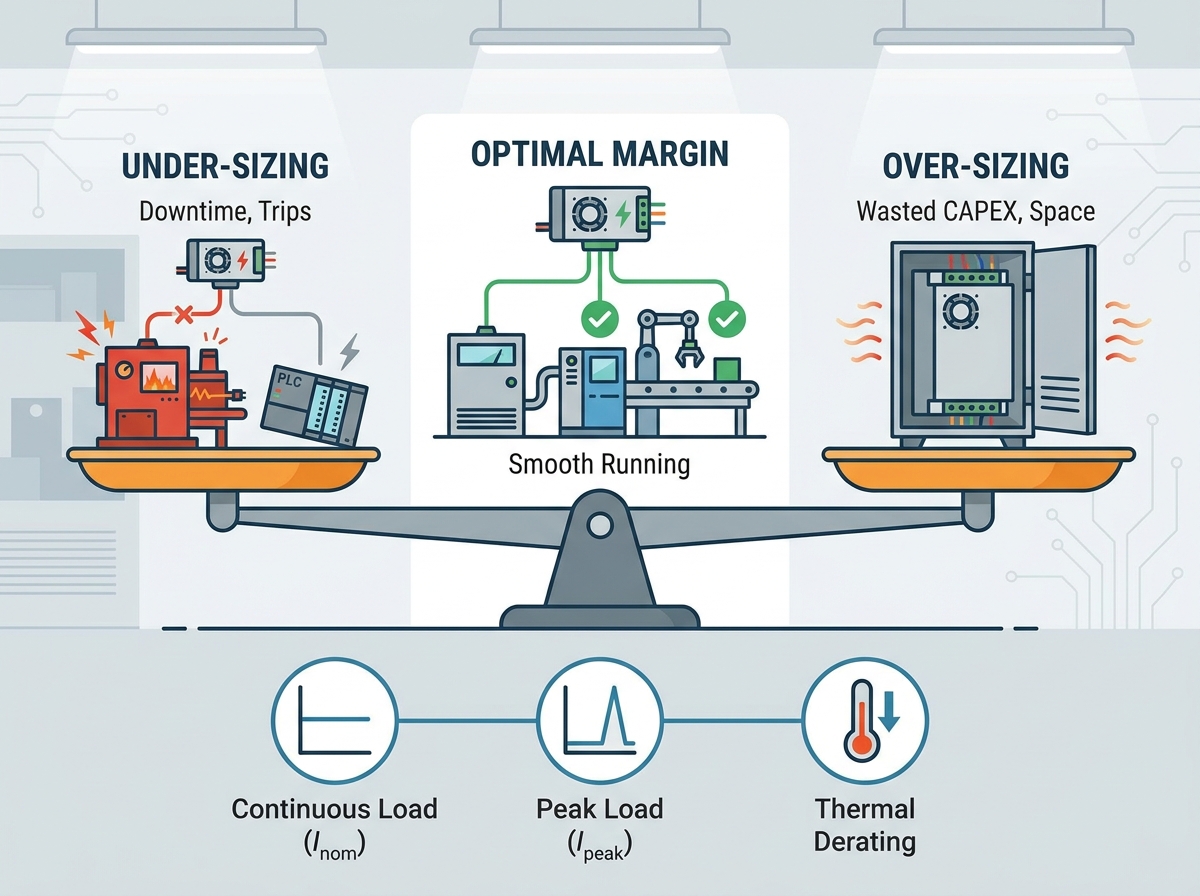

Entwicklungsteams haben häufig Schwierigkeiten, bei der Leistungsspezifikation den optimalen Mittelweg zu finden. Sie müssen die physische Sicherheit Ihrer Ausrüstung gegen strenge Beschaffungsbudgets abwägen. Um dieses Gleichgewicht zu erreichen, ist ein tiefes Verständnis dafür erforderlich, wie sich elektrische Lasten im Laufe der Zeit verhalten.
Wenn Sie ein Gerät ausschließlich auf Basis der Nennlast auswählen, gehen Sie mit erheblichen Betriebsrisiken einher. Fehlauslösungen sind das häufigste Symptom einer Unterdimensionierung. Dies geschieht, wenn vorübergehende Spitzen den internen Kurzschlussschutz des Geräts auslösen. Dadurch wird das System gezwungen, unerwartet herunterzufahren. Eine weitere versteckte Gefahr stellt die beschleunigte Bauteilalterung dar. Der kontinuierliche Betrieb eines Geräts an der Höchstgrenze erzeugt übermäßige interne Wärme. Durch diese Hitze werden Elektrolytkondensatoren schnell beschädigt. Die Arrhenius-Gleichung besagt, dass sich die Lebensdauer eines Kondensators bei jedem Anstieg der Betriebstemperatur um 10 °C etwa halbiert. Darüber hinaus führen unterdimensionierte Geräte häufig zu unvorhersehbaren Systemneustarts während des Motorstarts. Diese Neustarts beschädigen Daten und ruinieren aktive Produktionschargen.
Um eine Unterdimensionierung zu vermeiden, wenden einige Ingenieure willkürliche Sicherheitsmargen von 100 % an. Sie verdoppeln die berechnete Last und kaufen riesige Einheiten. Dieser Ansatz führt zu deutlichen Problemen. Erstens vergrößert es den Platzbedarf im Schaltschrank erheblich. Schalttafelplatz ist extrem teuer. Zweitens verringert es die elektrische Effizienz. Schaltnetzteile arbeiten am effizientesten zwischen 50 % und 80 % ihrer Nennlast. Der Betrieb einer riesigen Einheit mit nur 20 % Kapazität erzeugt unnötige Wärmeverschwendung. Schließlich treiben Überdimensionierungen die Beschaffungskosten unnötig in die Höhe. Sie zahlen für internes Silizium und Kupfer, das Sie nie nutzen werden.
Eine endgültige Spezifikation muss vier verschiedene Ziele erreichen. Es muss den stationären Zug bequem abdecken. Es muss bekannte transiente Spitzen aushalten, ohne dass die Spannung abfällt. Dabei muss die umgebungsbedingte thermische Leistungsminderung innerhalb geschlossener Schalttafeln berücksichtigt werden. Schließlich muss das Gesamtpreis-Leistungs-Verhältnis für Ihre spezifische Anwendung optimiert werden.
Den Weg zu einem zuverlässigen System kann man nicht erraten. Ein methodisches Vorgehen stellt sicher, dass Ihre Spezifikation der Realität entspricht. Befolgen Sie dieses vierstufige Engineering-Framework, um Ihre genauen Anforderungen zu ermitteln.
Beginnen Sie mit der Summierung der Nennstromaufnahme aller aktiven Komponenten. Sie müssen die Belastung berechnen, wenn Geräte gleichzeitig unter Standardbedingungen betrieben werden. Dazu gehören Sensoren, SPS, Mensch-Maschine-Schnittstellen (HMIs) und Standardrelais. Überprüfen Sie das Datenblatt für jede Komponente Ihrer Stückliste. Wenn ein Gerät einen Stromverbrauchsbereich auflistet, verwenden Sie den maximalen Wert im stationären Zustand. Dieser Basiswert stellt Ihren $I_{nom}$ dar.
Als nächstes isolieren Sie Ihre induktiven und kapazitiven Lasten. Diese Komponenten erfordern im eingeschalteten Zustand einen enormen Einschaltstrom. Gleichstrommotoren (DC), schwere Schütze und große Magnetspulen stellen typische induktive Lasten dar. Bestimmen Sie die genaue Dauer dieser Spitzenanforderungen. Ein Motor kann drei volle Sekunden lang 150 % seines Nennstroms ziehen. Umgekehrt könnte ein LED-Treiber für nur 30 Millisekunden 300 % fordern. Planen Sie den Arbeitszyklus dieser Ereignisse. Häufige Spitzen erfordern andere Kühlstrategien als seltene, isolierte Ereignisse.
Hitze schränkt die Stromabgabe stark ein. Sie müssen die spezifische Derating-Kurve des Herstellers für das von Ihnen gewählte Gerät ermitteln. Ermitteln Sie die maximal zu erwartende Betriebstemperatur in Ihrem Schaltschrank. Die meisten Industrieanlagen bieten 100 % Kapazität bis 50 °C. Über diesen Punkt hinaus verlieren sie typischerweise 2 bis 2,5 % Kapazität pro Grad Celsius. Berechnen Sie den tatsächlichen Kapazitätsverlust bei Ihrer Maximaltemperatur. Wir nennen dies das thermische Derating-Defizit.
Kombinieren Sie nun Ihre Daten zu einer konkreten Berechnung. Wenden Sie die folgenden Regeln an, um Ihre Basislinie festzulegen und Ihre Spitzenwerte zu überprüfen.
Basisberechnung: Empfohlene Bewertung = ($I_{nom}$ × 1,25 Puffer) + thermisches Leistungsminderungsdefizit.
Spitzenüberprüfung: Vergleichen Sie Ihren berechneten $I_{peak}$ mit der angegebenen Spitzenleistung des Geräts. Stellen Sie sicher, dass die zertifizierte Spitzendauer des ausgewählten Geräts das längste vorübergehende Ereignis Ihres Systems überschreitet.
Wenn Ihre Basisberechnung ein 10-A-Gerät vorschlägt, Ihr 3-sekündiger Motorstart jedoch 20 A erreicht, stehen Sie vor der Wahl. Sie müssen entweder ein 20-A-Dauergerät kaufen oder ein 10-A-Gerät mit einer speziellen 200-%-Leistungssteigerungsfunktion finden.
Dynamische Belastungen täuschen viele Ingenieure. Ein System mag auf dem Papier absolut sicher aussehen, in der Praxis aber immer wieder ausfallen. Das Verständnis des Lastverhaltens hilft Ihnen, Fallstricke bei Standardspezifikationen zu vermeiden.
Induktive Lasten bekämpfen Änderungen im Stromfluss. Wenn Sie Spannung an einen stationären Motor anlegen, fehlt ihm die gegenelektromotorische Kraft (EMF). Dadurch kann er mehrere Millisekunden bis Sekunden lang das Drei- bis Fünffache seines Nennstroms aufnehmen. Standard-Stromversorgungsgeräten fehlt die interne Kapazität, um diesen enormen Stromverbrauch zu bewältigen. Sie betrachten die plötzliche Nachfrage als Fehler. Sie lösen den Kurzschlussschutz aus und gehen in den „Schluckauf-Modus“. In diesem Modus wird der Ausgang abgeschaltet und wiederholt neu gestartet. Wenn Ihre Margenberechnung dieses Verhalten ignoriert, zucken Ihre Motoren einfach, anstatt anzuspringen.
Eine andere Herausforderung stellen kapazitive Lasten dar. Leere Kondensatoren wirken wie Kurzschlüsse, sobald Sie Strom anlegen. LED-Treiber und komplexe Netzwerkschalter enthalten riesige Eingangskondensatorbänke. Sie verursachen unglaublich steile, augenblickliche Stromspitzen. Während induktive Spitzen möglicherweise Sekunden dauern, lösen sich kapazitive Spitzen oft in Mikrosekunden auf. Allerdings ist die Amplitude schwerwiegend. Wenn die Systemspannung durch die Spitze unter den minimalen Betriebsschwellenwert der SPS sinkt, wird der Controller sofort neu gestartet.
Sie sollten Ihren Dauerstromwert nicht massiv erhöhen, nur um kurze, seltene Spitzen zu bewältigen. Dies verstößt gegen unsere Regel gegen Überdimensionierung. Bewerten Sie stattdessen Einheiten, die speziell für dynamische Belastungen entwickelt wurden. Suchen Sie nach Geräten mit den Funktionen „Peak Power“ oder „Power Boost“. Diese fortschrittlichen Geräte können 3 bis 5 Sekunden lang 150 % bis 200 % ihres Nennstroms aufrechterhalten. Sie bewältigen den Motorstart reibungslos. Danach kehren sie zu ihrer hocheffizienten kontinuierlichen Bewertung zurück.
Lasttyp | Häufige Beispiele | Einschaltstromamplitude | Typische Dauer | Schutzrisiko |
|---|---|---|---|---|
Induktiv | Gleichstrommotoren, Magnetspulen, Schütze | 3x bis 5x nominal | 100 ms bis 5 Sekunden | Löst den Schluckauf-Modus aus |
Kapazitiv | LED-Treiber, Netzwerk-Switches | Bis zu 10x nominal | 1 ms bis 30 ms | Verursacht Spannungseinbrüche |
Widerstandsfähig | Heizungen, Glühbirnen | 1x bis 1,5x nominal | Sofort | Minimales Risiko |
Ihre Margenberechnung hängt stark davon ab, wie gut das Gerät Wärme abgibt. Der Formfaktor verändert die Wärmeableitung grundlegend. Sie müssen Ihre Sicherheitsmargen an Ihre physische Montagestrategie anpassen.
Ein DIN-Schienen-Netzteil wird direkt auf einer standardisierten Metallschiene in einem Schaltschrank montiert. Sie finden sie typischerweise in Automatisierungspanels mit hoher Dichte. Dieser Formfaktor basiert fast ausschließlich auf natürlicher Konvektionskühlung. Kalte Luft tritt durch die unteren Lüftungsschlitze ein, nimmt Wärme auf und verlässt die oberen Lüftungsschlitze.
Bei der Berechnung der Margen für diesen Formfaktor sind die vertikalen Abstandsregeln absolut. Die Hersteller schreiben bestimmte Freiräume oberhalb und unterhalb des Geräts vor. Wenn Sie diese Lüftungsschlitze mit dicken Drahtkanälen blockieren, steigt die Innentemperatur sprunghaft an. Auch benachbarte wärmeerzeugende Geräte stören die Kühlung. Wenn Sie einen spannungsführenden Frequenzumrichter (VFD) direkt neben der Versorgung montieren, müssen Sie Ihr thermisches Leistungsminderungsdefizit erheblich erhöhen. Wenn kein forcierter Luftstrom (Schrankventilatoren) verfügbar ist, muss Ihr Dauerstromspielraum oft höher sein, um stehende Wärme auszugleichen.
Ein geschlossenes Netzteil verfügt über ein schützendes Metallgehäuse. Normalerweise montieren Sie diese Einheiten über Gehäuseschrauben. Sie finden sie in eigenständigen Maschinen, rauen Fabrikhallen oder Umgebungen mit starken Vibrationen, in denen DIN-Schienen versagen könnten. Sie verwenden häufig eine Grundplattenkühlung oder eingebaute mechanische Kühlventilatoren.
Geschlossene Geräte kommen im Allgemeinen besser mit höheren Umgebungstemperaturen zurecht. Die Kühlung der Grundplatte überträgt die Wärme direkt in den schweren Metallrahmen der Maschine. Allerdings bergen Geräte, die auf internen Lüftern basieren, mechanische Risiken. Mechanische Lüfter fallen irgendwann aufgrund von Staubeintritt oder Lagerverschleiß aus. Bewerten Sie bei der Dimensionierung einer geschlossenen Einheit mit Lüfter die mittlere Zeit zwischen Ausfällen (MTBF) bei Ihrer berechneten aktuellen Last. Wenn der Lüfter ausfällt, verringert das Gerät seine Leistung drastisch oder schaltet sich ganz ab. Um dieses Risiko zu mindern, spezifizieren viele Ingenieure geschlossene Einheiten, die groß genug sind, um auch bei Ausfall des Lüfters passiv zu arbeiten.
Besonderheit | DIN-Schieneneinheiten | Geschlossene Chassiseinheiten |
|---|---|---|
Kühlmechanismus | Natürliche Konvektion (Kamineffekt) | Gebläse- oder Grundplattenleitung |
Raumeffizienz | Hohe Dichte, vertikale Ausrichtung | Größere Stellfläche, horizontale Montage |
Vibrationstoleranz | Mäßig (Schienenklammern können sich lösen) | Hervorragend (sichere Schraubmontage) |
Reduzierung der Empfindlichkeit | Sehr empfindlich gegenüber Spiellücken | Empfindlich gegenüber Umgebungsstaub/Lüfterausfall |
Datenblätter verschleiern oft die entscheidenden Einschränkungen der Marketingterminologie. Sie müssen mit einer gesunden technischen Skepsis an Herstellerspezifikationen herangehen. Eine berechnete Marge hat keinen Wert, wenn die Hardware nicht die angekündigte Leistung erbringt.
Verwechseln Sie niemals kurzfristige Spitzenleistungen mit kontinuierlicher Betriebskapazität. Einige Hersteller kennzeichnen ein Gerät in großer Schrift mit „240 W“. Wenn man jedoch das Kleingedruckte liest, erkennt man, dass es nur drei Sekunden lang 240 W aushält. Die tatsächliche Dauerleistung beträgt möglicherweise nur 120 W. Lehnen Sie Hersteller ab, die diese Unterschiede verbergen. Fordern Sie immer eine unabhängige Überprüfung. Halten Sie nach UL-, TÜV- oder CE-Zertifizierungen Ausschau, die die Ergebnisse der stationären thermischen Tests bestätigen.
Sie müssen genau bewerten, wie sich das Gerät verhält, wenn Ihre Last den berechneten Spielraum überschreitet. Geräte nutzen im Allgemeinen eine von zwei Schutztopologien.
„Konstantstrombegrenzung“ ist ideal zum Starten schwerer Industrielasten. Wenn die Last einen zu hohen Strombedarf hat, begrenzt das Gerät den Strom auf seinen Maximalwert. Dann sinkt die Spannung proportional. Dadurch können schwere Motoren langsam hochgefahren werden, ohne dass das System zum Absturz kommt.
Im Gegensatz dazu schaltet der „Foldback“- oder „Hiccup-Modus“ den Ausgang vollständig ab, wenn eine Überlast erkannt wird. Das Gerät wartet einige Sekunden und versucht es erneut. Der Hiccup-Modus eignet sich zwar hervorragend zum Beseitigen tatsächlicher Kurzschlüsse, kann jedoch beim Starten induktiver Lasten überhaupt nicht funktionieren. Stellen Sie sicher, dass Sie die Konstantstrombegrenzung wählen, wenn Ihr System über große Motoren verfügt.
Verwenden Sie einen strengen, wiederholbaren Prozess, um Ihre Anbieteroptionen zu filtern. Befolgen Sie diese aufeinanderfolgenden Schritte:
Nach Nennleistung filtern: Nehmen Sie Ihre $I_{nom}$-Berechnung und addieren Sie Ihren 25 %-Puffer. Entsorgen Sie alle Einheiten, die unter diese kontinuierliche Bewertung fallen.
Nach Spitzendauer filtern: Vergleichen Sie Ihre gemessenen vorübergehenden Spitzendauern mit dem zertifizierten Leistungssteigerungsfenster des Herstellers.
Überprüfen Sie die Wärmekurve: Vergleichen Sie die Leistungsreduzierungskurve bei der gewünschten Schranktemperatur. Stellen Sie sicher, dass das Gerät bei 60 °C immer noch die Anforderungen von Schritt 1 erfüllt.
Wählen Sie nach Langlebigkeit: Vergleichen Sie die Gesamtlebenszykluskosten, Garantiezeiträume und etablierten MTBF-Kennzahlen für Ihre verbleibenden Optionen.
Die Berechnung der korrekten Marge ist nach wie vor eine Aufgabe der präzisen Datenerfassung und nicht willkürlicher Vermutungen. Durch die Ermittlung Ihrer stationären Belastungen wird Ihr Ausgangswert ermittelt. Durch die Abbildung vorübergehender Spitzen können Sie induktive Anlaufrisiken erfolgreich bewältigen. Durch die Anwendung einer genauen Temperaturreduzierung wird sichergestellt, dass das Gerät auch rauen Umgebungen standhält. Indem Sie diesem systematischen Rahmen folgen, schützen Sie die Integrität Ihres Systems, ohne die anfänglichen Kapitalkosten zu erhöhen.
Ergreifen Sie bei Ihrem nächsten Build sofort Maßnahmen. Überprüfen Sie Ihre aktuelle Stückliste gründlich. Isolieren Sie Ihre höchsten induktiven Lasten und messen Sie deren genaue Spitzendauer. Konsultieren Sie abschließend immer die thermischen Derating-Kurven Ihres Lieferanten, bevor Sie die endgültige Bestellung aufgeben.
A: Als Industriestandard für stabile Umgebungen gilt ein Spielraum von 20 bis 30 % über Ihrer maximalen Dauerlast. Diese allgemeine Regel kann jedoch leicht ersetzt werden. Spezifische thermische Derating-Anforderungen oder außergewöhnlich hohe Einschaltlasten erfordern individuelle Berechnungen, um die Sicherheit zu gewährleisten.
A: Ja. Ein Gerät zieht nur genau den Strom, den es zum Betrieb benötigt. Allerdings verringert eine deutliche Überdimensionierung einer Einheit (z. B. >50 %) ihren elektrischen Wirkungsgrad. Außerdem vergrößert es den Platzbedarf in Ihrem Schrank und erhöht Ihre Hardware-Vorabkosten unnötigerweise.
A: Die meisten industriellen Stromversorgungsgeräte beginnen oberhalb von 50 °C bis 60 °C zu „leistungsmindern“ oder an Kapazität zu verlieren. Wenn die Innentemperatur Ihres Schranks 60 °C erreicht, liefert ein Gerät möglicherweise nur 75 % seines Nenndauerstroms. Um dieses thermische Defizit auszugleichen, muss Ihre Basismarge erhöht werden.
A: Abhängig von der spezifischen internen Topologie wird die Ausgangsspannung drastisch abfallen. Alternativ kann das Gerät in den „Schluckauf-Modus“ wechseln, was bedeutet, dass es herunterfährt und kontinuierlich neu startet. Dieses Verhalten setzt angeschlossene Controller sofort zurück und führt zu erheblichen Betriebsausfällen.
