Einführung
Wechselrichter sind die stillen Helden moderner Energiesysteme. Ob in einer Solaranlage für zu Hause, als Backup-Energiequelle oder in Industriemaschinen – ein Wechselrichter spielt eine entscheidende Rolle bei der Umwandlung von Strom in eine nutzbare Form. Das Verständnis der Funktionsweise eines Wechselrichters ist für jeden, der die Energieeffizienz verbessern, die Stromversorgungszuverlässigkeit gewährleisten oder Lösungen für erneuerbare Energien einführen möchte, von entscheidender Bedeutung. In diesem Leitfaden wird der Wechselrichterbetrieb eingehend erläutert – von seinen Grundprinzipien bis hin zu seinen verschiedenen Typen, Komponenten und realen Anwendungen.
Was ist ein Wechselrichter und warum ist er wichtig?
Ein Wechselrichter ist ein elektronisches Gerät, das Gleichstrom (DC) in Wechselstrom (AC) umwandelt . Die meisten Geräte, Werkzeuge und Haushaltselektronik werden mit Wechselstrom betrieben, während Quellen wie Sonnenkollektoren und Batterien Gleichstrom erzeugen. Der Wechselrichter schließt diese Lücke und stellt sicher, dass der gespeicherte oder erzeugte Gleichstrom Standardelektrogeräte betreiben kann.
Im Kontext von Solarenergiesystemen ist der Wechselrichter das Gehirn der Anlage – er überwacht die Spannung, passt den Strom an und verwaltet die Netzinteraktion. Im weiteren Sinne haben Wechselrichter die Art und Weise revolutioniert, wie Energie in Wohn-, Gewerbe- und Industrieumgebungen verwaltet, verteilt und genutzt wird.
Das Grundprinzip: Wie ein Wechselrichter Gleichstrom in Wechselstrom umwandelt
Im Kern führt ein Wechselrichter einen kontrollierten elektronischen Prozess durch, der Gleichstrom mit hoher Geschwindigkeit umschaltet, um die Wellenform von Wechselstrom zu emulieren. Diese Umwandlung erfolgt durch Halbleiterkomponenten, typischerweise Transistoren oder MOSFETs , die den Strom in einem von der internen Schaltung des Wechselrichters gesteuerten Muster schnell ein- und ausschalten .
Schritt-für-Schritt-Aufschlüsselung
| Schritt | Prozessbeschreibung | Komponente |
| 1 | DC-Eingang | Der Wechselrichter erhält Gleichstrom von einer Gleichstromquelle wie einem Solarpanel oder einer Batterie. |
| 2 | Wechselvorgang | Leistungstransistoren schalten schnell um, um eine Folge von Impulsen zu erzeugen. |
| 3 | Wellenformung | Diese Impulse werden gefiltert und moduliert, um eine saubere Wechselstromwellenform zu erzeugen. |
| 4 | Ausgangsregulierung | Sensoren und Mikrocontroller passen Spannung und Frequenz an den erforderlichen Wechselstromausgang an (z. B. 120 V/60 Hz). |
Dieser Prozess stellt sicher, dass das AC-Ausgangssignal die vom Netz bereitgestellte glatte Sinuswelle nachahmt, sodass empfindliche Geräte ordnungsgemäß funktionieren.
Schlüsselkomponenten eines Wechselrichtersystems
Jedes Wechselrichtersystem besteht aus mehreren kritischen Komponenten, die harmonisch zusammenarbeiten, um eine effiziente Umwandlung und Regelung zu erreichen. Das Verständnis dieser Elemente ermöglicht einen Einblick in die Leistung und Zuverlässigkeit des Wechselrichters.
| Funktion | Element |
| DC-Eingangsschaltung | Speist Gleichspannung von einer Quelle wie einer Batterie oder einer Solaranlage. |
| Leistungstransistoren (IGBTs/MOSFETs) | Führen Sie eine Hochgeschwindigkeitsschaltung von Gleichstrom durch, um Wechselstrom zu simulieren. |
| Mikrocontroller-Einheit (MCU) | Steuert den Schaltzeitpunkt und die Wellenformgestaltung. |
| Filterkreislauf | Glättet Impulse, um einen reinen Sinuswellenausgang zu erzeugen. |
| Kühlsystem | Verhindert Überhitzung durch Lüfter oder Kühlkörper. |
| Ausgangstransformator (optional) | Passt die Spannungspegel für bestimmte Wechselstromlasten an. |
Diese Komponenten gewährleisten einen sicheren Betrieb des Wechselrichters unter wechselnden Last- und Temperaturbedingungen.
Arten von Wechselrichtern und ihre Anwendungen
Nicht alle Wechselrichter sind gleich. Jeder Typ ist für bestimmte Umgebungen und Leistungserwartungen konzipiert. Nachfolgend sind die wichtigsten Wechselrichterkategorien aufgeführt:

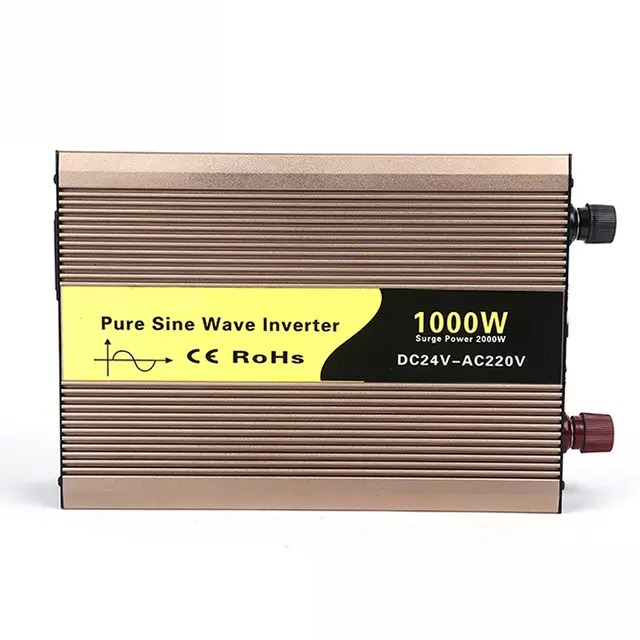

1. Reiner Sinus-Wechselrichter
Erzeugt eine saubere, glatte Wellenform, die mit der von Netzstrom identisch ist.
Ideal für empfindliche Geräte wie Computer, Audiogeräte und medizinische Instrumente.

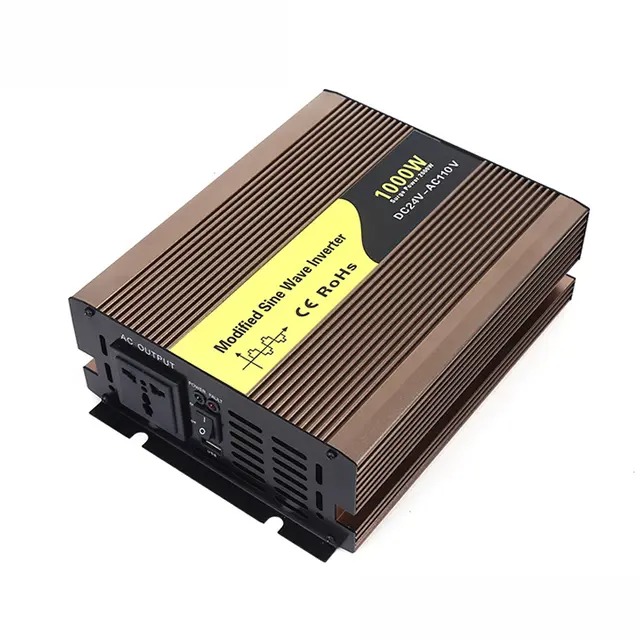

2. Modifizierter Sinus-Wechselrichter
Einfacher und billiger, erzeugt aber eine stufenweise Annäherung an eine Sinuswelle.
Geeignet für Grundgeräte wie Lampen, Ventilatoren und kleine Werkzeuge.
3. Rechteckwellen-Wechselrichter
Ältester und am wenigsten effizienter Typ; erzeugt hohe harmonische Verzerrungen.
Heutzutage wird es nur noch selten verwendet, außer in einfachen, kostengünstigen Anwendungen.
4. Netzgekoppelter Wechselrichter
Konzipiert für Solar- und erneuerbare Energiesysteme, die an das Stromnetz angeschlossen sind.
Synchronisiert Frequenz und Spannung mit dem Netz, um überschüssige Energie abzutransportieren.
5. Off-Grid (Standalone) Wechselrichter
Arbeitet unabhängig vom öffentlichen Stromnetz, oft mit Batteriespeicher.
Häufig in abgelegenen Gebieten oder bei Notstromversorgungen.
Pulsweitenmodulation (PWM) und Sinuswellenerzeugung
Der kritischste Teil der Funktionsweise eines Wechselrichters liegt in der Wellenformsteuerung . Moderne Wechselrichter nutzen Pulsweitenmodulation (PWM), um aus dem Gleichstromeingang eine Wechselstrom-Sinuswelle zu synthetisieren. PWM variiert die Breite der Spannungsimpulse, um die Sinusform zu simulieren und so eine gleichmäßige und stabile Ausgangsspannung zu gewährleisten.
Übersicht über den PWM-Prozess
| Funktion | Metrik |
| Trägersignal | Zum Vergleich dient eine hochfrequente Dreieckswelle. |
| Referenzsignal | Stellt die gewünschte Sinuswelle dar. |
| Komparatorschaltung | Vergleicht Signale, um die Impulsbreite zu bestimmen. |
| Schaltgerät | Erzeugt die entsprechende AC-Ausgangswellenform. |
Die PWM-Technologie verbessert die Effizienz des Wechselrichters, reduziert harmonische Verzerrungen und verbessert die Kompatibilität mit moderner Elektronik.
Wechselrichtereffizienz und Stromqualität
Der Wirkungsgrad eines Wechselrichters ist ein Maß dafür, wie gut er Gleichstrom ohne Energieverlust in Wechselstrom umwandelt. Hocheffiziente Wechselrichter erreichen typischerweise einen Umwandlungswirkungsgrad von 90–98 % , was bedeutet, dass nur ein kleiner Teil der Energie als Wärme verloren geht.
Faktoren, die die Effizienz beeinflussen
Lastniveau: Wechselrichter arbeiten am effizientesten zwischen 40 und 80 % der Nennlast.
Temperatur: Überschüssige Wärme verringert die Umwandlungseffizienz und die Lebensdauer der Komponenten.
Wellenformtyp: Reine Sinuswellen-Wechselrichter liefern saubereren Strom und bessere Effizienz.
Schaltfrequenz: Höhere Frequenzen ermöglichen glattere Wellenformen, können jedoch die Wärmeentwicklung erhöhen.
Netzqualitätsmetriken
| Beschreibung | Ideale | Bereichsschutzfunktion |
| Totale harmonische Verzerrung (THD) | Misst die Reinheit der Wellenform. | < 3 % |
| Spannungsregulierung | Konsistenz der Ausgangsspannung. | ±5 % |
| Frequenzstabilität | Behält die genaue Wechselstromfrequenz (50/60 Hz) bei. | ±0,1 Hz |
Hochwertige Wechselrichter sorgen für eine stabile Spannung und Frequenz, schützen Geräte und verbessern die Zuverlässigkeit des Gesamtsystems.
Wie Wechselrichter in Solarstromanlagen funktionieren
Bei Solarenergieanwendungen dienen Wechselrichter als zentrale Intelligenz des Systems. Sie verwalten den Energiefluss, die Netzsynchronisierung und die Überwachung.
Prozessablauf in einem Solarwechselrichter
DC-Sammlung: Sonnenkollektoren erzeugen Gleichstrom.
Umwandlung: Der Wechselrichter wandelt Gleichstrom in netztauglichen Wechselstrom um.
Synchronisierung: Bei netzgekoppelten Systemen passt der Wechselrichter Spannung und Frequenz an das öffentliche Stromnetz an.
Energieverteilung: Strom wird in Echtzeit verbraucht oder ins Netz zurückgespeist, wobei oft über Net Metering Gutschriften generiert werden.
Überwachung: Intelligente Wechselrichter überwachen die Leistung, erkennen Fehler und optimieren die Leistung.
Solarwechselrichter verfügen häufig über MPPT-Algorithmen (Maximum Power Point Tracking) , die die Eingangsparameter anpassen, um den Solarmodulen die größtmögliche Energie zu entziehen.
Sicherheitsmechanismen und Schutz in Wechselrichtersystemen
Der zuverlässige Betrieb des Wechselrichters hängt von integrierten Schutzsystemen ab, die Schäden unter anormalen Bedingungen verhindern.
| Funktion | |
| Überlastschutz | Schaltet den Ausgang ab, wenn die Last den Nennwert überschreitet. |
| Kurzschlussschutz | Verhindert interne Schäden durch Verkabelungsfehler. |
| Abschaltung bei Übertemperatur | Aktiviert die Kühlung oder schaltet den Wechselrichter bei Überhitzung ab. |
| Unter-/Hochspannungsabschaltung | Schützt Batterien und Geräte vor extremen Spannungen. |
| Erdschlussschutz | Erkennt Leckströme, um die Sicherheit des Benutzers zu gewährleisten. |
Diese Eigenschaften machen moderne Wechselrichter sicherer, langlebiger und einfacher in komplexe Energiesysteme zu integrieren.
Vorteile der Verwendung eines Wechselrichters
Der weit verbreitete Einsatz von Wechselrichtern ist auf die zahlreichen Vorteile zurückzuführen, die sie im Energiemanagement und in der Nachhaltigkeit bieten.
Energieeffizienz: Reduziert die Abhängigkeit von fossilen Brennstoffen durch die Optimierung der Nutzung erneuerbarer Energien.
Unterbrechungsfreie Stromversorgung: Hält den Strom bei Ausfällen aufrecht, wenn er mit Batterien gekoppelt ist.
Geräteschutz: Liefert stabile Spannung und sauberen Strom an empfindliche Geräte.
Skalierbarkeit: Kann für kleine Häuser oder große Industriebetriebe angepasst werden.
Vorteile für die Umwelt: Ermöglicht Solar- und Windkraftanlagen und verringert den CO2-Fußabdruck.
Abschluss
Wenn man versteht, wie ein Wechselrichter funktioniert, erkennt man, warum er ein Eckpfeiler moderner Stromumwandlungssysteme ist. Durch die intelligente Umwandlung von Gleichstrom in Wechselstrom, die Regulierung von Spannung und Frequenz und die Integration erneuerbarer Energiequellen liefern Wechselrichter effizienten, zuverlässigen und sauberen Strom. Ob für die Notstromversorgung von Haushalten, Solaranlagen oder Industrieanwendungen – Wechselrichter treiben weiterhin den weltweiten Übergang zu intelligenteren, umweltfreundlicheren Energielösungen voran.
FAQ
1. Was macht eigentlich ein Wechselrichter?
Ein Wechselrichter wandelt Gleichstrom aus Quellen wie Batterien oder Sonnenkollektoren in Wechselstrom um, der für den Betrieb von Geräten und Geräten geeignet ist.
2. Was ist der Unterschied zwischen Wechselrichtern mit reiner Sinuswelle und Wechselrichtern mit modifizierter Sinuswelle?
Reine Sinuswellen-Wechselrichter erzeugen sauberen, gleichmäßigen Wechselstrom, ideal für empfindliche Elektronik, während modifizierte Sinuswellen-Wechselrichter billiger sind, aber möglicherweise Rauschen oder eine verminderte Leistung verursachen.
3. Kann ein Wechselrichter ohne Batterie funktionieren?
Ja. Netzgekoppelte Wechselrichter können ohne Batterien direkt mit Solarmodulen betrieben werden, netzunabhängige Systeme benötigen jedoch Batterien zur Energiespeicherung und Stabilität.
4. Wie effizient sind moderne Wechselrichter?
Die meisten hochwertigen Wechselrichter erreichen je nach Bauart, Last und Umgebungsbedingungen einen Wirkungsgrad von 90–98 %.
5. Wie wähle ich den richtigen Wechselrichter aus?
Wählen Sie einen Wechselrichter basierend auf Ihren Leistungsanforderungen, der Art der Last (empfindlich oder allgemein), der bevorzugten Wellenform und der Frage, ob Sie einen netzgebundenen oder netzunabhängigen Betrieb benötigen.
