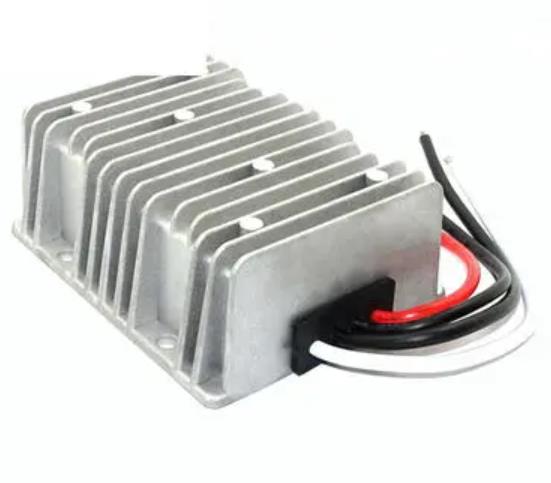

DC-DC-Wandler hat eine hervorragende Leistung. In diesem Artikel besprechen wir die Struktur des DC-DC-Wandlers und des Steuermoduls des DC-DC-Wandler.
Das System von DC-DC-Wandler besteht aus drei Teilen: Hauptstromkreis, Antriebsplatine und Steuerplatine.
Hauptstromkreis: Auch Leistungsmodul genannt, es ist der Hauptteil des gesamten DC-DC. Die Eingangsspannung muss den DC-DC-Schaltkreis durchlaufen, um auf der Ausgangsseite die gewünschte Ausgangsspannung zu erhalten. Der primärseitige Schaltkreis, der den Eingangsstrom in eine Rechteckwelle moduliert, ist ein Prozess, bei dem der Controller eine PWM-Welle mit einem bestimmten Arbeitszyklus moduliert, die zum Ansteuern von vier Schaltröhren zum Öffnen und Schließen gemäß a verwendet wird Reihenfolge und Zeit einstellen und so den aktuellen Inversionsprozess realisieren. Die primäre Eingangsspannung kann durch das Tastverhältnis angepasst werden, und die Ausgangsspannung erhöht sich, wenn das Tastverhältnis zunimmt, und nimmt ab, wenn das Tastverhältnis abnimmt.
Antriebsmodul: Für die vier vom Steuerchip ausgegebenen PWM-Antriebssignale treibt es die vier Leistungsschaltröhren nicht direkt an. Daher muss das Schaltnetzteil im Allgemeinen eine Treiberschaltung zum Antreiben der Leistungsschaltröhren unterstützen. Es gibt viele Arten von Treiberschaltungen, hauptsächlich die folgenden drei:
Direkt gekoppelter Typ: Der Steuerchip gibt jedes Mal ein PWM-Antriebssignal durch die Verstärkerschaltung aus, die aus zwei Transistoren besteht, um die Leistungsschaltröhren anzutreiben. Mit dieser Methode kann die Isolierung des Steuerteils und des Hauptstromkreises nicht erreicht werden.
Impulstransformatorgekoppelte Antriebsschaltung: Diese Schaltung basiert auf dem direkt gekoppelten Typ mit einem Impulstransformator, um die Isolierung des Steuerkreises vom Hauptstromkreis zu erreichen.
Treiberchip-Treiberschaltung: Um Leistungsschaltröhren einfacher anzusteuern, haben viele Unternehmen Treiberchips entwickelt, die eine größere Leistung zum Ansteuern von Schaltröhren ausgeben können, und mit der Entwicklung der Miniaturisierung von Chips ist die Größe der Treiberchips jetzt sehr klein verschiedene Verpackungsformen.
Was ist das Steuermodul des DC-DC-Wandlers?
Steuermodul: Die Rückmeldung des Hauptstromkreises verfügt über drei Hauptsteuermodi: Spannungssteuermodus, Spitzenstromsteuermodus und Durchschnittsstromsteuermodus.
Spannungsregelungsmodus: Es gehört zur Spannungsrückkopplung und verwendet die Ausgangsspannung zur Korrektur. Es handelt sich um einen Einzelschleifen-Rückkopplungsmodus, der die Ausgangsspannung abtastet und die Eingangsreferenzspannung vergleicht, das erhaltene Ausgangssignal mit einem Sägezahnspannungsvergleich und der Ausgangs-PWM vergleicht Wellensignal.
Spitzenstrom-Steuermodus: Der Unterschied zwischen dem Spitzenstrom-Steuermodus und dem Spannungssteuermodus besteht darin, dass der Spitzenstrom-Steuermodus, der Spannungssteuermodus, die Sägezahnwellenform in den Übergangsstrom des Induktors mit einer überlagerten kleinen Sägezahnwellenform umwandelt.
Mittelungsstromsteuerungsmodus: Er gehört zum Doppelschleifensteuerungsmodus und das Ausgangssignal der Spannungsschleife wird als Referenzstrom zum Vergleich mit dem Rückkopplungssignal des Induktorstroms verwendet. Der Fehlerverstärker ist so eingestellt, dass er einige Hochfrequenzkomponenten des Eingangsstroms mittelt. Der gemittelte Ausgangsstrom wird dann mit der vom Chip erzeugten Sägezahnwellenform verglichen, um eine geeignete PWM-Wellenform auszugeben.
Die Struktur der DC-DC-Wandler ist komplex und präzise. In mehr als einem Jahrzehnt Forschung und Entwicklung im Bereich Stromversorgung und Sensorik. Wir halten uns stets an den Zweck „Der Kunde zuerst, die Marke zuerst, Technologie zur Verbesserung des Lebens“ und die Verpflichtung „Qualität, Integrität, bester Service, neueste Technologie“, verpflichtet zu umfassendem Service und bieten Qualitätsprodukte , um die Bedürfnisse verschiedener Kunden zu erfüllen und die Nachfrage des diversifizierten Marktes zu erfüllen. Wenn Sie relevante Anforderungen haben, besuchen Sie gerne unsere offizielle Website: https://www.smunchina.com. für Beratung und Verständnis. Vielen Dank für Ihre Unterstützung.
