Wie wirkt sich die Ausgangswelligkeit auf die SPS- und Sensorstabilität aus?

Zeitweise auftretende Automatisierungsfehler frustrieren Ingenieure endlos. Unerklärliche SPS-Resets stören kritische Fertigungsabläufe. Falsche Logikauslöser und abweichende Sensorwerte verschwenden wertvolle Produktionszeit. Wir übersehen oft die grundlegende Ursache dieser Phantomfehler in 24-VDC-Schaltschränken. Der versteckte Übeltäter ist normalerweise die Ausgangswelligkeit der Stromversorgung . Schmutziger Gleichstrom destabilisiert perfekt konfigurierte Automatisierungsnetzwerke auf subtile Weise. Es zwingt empfindliche Komponenten dazu, außerhalb ihrer vorgesehenen elektrischen Parameter zu arbeiten.

In diesem Artikel wird objektiv bewertet, wie elektrisches Rauschen die Gesamtstabilität des Steuerungssystems beeinträchtigt. Sie erfahren die genauen Mechanismen hinter diesen Logikstörungen. Wir werden auch untersuchen, wie man die richtige Energiearchitektur richtig spezifiziert. Wenn Sie hier fundierte Entscheidungen treffen, vermeiden Sie kostspielige, unerwartete Maschinenausfälle in Ihren Anlagen.

Wichtige Erkenntnisse

• Eine übermäßige Ausgangswelligkeit der Stromversorgung kann die Schwellenwerte der SPS-Logik verletzen und die Genauigkeit hochauflösender analoger Sensoren beeinträchtigen.

• Die branchenübliche Praxis erfordert, dass Welligkeit und Rauschen unter Volllast unter 1 % der Nennausgangsspannung bleiben (z. B. <120 mVp-p für ein 24-V-System).

• Um ein industrielles Netzteil zu bewerten, muss man über die „typischen“ Datenblattwerte hinausblicken, um zu verstehen, wie sich die Welligkeit unter dynamischen Lasten und thermischer Belastung verhält.

• Durch die Aufrüstung auf ein hochwertiges DIN-Schienen-Netzteil mit Premium-Kondensatoren mit niedrigem ESR wird die durch die Alterung des Gehäuses verursachte langfristige Verschlechterung der Welligkeit gemindert.

Die versteckten Kosten der Leistungswelligkeit der Stromversorgung in der Automatisierung

Mikroskopische elektrische Anomalien führen leicht zu makroskopischen Geschäftsverlusten. Eine kurze Spannungsschwankung kann nur wenige Millisekunden dauern. Es kann jedoch dazu führen, dass eine ganze Verpackungslinie angehalten wird. Ungeplante Maschinenstillstände kosten Anlagen Tausende von Dollar pro Minute. Eine beeinträchtigte Chargenqualität führt zu teurem Materialabfall. Da Wartungsteams unsichtbare elektrische Geister jagen, häufen sich die Arbeitsstunden für die Diagnose schnell an.

Techniker geben bei Fehlern oft fälschlicherweise der SPS-Firmware die Schuld. Sie könnten vollkommen gute analoge Sensoren ersetzen. Sie verkabeln Netzwerkkabel neu, in der Hoffnung, Kommunikationsausfälle zu beheben. Diese Interventionen scheitern, weil sie die Symptome behandeln. Die eigentliche Fehlerquelle ist verschmutzter Gleichstrom. Kein Firmware-Update kann ein instabiles Stromversorgungssystem reparieren. Eine Neuverkabelung bringt nichts, wenn die Quellenspannung selbst stark schwankt.

Sie müssen strenge Erfolgskriterien für eine stabile Stromversorgungsarchitektur festlegen. Echte Stabilität bedeutet, dass die Spannung streng innerhalb enger Toleranzbänder bleibt. Empfindliche Mikroprozessoren benötigen eine flache, kontinuierliche Gleichstromversorgung. Analog-Digital-Wandler (ADCs) erfordern ein sauberes Grundrauschen, um ordnungsgemäß zu funktionieren. Ein erfolgreiches Design behält diese Parameter unabhängig von starken Lastschritten bei. Beim Starten eines großen Motors darf der DC-Bus nicht durchhängen oder klingeln. Durch die Sicherung dieses Fundaments werden die meisten unerklärlichen Schrankfehler beseitigt.

Störungsmechanismen: SPS vs. analoge Sensoren

Auswirkungen auf die digitale SPS-Logik

Digitale Eingänge an 24-VDC-SPS basieren auf bestimmten Spannungsschwellen, um logische Zustände zu lesen. Wir nennen diese Schwellenwerte $V_{IL}$ (Voltage Input Low) und $V_{IH}$ (Voltage Input High). Eine typische SPS könnte jede Spannung unter 5 V als logische „0“ erkennen. Es könnte jede Spannung über 15 V als logische „1“ erkennen. Der Bereich zwischen 5V und 15V ist ein undefinierter Bereich. Eine Spannungswelligkeit mit hoher Amplitude kann ein gültiges Signal in diesen undefinierten Bereich verschieben. Wenn bei einem stetigen 24-V-Signal eine starke negative Welligkeitsspitze auftritt, liest die SPS möglicherweise vorübergehend eine „0“ aus. Dies führt zu Fehlauslösungen. Ein Sicherheitsrelais könnte auslösen. Ein Sequenzer überspringt möglicherweise einen entscheidenden Schritt.

Moderne SPS verfügen über interne Filternetzwerke. Diese Schaltkreise helfen dabei, kleinere elektrische Anomalien auszugleichen. Sie können sich jedoch nicht vollständig auf sie verlassen. Anhaltende Hochfrequenztransienten umgehen einfache Eingangsfilter problemlos. Starke niederfrequente Welligkeit überlastet die internen Entkopplungskondensatoren. Sobald das Rauschen die Front-End-Isolation passiert, beschädigt es den primären Logikprozessor. Die richtige Energieaufbereitung an der Quelle bleibt Ihre beste Verteidigung.

Auswirkungen auf die Genauigkeit analoger Sensoren

Analoge Schaltungen leiden noch stärker unter übermäßiger Welligkeit. Standardmäßige 0-10-V- oder 4-20-mA-Schleifen erfordern absolute Spannungsstabilität. Ein Drucksensor, der physikalische Kraft in ein 4-20-mA-Signal umwandelt, geht davon aus, dass die Basisspannung vollkommen flach bleibt. Ripple greift direkt in diesen Übersetzungsprozess ein. Der Sensor sendet ein schwankendes Signal. Der Controller interpretiert die physische Realität falsch.

Grundrauschen bestimmt direkt die ADC-Auflösung. Moderne Automatisierung nutzt 16-Bit- oder sogar 24-Bit-ADCs für hochpräzise Aufgaben. Ein 16-Bit-ADC, der mit einer 10-V-Referenz betrieben wird, hat eine Least Significant Bit (LSB)-Größe von etwa 0,15 mV. Wenn Ihre Stromquelle eine Welligkeit von 50 mV einspeist, verbirgt sie effektiv die niedrigsten Bits im Rauschen. Dies führt zu inakzeptablen Quantisierungsfehlern. Sie zahlen für 16-Bit-Genauigkeit, erhalten aber nur 8-Bit-Leistung.

Evaluierung der Spezifikationen: Wie viel Welligkeit ist für ein industrielles Netzteil akzeptabel?

Industriestandards liefern klare Grundlagen für akzeptable Geräuschpegel. In der Praxis wird gefordert, dass Welligkeit und Rauschen unter 1 % der Nennausgangsspannung bleiben. Für ein robustes 24-V-Industriesystem bedeutet dies, das Rauschen unter 240 mVp-p zu halten. Allerdings zielen hochwertige Geräte weitaus geringer ab. Ein hochwertiges Industrienetzteil begrenzt die Welligkeit normalerweise auf weniger als 120 mVp-p. Instrumentierungsnetzwerke und Sensoren in Laborqualität erfordern noch engere Toleranzen. Sie erfordern häufig eine Leistung von unter 50 mVp-p, um die Datenintegrität aufrechtzuerhalten.

Ingenieure müssen Datenblätter kritisch lesen. Es muss zwischen niederfrequenter Welligkeit und hochfrequentem Rauschen unterschieden werden. Niederfrequente Welligkeit entsteht normalerweise aus dem Eingangs-Wechselstromnetz. Es erscheint bei der doppelten Netzfrequenz (z. B. 100 Hz oder 120 Hz). Hochfrequentes Rauschen besteht aus scharfen Schaltartefakten. Diese Spitzen treten bei der Schaltfrequenz des Reglers auf, häufig zwischen 50 kHz und 500 kHz.

Überprüfen Sie stets die im Datenblatt aufgeführten Testbedingungen. Eine „typische“ Spezifikation bedeutet in rauen Umgebungen nur sehr wenig. Stellen Sie sich diese kritischen Fragen:

• Wurde die Welligkeit bei einer strikten Bandbreite von 20 MHz gemessen?

• Hat der Hersteller das Gerät unter Volllast oder Teillast getestet?

• Wurde der Test bei milden 25 °C oder bei realistischen Gehäusebetriebstemperaturen durchgeführt?

Sie müssen auch den grundlegenden Kompromiss zwischen linearen und Schaltreglern bewerten. Linearregler sorgen für eine extrem geringe Welligkeit. Sie erzeugen nahezu keine Schaltgeräusche. Leider erzeugen sie übermäßig viel Wärme und sind nicht effizient genug. Schaltregler arbeiten mit hohem Wirkungsgrad. Sie bleiben auch unter hoher Belastung kühl. Allerdings erzeugen sie von Natur aus Schaltgeräusche. Sie erfordern hochwertige interne Filterkomponenten, um die Ausgangsspannung zu reinigen.

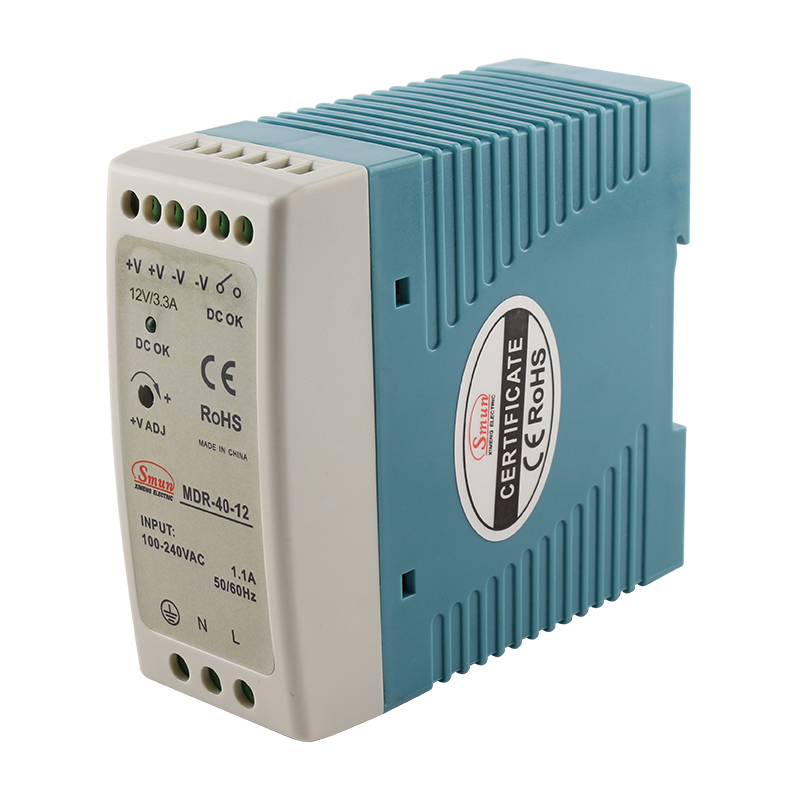

Auswahl des richtigen DIN-Schienen-Netzteils für empfindliche Lasten

Der Platz im Schrank ist eine erstklassige Ressource in der modernen Automatisierung. Ein typisches DIN-Schienen-Netzteil wird in beengten, unbelüfteten Räumen betrieben. Mehrere Geräte stehen dicht nebeneinander. Dadurch entsteht eine hohe thermische Dichte. Wärme ist der Hauptfeind der Leistungselektronik. Eine hohe thermische Dichte führt zu einem wesentlich schnelleren Abbau interner Elektrolytkondensatoren. Da der flüssige Elektrolyt mit der Zeit verdampft, erhöht sich der äquivalente Serienwiderstand (ESR). Ein höherer ESR führt direkt zu einer erhöhten Ausgangswelligkeit. Ihr System läuft möglicherweise vom ersten Tag an perfekt, fällt aber zwei Jahre später aus unerklärlichen Gründen aus.

Sie müssen Leistungseinheiten über mehrere kritische Dimensionen hinweg bewerten, indem Sie Merkmale den Ergebnissen zuordnen. Befolgen Sie diese Richtlinien:

1. Kondensatorqualität: Suchen Sie nach Modellen, die ausdrücklich Hochtemperaturkondensatoren (105 °C) und niedrigen ESR spezifizieren. Diese Komponenten widerstehen einer thermischen Verschlechterung und behalten über Jahre hinweg im Dauereinsatz flache Spannungsprofile bei.

2. Dynamische Lastreaktion: Die Stromversorgung muss ihre Welligkeitsspezifikationen auch bei plötzlichen Stromstößen beibehalten. Induktive Lasten wie Schütze und Magnetspulen werden häufig auf demselben DC-Bus aktiviert. Das Netzteil muss sich sofort erholen, ohne dass es zu starken Spannungseinbrüchen oder Klingeln kommt.

3. Integrierte EMI/RFI-Filterung: Achten Sie auf eine umfassende integrierte Filterung. Dadurch wird sichergestellt, dass hochfrequentes Schaltrauschen nicht in das Wechselstromnetz zurückfließt. Es verhindert außerdem, dass Geräusche in die empfindliche SPS-Logikplatine eindringen.

Kaufen Sie nicht einfach das Gerät mit der höchsten Wattzahl. Eine Überdimensionierung eines Schaltnetzteils führt manchmal zu einer schlechteren Lastregelung. Viele Geräte arbeiten bei 10 % Last weniger effizient als bei 80 % Last. Konzentrieren Sie sich sorgfältig auf den Prozentsatz der Lastregulierung. Überprüfen Sie die Welligkeitsspezifikationen bei maximaler Nennbetriebstemperatur. Überprüfen Sie abschließend die MTBF-Dokumentation (Mean Time Between Failures), um eine langfristige Zuverlässigkeit zu gewährleisten.

Umsetzungsrealitäten: Prüfung und Eindämmung von Ripple im Kabinett

Eine falsche Messung von Lärm führt Ingenieure auf den falschen Diagnoseweg. Standard-Oszilloskop-Tastköpfe verursachen oft massive Messfehler. Sie verwenden normalerweise ein langes Erdungskabel mit einer Krokodilklemme. Dieser lange Draht fungiert als Antenne. Es erfasst aktiv elektromagnetische Umgebungsstörungen (EMI) von Frequenzumrichtern und Relais im Schrank. Der Bildschirm des Oszilloskops zeigt künstlich überhöhte Welligkeitswerte an.

Um diese Falle zu vermeiden, verwenden Sie die „Tip-and-Barrel“- oder Bodenfeder-Methode. Entfernen Sie den Standard-Erdungsclip vollständig. Befestigen Sie eine kurze, blanke Erdungsfeder direkt am Sondenrohr. Drücken Sie diese Baugruppe direkt gegen die Ausgangsklemmen. Dadurch wird der Antenneneffekt eliminiert. Sie erfassen die wahre, nicht überhöhte Welligkeitsspannung.

Selbst die beste Stromversorgung erfordert ordnungsgemäße Best Practices für den Einsatz. Berücksichtigen Sie bei der Schrankmontage die folgenden entscheidenden Schritte:

• Trennen Sie Ihre Routing-Pfade. Verlegen Sie niemals empfindliche analoge Signalleitungen parallel zu Hochstrom-Gleichstromleitungen oder Wechselstromnetzen.

• Verwenden Sie lokale Entkopplungskondensatoren in der Nähe hochempfindlicher Instrumente.

• Setzen Sie dedizierte DC/DC-Wandler ein, um kritische Messknoten zu isolieren. Dadurch wird verhindert, dass Rauschen von einem gemeinsamen 24-V-Bus Ihre Präzisionsinstrumente gegenseitig verunreinigt.

Seien Sie sich der schwerwiegenden Adoptionsrisiken bewusst. Das Aufrüsten eines Netzteils, ohne grundlegende Verkabelungsfehler zu beheben, wird Ihre Lärmprobleme nicht lösen. Erdschleifen stellen eine massive Bedrohung für die Stabilität der Automatisierung dar. Wenn Ihr Schrank unter mehreren widersprüchlichen Erdpotentialen leidet, kommt es ungeachtet der Versorgungsqualität zu Störungen. Sie müssen eine Single-Point-Stern-Boden-Architektur sicherstellen. Nur dann kann ein erstklassiges gefiltertes Netzteil Ihre SPS und Sensoren wirklich schützen.

Abschluss

Die Welligkeit des Netzteilausgangs ist kein mysteriöses elektrisches Phänomen. Es handelt sich um eine streng messbare, gut lösbare Variable. Es bestimmt maßgeblich die Gesamtzuverlässigkeit Ihrer Automatisierungsausrüstung. Die Kontrolle dieses Rauschens verhindert zufällige Logik-Resets. Es bewahrt die exakte Genauigkeit Ihrer analogen Regelkreise. Das Ignorieren führt zu frustrierenden, zeitweiligen Produktionsausfällen.

Ergreifen Sie noch heute proaktive Maßnahmen, um Ihre Maschinenarchitektur zu sichern. Überprüfen Sie zunächst die Datenblätter Ihrer aktuellen Stromversorgung. Vergleichen Sie die angegebenen Welligkeitsgrenzwerte mit den strengen Spannungstoleranzen Ihrer installierten SPS und Sensoren. Zweitens: Setzen Sie geeignete Messtechniken unter Verwendung der Tip-and-Barrel-Methode ein, um die tatsächlichen Schrankbedingungen zu überprüfen. Erwägen Sie schließlich ein Upgrade auf stark gefilterte DIN-Schieneneinheiten in Industriequalität für alle geschäftskritischen Knoten. Eine frühzeitige Investition in sauberen Strom verhindert später immense Diagnosekosten.

FAQ

F: Wird die Ausgangswelligkeit des Netzteils mit der Zeit schlimmer?

A: Ja. Wenn interne Kondensatoren altern und austrocknen (insbesondere in heißen Umgebungen), erhöht sich ihr äquivalenter Serienwiderstand (ESR), was dazu führt, dass die Welligkeitsspannung ansteigt, wenn sich das Gerät dem Ende seiner Lebensdauer nähert.

F: Kann ich ein handelsübliches Netzteil für Industrie-SPS verwenden, wenn die Spannung übereinstimmt?

A: Nicht empfohlen. Kommerziellen Geräten mangelt es an der robusten EMI-Filterung und der strengen Rundsteuerung, die für Industrieumgebungen erforderlich sind, wodurch bei Überspannungen in Fabriken das Risiko von SPS-Logikfehlern besteht.

F: Was ist der Unterschied zwischen Welligkeit und transientem Rauschen?

A: Welligkeit ist eine periodische Variation, die der Schaltfrequenz oder der Netzfrequenz entspricht. Transientes Rauschen besteht aus zufälligen, hochfrequenten Spitzen, die typischerweise durch das Schalten induktiver Lasten verursacht werden. Beide erfordern unterschiedliche Filteransätze.
