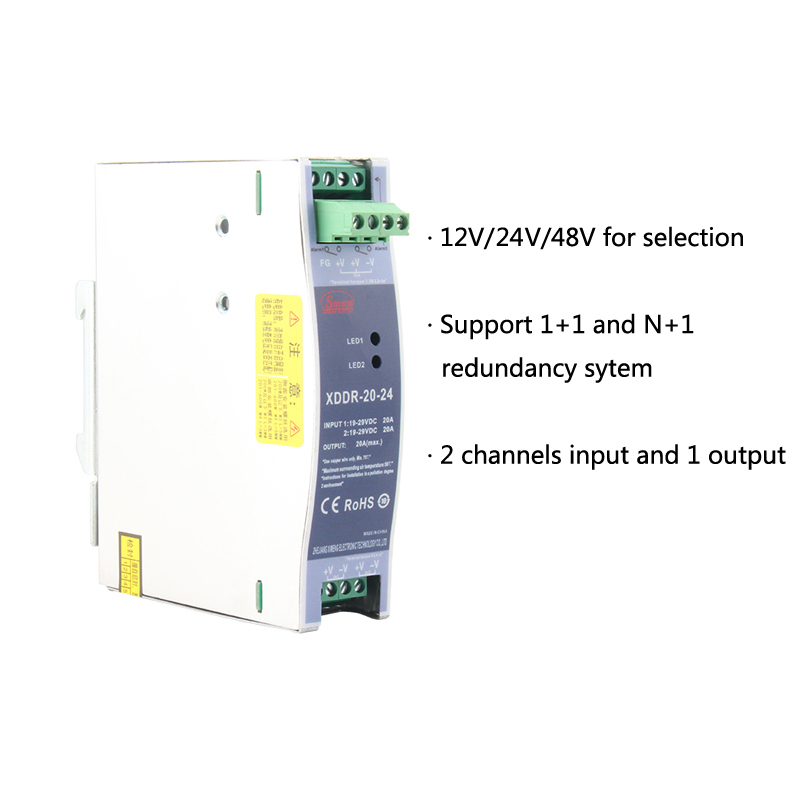

XDDR-20/DRDN-20 12 V/24 V/48V 20A DIN RAIL-Redundanzmodul Unterstützung 1+1 und N+1 Redundanzsystem

Die SDDR-Serie (XDDR-20/DRDN-20) ist ein 20-A-DIN-Schienen-Redundanzmodul in Industriequalität, das zum Schutz kritischer Stromversorgungssysteme und zur Minimierung des Risikos von Betriebsausfallzeiten entwickelt wurde. Dieses Modul ist für die Unterstützung sowohl 1+1 Hot-Swap-fähiger als auch N+1 skalierbarer Redundanzkonfigurationen konzipiert und gewährleistet eine kontinuierliche Stromversorgung für anspruchsvolle Industrieumgebungen. Durch die Integration fortschrittlicher MOSFET-Technologie erreicht das Gerät eine effiziente Energieumwandlung, reduziert die Wärmeentwicklung erheblich und sorgt für einen minimalen Spannungsabfall. Dies macht es zu einer wichtigen Komponente für die industrielle Automatisierung, Halbleiterfertigungsanlagen und elektromechanische Systeme, die eine zuverlässige Notstromversorgung erfordern. Für Beschaffungsteams und Facility Manager bedeutet die Integration dieses Redundanzmoduls eine verbesserte Systemstabilität, geringere Wartungskosten und langfristige Betriebssicherheit.

Kernfunktionen und betriebliche Vorteile

Um strenge Projektanforderungen zu erfüllen, vereint die SDDR-Serie wesentliche Leistungsmerkmale mit praktischen Beschaffungsvorteilen und gewährleistet so den langfristigen Wert komplexer Stromversorgungsarchitekturen.

• Skalierbare Stromredundanz

  Unterstützt 1+1-Redundanz für sofortigen Failover-Schutz und N+1-Konfigurationen für Multi-Stromversorgungssysteme. Diese Flexibilität ermöglicht es Anlageningenieuren, robuste Energiearchitekturen aufzubauen, die auf spezifische Lastanforderungen und Sicherheitsmargen zugeschnitten sind.

• Hocheffiziente MOSFET-Technologie

  Durch den Einsatz fortschrittlicher MOSFET-Schaltkomponenten erreicht das Modul einen typischen Wirkungsgrad von bis zu 98 %. Dieses Design gewährleistet einen minimalen Spannungsabfall von ≤ 0,25 V bei Volllast, reduziert den Leistungsverlust und verhindert eine übermäßige Wärmeentwicklung in engen Schaltschränken.

• Ultraschlankes Profil und lüfterlose Kühlung

  Mit einer Breite von nur 32 mm spart das kompakte Design zur DIN-Schienenmontage wertvollen Platz in überfüllten Gehäusen. Der Betrieb erfolgt über freie Luftkonvektionskühlung, wodurch mechanische Lüfter überflüssig werden, was den Wartungsaufwand und potenzielle Fehlerquellen reduziert.

• Extreme Temperaturbeständigkeit

  Das Modul wurde für raue Industrieumgebungen entwickelt und funktioniert zuverlässig über einen extrem breiten Temperaturbereich von -40 °C bis +80 °C . Dies gewährleistet eine stabile Leistung in nicht klimatisierten Einrichtungen, Außenanlagen oder Produktionszonen mit hoher Hitze.

• Echtzeitüberwachung und Sicherheitskonformität

  Ausgestattet mit integrierten 2-Kanal-DC-OK-Relaiskontakten liefert das Gerät eine sofortige Rückmeldung über den Ausgangsstatus an zentrale Steuersysteme. Es entspricht vollständig den Sicherheitsstandards IEC62368-1, UL62368-1 und EAC TP TC004 und gewährleistet so eine sichere Integration in globale Projekte.

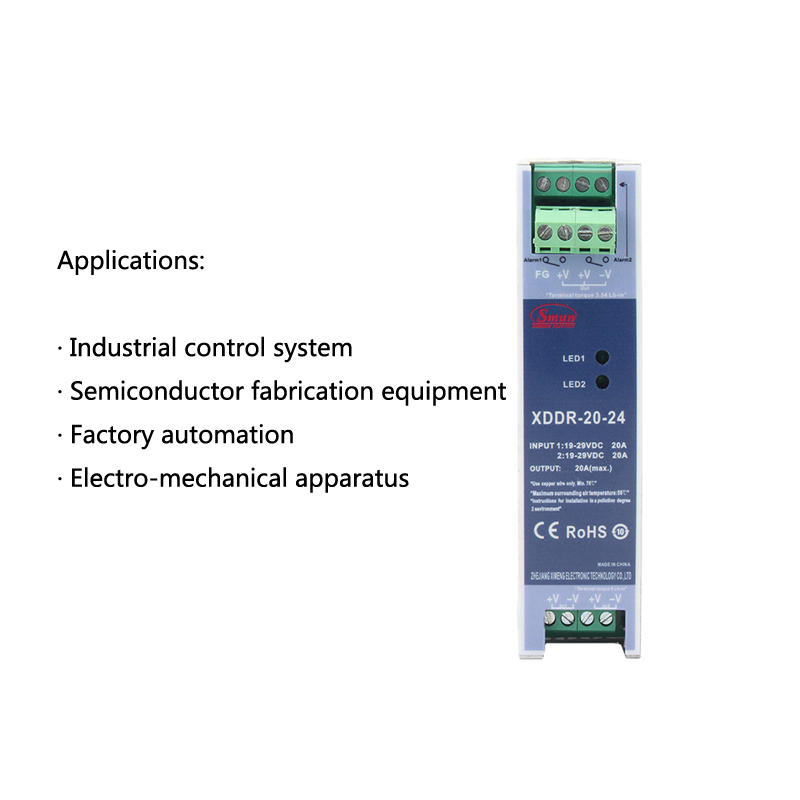

Ideale Anwendungsszenarien

Das universelle Eingangsdesign (unterstützt 12 V/24 V/48 V Gleichstrom je nach Modellsuffix) macht dieses Redundanzmodul äußerst anpassungsfähig für verschiedene Industriebereiche:

• Industrielle Steuerungssysteme: Bietet unterbrechungsfreie Stromversorgung für SPS, Sensoren und kritische Steuerknoten und verhindert so kostspielige Produktionsunterbrechungen.

• Ausrüstung für die Halbleiterfertigung: Gewährleistet eine stabile Spannungsversorgung für sensible Fertigungsprozesse, bei denen Leistungsschwankungen die Ausbeute beeinträchtigen können.

• Fabrikautomatisierung: Unterstützt Roboterarme, Fördernetzwerke und fahrerlose Transportfahrzeuge (FTS) durch Aufrechterhaltung einer konstanten Stromverfügbarkeit.

• Elektromechanische Geräte: Liefert zuverlässigen redundanten Strom für schwere Maschinen und komplexe elektromechanische Anlagen, die eine kontinuierliche Betriebszeit erfordern.

Technische Spezifikationen

Die folgenden Parameter beschreiben die Betriebsgrenzen und physikalischen Eigenschaften der SDDR-Serie und unterstützen Ingenieurteams bei der genauen Komponentenauswahl.
